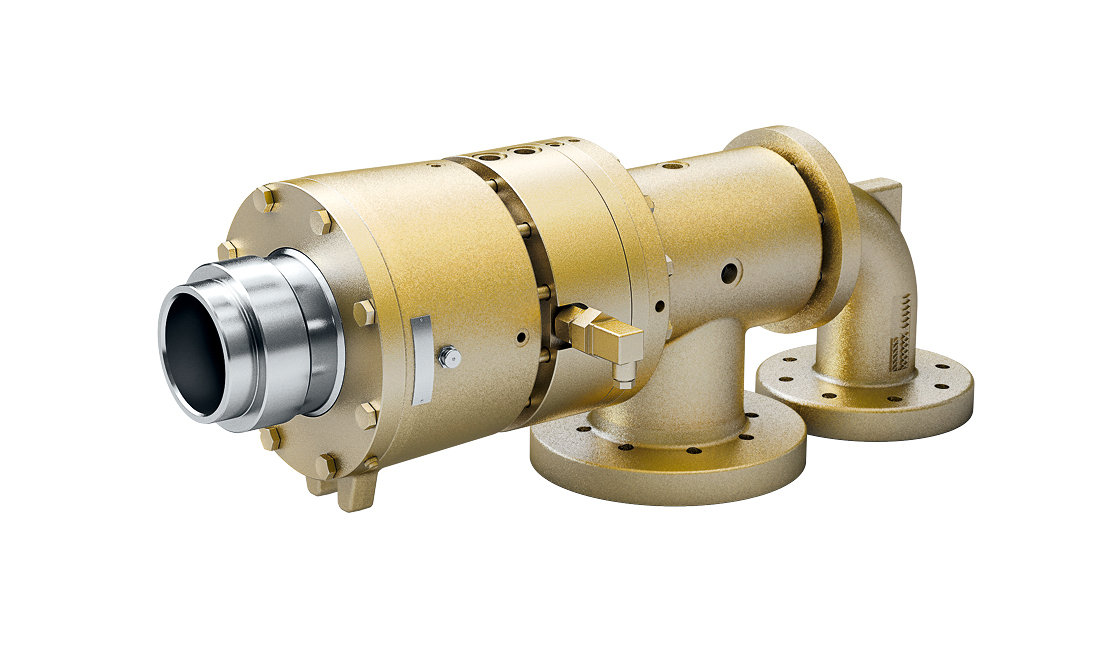

Racord rotativ seria DCB
Descriere
Sunt potrivite pentru apă fierbinte și abur, până la 250 °C și 40 bar.
Viteze de rotație de până la 1200 rpm sunt posibile.
Informatii suplimentare dupa autentificare
Aveti intrebari? Suntem bucurosi sa va ajutam!
Filtru produse
Filtru
| Numar articol | presiunea minim admisà | temperatura minimà de lucru | felul etan¡Ãrii | fel racord rotor | racord rotor | serie constructivà | tura¯ia maximà | racord radial | tipul racordului rotativ | temperatura maximà de lucru | material carcasà | diamterul nominal DN | presiunea maxim admisà | numÃr de circuite/cÃi | mediu de lucru | varianta cu ¯eavà interioarà | racord ¯eavà interioarà | racord axial | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1114161
Dichtkopf Typ MAIER DC 232 F |
0,8 | 0,1 | PTFE | flan¡Ã fixà | o 55 mm G7 / h8 | serie constructivà DC | 1,2 | flan¡Ã DN 32, PN 16 | seria constructivà DCB | 250 | o¯el turnat | DN 32 | 40 | 2 circuite/cÃi | apà de rÃcire, apà fierbinte, abur | rotativ | diametrul gÃurii 16 G7 / e8 | flanşă DN 15, PN 40 |
Informatii suplimentare dupa autentificare
|
|
1114211
Dichtkopf Typ MAIER DC 240 F |
0,8 | 0,1 | PTFE | flan¡Ã fixà | o 80 mm G7 / h8 | serie constructivà DC | 1 | flan¡Ã DN 40, PN 40 | seria constructivà DCB | 250 | o¯el turnat | DN 40 | 40 | 2 circuite/cÃi | apà de rÃcire, apà fierbinte, abur | rotativ | diametrul gÃurii 17 G7 / e8 | flanşă DN 20, PN 40 |
Informatii suplimentare dupa autentificare
|
|
1114261
Dichtkopf Typ MAIER DC 250 F |
0,8 | 0,1 | PTFE | flan¡Ã fixà | o 80 mm G7 / h8 | serie constructivà DC | 950 | flan¡Ã DN 50, PN 40 | seria constructivà DCB | 250 | o¯el turnat | DN 50 | 40 | 2 circuite/cÃi | apà de rÃcire, apà fierbinte, abur | rotativ | diametrul gÃurii 25 G7 / e8 | flanşă DN 25, PN 40 |
Informatii suplimentare dupa autentificare
|
|
1114311
Dichtkopf Typ MAIER DC 265 F |
0,8 | 0,1 | PTFE | flan¡Ã fixà | o 100 mm G7 / h8 | serie constructivà DC | 800 | flan¡Ã DN 65, PN 40 | seria constructivà DCB | 250 | o¯el turnat | DN 65 | 40 | 2 circuite/cÃi | apà de rÃcire, apà fierbinte, abur | rotativ | diametrul gÃurii 25 G7 / e8 | flanşă DN 32, PN 40 |
Informatii suplimentare dupa autentificare
|
|
1114361
Dichtkopf Typ MAIER DC 280 F |
0,8 | 0,1 | PTFE | flan¡Ã fixà | o 135 mm G7 / h8 | serie constructivà DC | 750 | flan¡Ã DN 80, PN 40 | seria constructivà DCB | 250 | o¯el turnat | DN 80 | 40 | 2 circuite/cÃi | apà de rÃcire, apà fierbinte, abur | rotativ | diametrul gÃurii 37 G7 / e8 | flanşă DN 40, PN 40 |
Informatii suplimentare dupa autentificare
|
|
1114411
Dichtkopf Typ MAIER DC 2100 F |
0,8 | 0,1 | PTFE | flan¡Ã fixà | o 160 mm G7 / h8 | serie constructivà DC | 650 | flan¡Ã DN 100, PN 40 | seria constructivà DCB | 250 | o¯el turnat | DN 100 | 40 | 2 circuite/cÃi | apà de rÃcire, apà fierbinte, abur | rotativ | diametrul gÃurii 45 G7 / e8 | flanşă DN 50, PN 40 |
Informatii suplimentare dupa autentificare
|
Domenii de utilizare
Aplicatii se intalnesc in instalatii de acoperire si laminare, calandre pentru hartie, nontesute si textile, precum si in uscatoare.
Avantaje
- Durate de functionare semnificativ mai lungi
- Durata mai lunga de operare a masinii, intretinere planificabila prin senzor de temperatura la etansarea cu inel glisant
- Etansare cu inel glisant actionata din exterior, oferind siguranta in functionare si un cuplu de frecare foarte scazut
- Utilizarea apei de racire pentru sistemul de racire integrat
- O placa izolatoare protejeaza etansarea cu inel glisant impotriva murdariei mari si impiedica transferul de caldura de la circuitul de incalzire catre zona etansata racita
- Montare rigida prin rulmenti conici pentru viteze mai mari, presiuni si sarcini suplimentare
- Ungere a rulmentilor la DCL si DC pana la 220 °C si 25 bar prin pasta lubrifianta pentru temperaturi ridicate
Avantaje si caracteristici speciale pentru DC:
- Rotor cu pereti dubli si spatiu de aer protejeaza zona rulmentilor si etansarii impotriva temperaturilor excesive
- Etansare axiala PTFE intre canalul de abur si cel de condens separa spatiul de abur de cel de condens si asigura evacuarea fiabila a condensului
- De la 220 °C/25 bar pana la 250 °C/40 bar, rulmentii cu role sunt unsi prin circulatie de ulei
