Inel de ghidare - F588

Inel de ghidare - F588
Inel de ghidare - F588

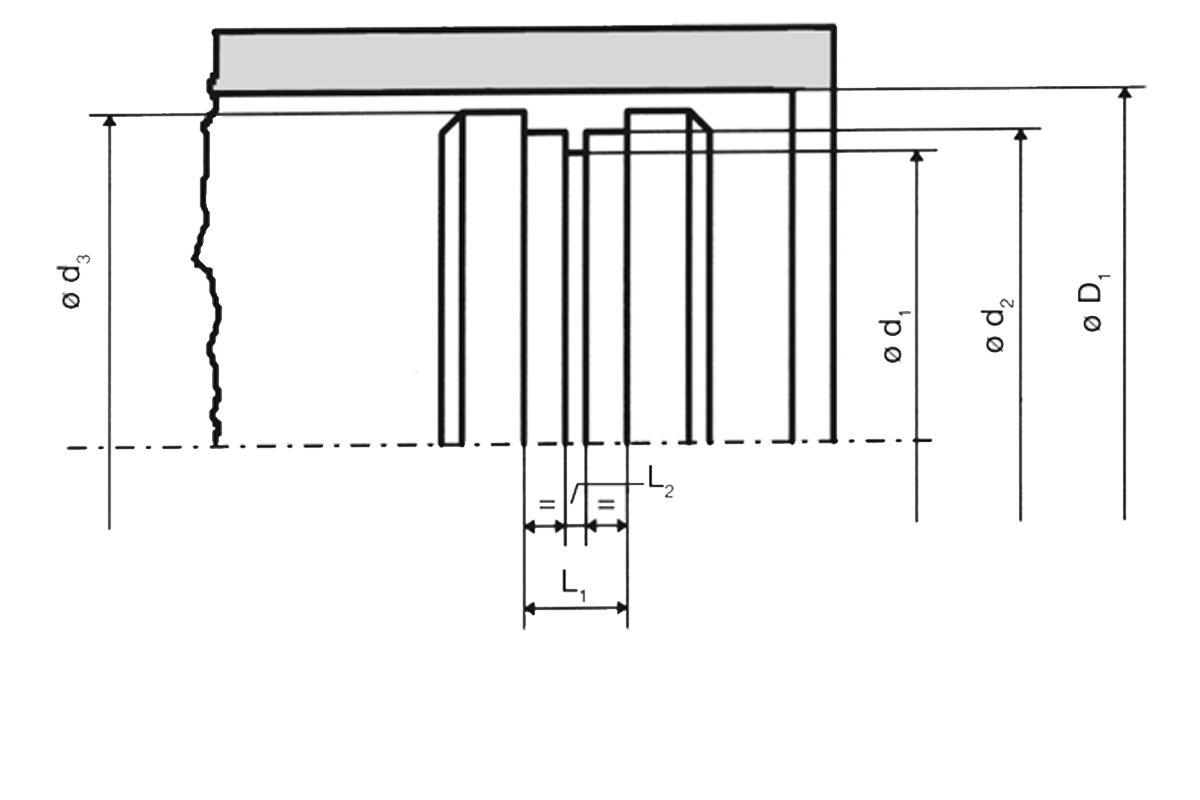

Inel de ghidare - F588 - schita
Inel de ghidare - F588 - schita
Inel de ghidare - F588
Inel de ghidare - F588 - schita

Descriere

Inelele de ghidare tip F588 sunt realizate prin injectie dintr-un amestec de poliamida (PA) rezistenta la uzura.

Spre informatiile si documentele tehnice
...
Informatii suplimentare dupa autentificare
Autentificare

Aveti intrebari? Suntem bucurosi sa va ajutam!

Tudor Ghenof

Tudor Ghenof

Reprezentant tehnic comercial

0756933330 0257211119 etansari@hennlich.ro
Filtru
Filtru produse
Inaltimea locasului de montare L1
Diametru exterior øD1
Dimensiuni standard
Diametru interior ød1
diametru D
Latimea profilului s
lungimea de ghidare
Numar articol Inaltimea locasului de montare L1 (mm) Diametru exterior øD1 (mm) Dimensiuni standard Tip Diametru interior ød1 (mm) diametru D (mm) Piston sau tija Latimea profilului s (mm) lungimea de ghidare (mm)
020-88 PA-Kolbenführungsring
F588-20x14x8,5 T-Form
 		8,5 20 - F588 14 17,2 piston 3 3
Informatii suplimentare dupa autentificare
032-88 PA-Kolbenführungsring
F588-32x26x8,5 T-Form
 		8,5 32 da F588 26 29,2 piston 3 3
Informatii suplimentare dupa autentificare
045-88 PA-Kolbenführungsring
F588-45x37,5x10,5 T-Form
 		10,5 45 - F588 37,5 41,8 piston 3,75 3,5
Informatii suplimentare dupa autentificare
065-88 PA-Kolbenführungsring
F588-65x56x15 T-Form
 		15 65 da F588 56 61,5 piston 4,5 5
Informatii suplimentare dupa autentificare
090-88 PA-Kolbenführungsring
F588-90x81x15 T-Form
 		15 90 da F588 81 86,5 piston 4,5 5
Informatii suplimentare dupa autentificare
120-88 PA-Kolbenführungsring
F588-120x111x15 T-Form
 		15 120 - F588 111 116,5 piston 4,5 5
Informatii suplimentare dupa autentificare
160-88 PA-Kolbenführungsring
F588-160x144x20,3 T-Form
 		20,3 160 da F588 144 152,9 piston 8 8
Informatii suplimentare dupa autentificare
250-88 PA-Kolbenführungsring
F588-250x233x25 T-Form
 		25 250 - F588 233 242,5 piston 8,5 8
Informatii suplimentare dupa autentificare
8603700 PA-Kolbenführungsring
F588-35x29x8,5 T-Form
 		8,5 35 - F588 29 32,2 piston 3 3
Informatii suplimentare dupa autentificare
8603800 PA-Kolbenführungsring
F588-40x32,5x10,5 T-Form
 		10,5 40 - F588 32,5 36,8 piston 3,75 3,5
Informatii suplimentare dupa autentificare
8603900 PA-Kolbenführungsring
F588-50x42,5x10,5 T-Form
 		10,5 50 da F588 42,5 46,8 piston 3,75 3,5
Informatii suplimentare dupa autentificare
8604000 PA-Kolbenführungsring
F588-55x47,5x10,5 T-Form
 		10,5 55 da F588 47,5 51,9 piston 3,75 3,5
Informatii suplimentare dupa autentificare

Documente

F588_2017.pdf 190 KB

Avantaje

Acestea au o capacitate de incarcare medie si pot fi produse economic prin injectie pentru serii mari.

Dimensiunile intermediare pot fi obtinute prin taierea inelului imediat mai mare in timpul montajului.

Montaj

La montaj, inelele de ghidare se aplica pur si simplu prin cuplare si se fixeaza in canelura pistonului. Datorita dilatarii termice mai mari fata de metal, dupa montaj trebuie sa ramana o fisura de 3–8 mm, in functie de diametrul pistonului.
