Descriere

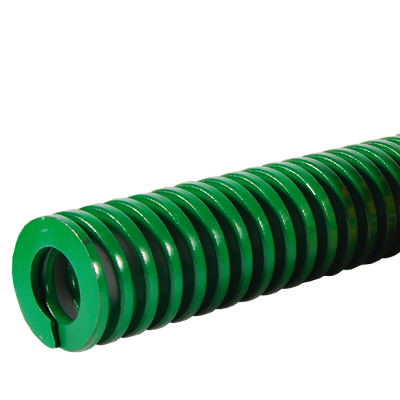

Arcurile pentru matrițe SL verde sunt arcuri elicoidale de compresiune cu secțiune dreptunghiulară a sârmei conform ISO 10243. Standardul atribuie fiecărei clase de solicitare o culoare: verdele marchează clasa de solicitare ușoară, cu cea mai mică constantă elastică dintre cele patru clase de bază. Această clasă permite cea mai mare cursă de lucru în raport cu lungimea arcului descărcat L0 și este astfel potrivită pentru aplicații cu cursă lungă și număr mare de cicluri.Arcul pentru matrițe SL verde este fabricat dintr-un oțel pentru arcuri aliat cu siliciu și crom, de înaltă puritate. Suprafața este sablată cu alice, ceea ce netezește urmele de prelucrare din procesul de trefilare și mărește rezistența la oboseală. Apoi arcul primește o vopsire cataforetică (KTL) în verde, care rămâne elastică, nu se desprinde la comprimare și oferă protecție împotriva coroziunii cauzate de lubrifianți industriali agresivi.
Secțiunea dreptunghiulară a sârmei utilizează mai eficient spațiul de montaj disponibil decât o secțiune rotundă la arcurile clasice de compresiune și oferă, la același diametru exterior, o forță de revenire mai uniformă. Diametrul bucșei de lucru (Dh) și diametrul dornului de lucru (Dd) sunt standardizate, astfel încât arcul pentru matrițe SL verde se potrivește în același locaș de montaj, indiferent de furnizor.
Cursele admisibile ale arcului sunt indicate în catalog pentru fiecare mărime constructivă: s1 este valabilă pentru o solicitare cu durată de viață ridicată, s2 pentru durată de viață medie și smax pentru solicitarea maximă cu durată de viață redusă. Peste smax, spirele se apropie de starea de blocare, tensiunea internă crește puternic, iar arcul se poate rupe.
Caracteristici
- StandardISO 10243
- Clasă de solicitaresolicitare ușoară, marcaj de culoare verde
- MaterialOțel pentru arcuri aliat cu siliciu și crom (SiCr)
- Secțiune a sârmeidreptunghiulară
- Suprafațăsablată cu alice, strat KTL (vopsire cataforetică) în verde
- Curse ale arcului s1, s2, smaxvalori din catalog pentru fiecare mărime constructivă
- Mărimi constructivediametru standardizat al bucșei de lucru (Dh) și al dornului de lucru (Dd)
- L0lungimea arcului descărcat
- Dhdiametru al bucșei de lucru
- Dddiametru al dornului de lucru
- s1cursa arcului, solicitare pentru durată de viață ridicată
- F1forță elastică, corespunzătoare lui s1
- L1lungime a arcului, corespunzătoare lui s1
- s2cursa arcului, durată de viață medie
- F2forță elastică, corespunzătoare lui s2
- L2lungime a arcului, corespunzătoare lui s2
- smaxcursa arcului, solicitare maximă pentru durată de viață redusă
- Fmaxforță elastică, corespunzătoare lui smax
- Lmaxlungime a arcului, corespunzătoare lui smax
Avantaje
- Cea mai mare cursă de lucru dintre cele patru clase de solicitare ISO 10243 la același spațiu de montaj, deci potrivit pentru aplicații cu cursă lungă
- Marcajul de culoare verde permite controlul vizual rapid al clasei de solicitare direct în matriță
- Stratul KTL rămâne elastic la comprimare și nu se desprinde în așchii, deci protecție durabilă împotriva coroziunii
- Suprafața sablată cu alice mărește rezistența la oboseală pentru un număr mare de cicluri
- Diametrele standardizate ale bucșei de lucru (Dh) și ale dornului de lucru (Dd) permit schimbul cu alte clase de solicitare fără modificări constructive
- Secțiunea dreptunghiulară a sârmei utilizează mai eficient spațiul de montaj disponibil decât arcurile de compresiune rotunde
Domenii de utilizare
- Elemente de extragere în matrițe de stanțare
- Arcurile pentru matrițe SL verde readuc plăcile de extragere din matrițele de tăiere și stanțare, deoarece clasa de solicitare ușoară permite o cursă lungă de lucru la un număr mare de cicluri.
- Știfturi pilot în matrițe de stanțare de precizie
- Constanta elastică redusă oferă o forță de revenire uniformă, cu oboseală redusă, pentru știfturile pilot în operațiile de stanțare de mecanică fină.
- Știfturi senzor și de verificare în construcția de scule
- Clasa de solicitare ușoară este concepută pentru elementele de palpare și senzor care necesită doar o forță mică de pretensionare.
- Elemente de poziționare și de ghidare în automate de montaj
- În sistemele de montaj și de alimentare din fabricația electronică și auto, arcurile pentru matrițe SL verde asigură poziționarea elastică a componentelor.
- Dispozitive de prindere și de strângere
- Gripere pneumatice și mecanice utilizează pretensionarea ușoară pentru retragerea sigură și fără solicitare excesivă a elementelor de prindere.
Reguli de bune practici
Do's:- Confirmați înainte de montaj clasa de solicitare după marcajul de culoare verde
- Orientați cursa de lucru după cursa arcului s1 a mărimii constructive respective
- Curățați alezajul și tija de ghidare înainte de montaj
- Nu depășiți cursa arcului smax indicată pentru mărimea constructivă
- Nu schimbați arcuri din clase de solicitare diferite (verde, albastru, roșu, galben) fără recalcularea caracteristicii forță-cursă
- Nu deteriorați mecanic stratul KTL, deoarece aceasta reduce rezistența la coroziune
Montaj
- Verificați alezajul și tija de ghidare înainte de montaj privind curățenia și deteriorările.
- Introduceți arcul potrivit cu diametrul bucșei de lucru (Dh) și diametrul dornului de lucru (Dd), urmărind o ghidare curată, fără blocare în poziție înclinată.
- Orientați cursa de lucru pentru funcționare la oboseală de mai multe milioane de cicluri după cursa arcului s1 a mărimii constructive.
- Nu depășiți cursa arcului smax indicată pentru mărimea constructivă, altfel există risc de blocare a spirelor și de rupere.
- La înlocuire, comparați marcajul de culoare verde cu clasa de solicitare cerută, înainte de montarea arcului.
Întrebări frecvente
- Ce înseamnă culoarea verde la arcurile pentru matrițe conform ISO 10243?
Verdele marchează conform ISO 10243 clasa de solicitare ușoară, cea mai joasă dintre cele patru clase de bază verde, albastru, roșu și galben. Are cea mai mică constantă elastică și permite, în comparație, cea mai mare cursă de lucru. O culoare aleasă greșit duce la un arc prea moale sau prea rigid pentru aplicația respectivă.
- Cât de mult pot comprima maximum un arc pentru matrițe verde?
Valorile din catalog pentru mărimea constructivă respectivă sunt determinante. Cursa arcului s1 este valabilă pentru o solicitare cu durată de viață ridicată, s2 pentru durată de viață medie și smax pentru solicitarea maximă cu durată de viață redusă. Peste smax, spirele se apropie de starea de blocare, tensiunea internă crește puternic, iar arcul se poate rupe.
- Pot schimba un arc pentru matrițe verde cu unul albastru sau roșu?
Da, dimensiunile de montaj, diametrul bucșei de lucru Dh și diametrul dornului de lucru Dd, sunt identice la toate clasele de solicitare ISO 10243. Constanta elastică diferă însă semnificativ, de aceea caracteristica forță-cursă trebuie recalculată pentru noua clasă înainte de schimb.
- Pentru ce este potrivită clasa de solicitare ușoară verde la arcurile pentru matrițe?
Arcurile pentru matrițe verzi sunt potrivite pentru aplicații cu cursă lungă de lucru și număr mare de cicluri, de exemplu știfturi pilot, plăci de extragere și elemente senzor în matrițe de stanțare. Constanta lor elastică redusă diminuează solicitarea mecanică a materialului pe parcursul a multe milioane de cicluri.
- De ce se rupe prematur un arc pentru matrițe?
