Descriere

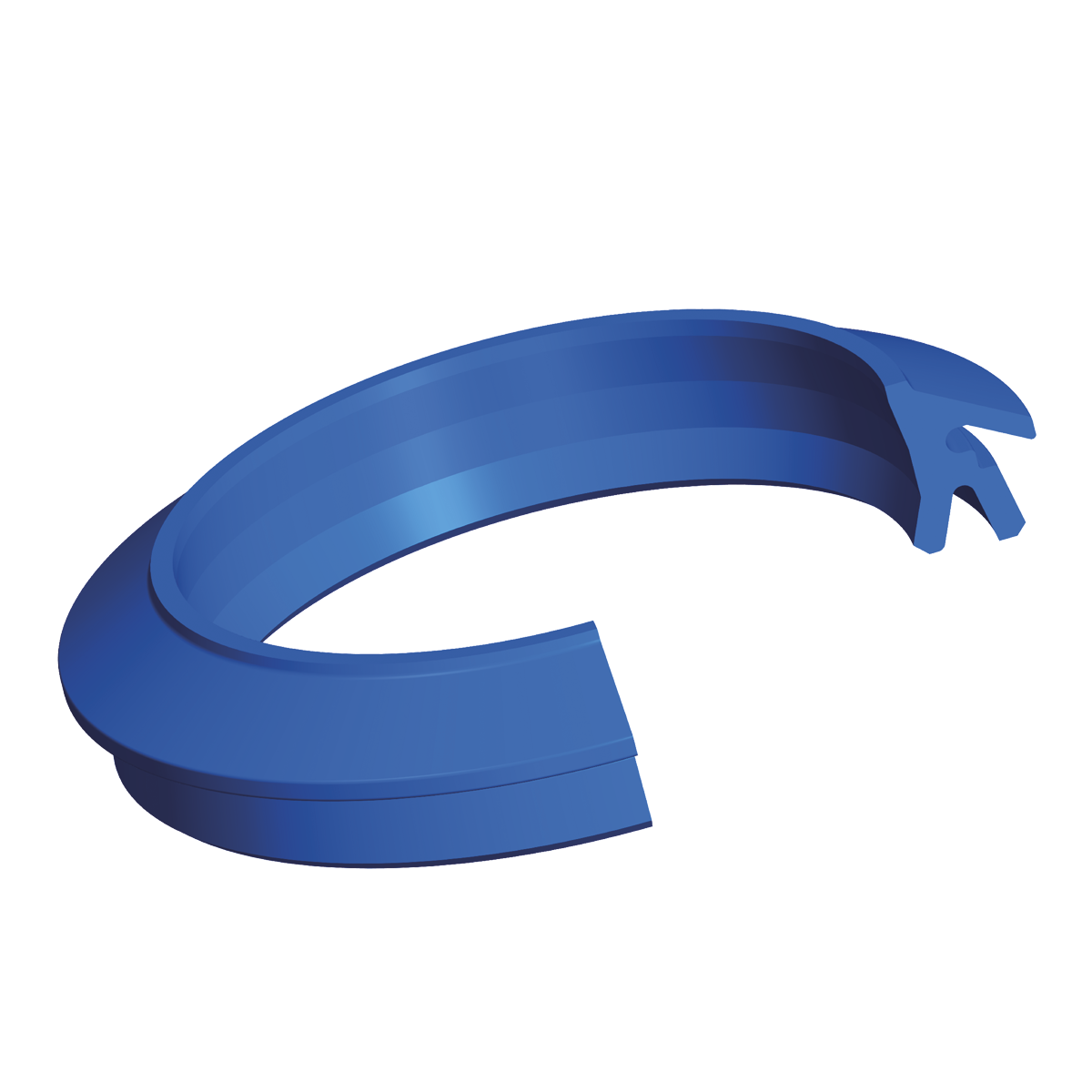

Raclorul dublu A846 indeparteaza particulele de murdarie de pe tija si previne scurgerile externe.
Etansarea imbunatatita se obtine prin profilul intern al raclorului dublu, conceput similar unui inel de etansare, care functioneaza ca o garnitura secundara.
Membranele de degajare impiedica impingerea raclorului din profilul de montaj in cazul unei presiuni excesive. Dupa degajarea presiunii, membranele se inchid din nou, mentinand protectia fiabila impotriva murdariei, apei si altor contaminanti.
Aveti intrebari? Suntem bucurosi sa va ajutam!
| Numar articol | diam guleruluixxx (mm) | diam ext D1 (mm) | material1 | temperatura max (°C) | temperatura min (°C) | diam int d1 (mm) | lïimea profilului s (mm) | viteza max (m/s) | combina¯ia de material | înÃl¯ime spa¯iu montare (mm) | L2 înÃl¯imea buzei (mm) | tip | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4534600
Hythane-Doppelabstreifer A846-37x45x4/8,7 mit Schirm |
43 | 45 | hythane | 110 | -45 | 37 | 4 | 4 | hythane | 4 | 8,7 | A846 |
Informatii suplimentare dupa autentificare
|
|
4549200
Hythane-Doppelabstreifer A846-40x48x4/8,7 mit Schirm |
46 | 48 | hythane | 110 | -45 | 40 | 4 | 4 | hythane | 4 | 8,7 | A846 |
Informatii suplimentare dupa autentificare
|
|
4556600
Hythane-Doppelabstreifer A846-25x33x4/8,7 mit Schirm |
31 | 33 | hythane | 110 | -45 | 25 | 4 | 4 | hythane | 4 | 8,7 | A846 |
Informatii suplimentare dupa autentificare
|
|
4556700
Hythane-Doppelabstreifer A846-28x36x4/8,7 mit Schirm |
34 | 36 | hythane | 110 | -45 | 28 | 4 | 4 | hythane | 4 | 8,7 | A846 |
Informatii suplimentare dupa autentificare
|
|
4556800
Hythane-Doppelabstreifer A846-70x78x4/8,7 mit Schirm |
76 | 78 | hythane | 110 | -45 | 70 | 4 | 4 | hythane | 4 | 8,7 | A846 |
Informatii suplimentare dupa autentificare
|
|
4557700
Hythane-Doppelabstreifer A846-90x98x4/8,7 mit Schirm |
96 | 98 | hythane | 110 | -45 | 90 | 4 | 4 | hythane | 4 | 8,7 | A846 |
Informatii suplimentare dupa autentificare
|
|
4561000
Hythane-Doppelabstreifer A846-52x60x4/8,7 mit Schirm |
58 | 60 | hythane | 110 | -45 | 52 | 4 | 4 | hythane | 4 | 8,7 | A846 |
Informatii suplimentare dupa autentificare
|
|
4568900
Hythane-Doppelabstreifer A846-32x40x4/8,7 mit Schirm |
38 | 40 | hythane | 110 | -45 | 32 | 4 | 4 | hythane | 4 | 8,7 | A846 |
Informatii suplimentare dupa autentificare
|
|
4572300
Hythane-Doppelabstreifer A846-46x54x4/8,7 mit Schirm |
52 | 54 | hythane | 110 | -45 | 46 | 4 | 4 | hythane | 4 | 8,7 | A846 |
Informatii suplimentare dupa autentificare
|
|
4577300
Hythane-Doppelabstreifer A846-35x43x4/8,7 mit Schirm |
41 | 43 | hythane | 110 | -45 | 35 | 4 | 4 | hythane | 4 | 8,7 | A846 |
Informatii suplimentare dupa autentificare
|
|
4577500
Hythane-Doppelabstreifer A846-55x63x4/8,7 mit Schirm |
61 | 63 | hythane | 110 | -45 | 55 | 4 | 4 | hythane | 4 | 8,7 | A846 |
Informatii suplimentare dupa autentificare
|
|
4584500
Hythane-Doppelabstreifer A846-30x38x4/8,7 mit Schirm |
36 | 38 | hythane | 110 | -45 | 30 | 4 | 4 | hythane | 4 | 8,7 | A846 |
Informatii suplimentare dupa autentificare
|
Montaj
Deformati A846 in forma ovala, introduceti-l intr-un punct al profilului de montaj, apoi apasati uniform si fixati raclorul prin clic.
Domenii de utilizare
Raclor dublu special cu membrane de degajare, care optimizeaza pierderile sistemului la viteze ridicate si frecvente mari. Marginea raclorului protejeaza optim impotriva patrunderii umezelii din exterior.
Avantaje
- Marginea dubla minimizeaza pierderile sistemului de etansare
- Degajarea automata a presiunii prin membranele speciale permite frecvente mari de ciclu, chiar si cu functia de raclor dublu activa
- Nu este necesara o gaura de degajare a uleiului scurs; totusi, raclorul dublu nu este impins afara din spatiul de montaj de cresterea presiunii
- Functie de protectie impotriva patrunderii umezelii in spatiul de montaj Intoarcere optimizata a uleiului la viteze mari si/sau in cilindri cu cursa lunga
-
Alternativa de inalta performanta, compatibila in mare parte cu spatiile de montaj existente pentru racloare simple
