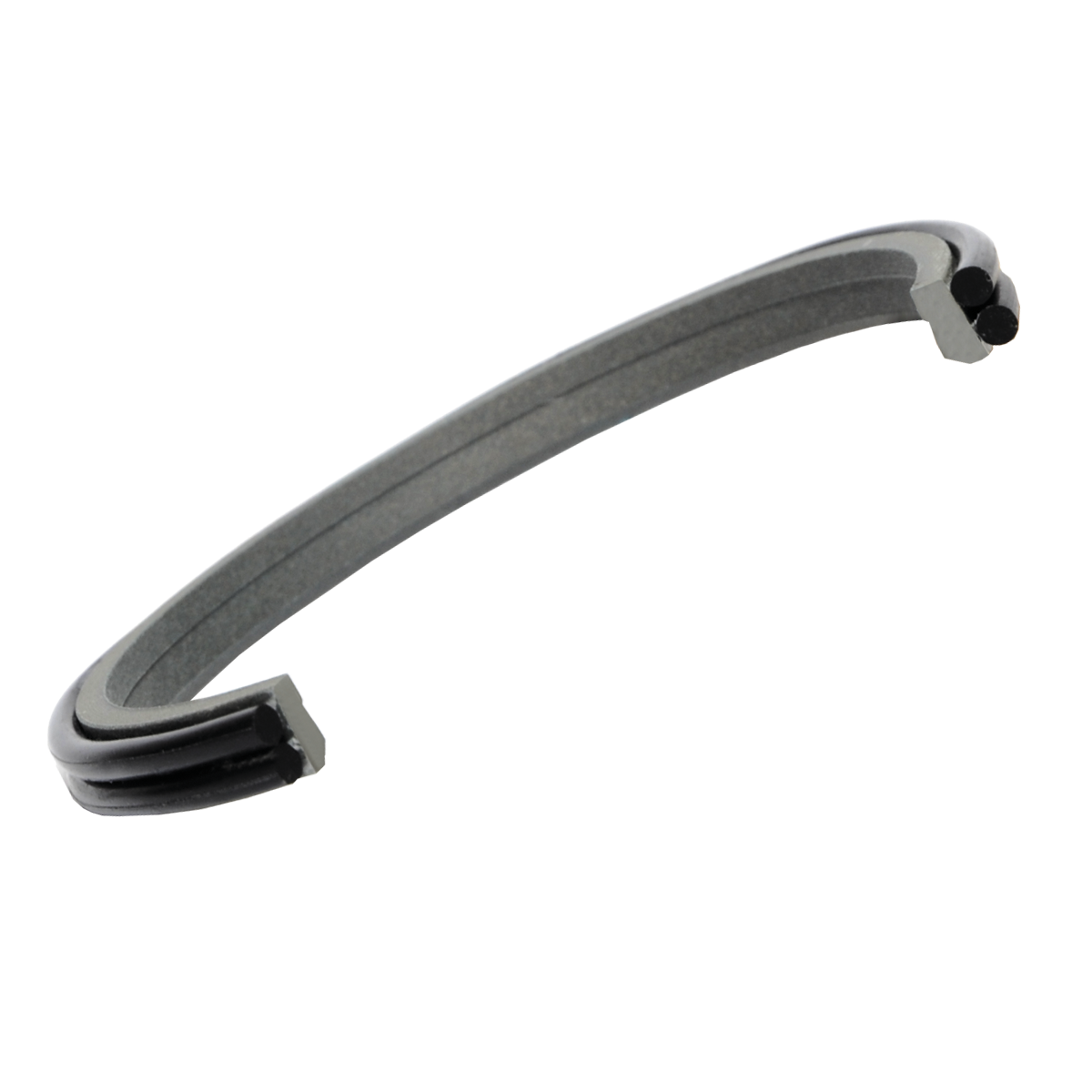

Descriere
A117 este un raclor dublu, care indeparteaza atat impuritatile exterioare de pe tija, cat si uleiul scurs din zona garniturii.
A117 este utilizat de obicei impreuna cu garnituri de tija cu capacitate buna de returnare a uleiului (de exemplu, S216).
Aveti intrebari? Suntem bucurosi sa va ajutam!
| Numar articol | material1 | diam int d1 (mm) | diam guleruluixxx (mm) | L2 înÃl¯imea buzei (mm) | lïimea profilului s (mm) | material2 | diam ext D1 (mm) | tip | înÃl¯ime spa¯iu montare (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|
|
012019042-2259A17N
Abstreifer, Typ A117, PTFE/Bz 12x19,6x4,2 mit 2 NBR-O-Ringen |
PTFE-Bz | 12 | 13 | 3,8 | NBR | 19,6 | A117 | 4,2 |
Informatii suplimentare dupa autentificare
|
|
|
014021042-2258A17N
Abstreifer, Typ A117, PTFE/Bz 14x21,6x4,2 mit 2 FPM-O-Ringen |
PTFE-Bz | 14 | 15 | 3,8 | FPM | 21,6 | A117 | 4,2 |
Informatii suplimentare dupa autentificare
|
|
|
016023042-2258A17N
Abstreifer, Typ A117, PTFE/Bz 16x23,6x4,2 mit 2 FPM-O-Ringen |
PTFE-Bz | 16 | 17 | 3,8 | FPM | 23,6 | A117 | 4,2 |
Informatii suplimentare dupa autentificare
|
|
|
018025042-2258A17N
Abstreifer, Typ A117, PTFE/Bz 18x25,6x4,2 mit 2 FPM-O-Ringen |
PTFE-Bz | 18 | 19 | 3,8 | FPM | 25,6 | A117 | 4,2 |
Informatii suplimentare dupa autentificare
|
|
|
020027042-2258A17N
Abstreifer, Typ A117, PTFE/Bz 20x27,6x4,2 mit 2 FPM-O-Ringen |
PTFE-Bz | 20 | 21 | 3,8 | FPM | 27,6 | A117 | 4,2 |
Informatii suplimentare dupa autentificare
|
|
|
022029042-2258A17N
Abstreifer, Typ A117, PTFE/Bz 22x29,6x4,2 mit 2 FPM-O-Ringen |
PTFE-Bz | 22 | 23 | 3,8 | FPM | 29,6 | A117 | 4,2 |
Informatii suplimentare dupa autentificare
|
|
|
025032042-2258A17N
Abstreifer, Typ A117, PTFE/Bz 25x32,6x4,2 mit 2 FPM-O-Ringen |
PTFE-Bz | 25 | 26 | 3,8 | FPM | 32,6 | A117 | 4,2 |
Informatii suplimentare dupa autentificare
|
|
|
028035042-2258A17N
Abstreifer, Typ A117, PTFE/Bz 28x35,6x4,2 mit 2 FPM-O-Ringen |
PTFE-Bz | 28 | 29 | 3,8 | FPM | 35,6 | A117 | 4,2 |
Informatii suplimentare dupa autentificare
|
|
|
030037042-2258A17N
Abstreifer, Typ A117, PTFE/Bz 30x37,6x4,2 mit 2 FPM-O-Ringen |
PTFE-Bz | 30 | 29 | 3,8 | FPM | 37,6 | A117 | 4,2 |
Informatii suplimentare dupa autentificare
|
|
|
032039042-2258A17N
Abstreifer, Typ A117, PTFE/Bz 32x39,6x4,2 mit 2 FPM-O-Ringen |
PTFE-Bz | 32 | 33 | 3,8 | FPM | 39,6 | A117 | 4,2 |
Informatii suplimentare dupa autentificare
|
|
|
035042042-2258A17N
Abstreifer, Typ A117, PTFE/Bz 35x42,6x4,2 mit 2 FPM-O-Ringen |
PTFE-Bz | 35 | 36 | 3,8 | FPM | 42,6 | A117 | 4,2 |
Informatii suplimentare dupa autentificare
|
|
|
036043042-2258A17N
Abstreifer, Typ A117, PTFE/Bz 36x43,6x4,2 mit 2 FPM-O-Ringen |
PTFE-Bz | 36 | 37 | 3,8 | FPM | 43,6 | A117 | 4,2 |
Informatii suplimentare dupa autentificare
|
|

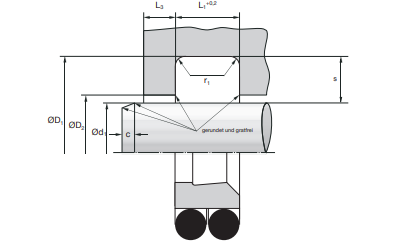

Montaj
Montajul raclorului A117 pentru tije cu diametru incepand de la aproximativ 30 mm:
Plasati mai intai O-ring-ul in fundul profilului de montaj, fara a-l rasuci.
Deformati partea din plastic a raclorului in forma ovala, indoiti-l axial si introduceti-l uniform in profilul de montaj. Evitati aparitia de indoiri ascutite care ar putea deteriora materialul.
Verificati montajul corect al garniturii si al marginii raclorului pe tija.
Calibrati raclorul manual sau folosind un con subtire pentru a obtine fixarea optima.
La utilizarea racloarelor duble, poate aparea o crestere a presiunii intre raclor si garnitura tijei. Se recomanda realizarea unei gauri de degajare a presiunii inainte de montajul raclorului.
Domenii de utilizare
Datorita diferitelor combinatii de materiale, raclorul poate fi adaptat atat pentru viteze ridicate ale tijei, cat si pentru performanta optima de indepartare a impuritatilor.
Avantaje
- Fara fenomen de stick-slip datorita frecarii reduse
- Utilizare universala, datorita combinatiilor variate de materiale
- O-ring-urile impiedica patrunderea murdariei si umezelii
- O-ring-urile permit compensarea usoara a deviatiilor tijei
-
Suporta temporar intreaga presiune de lucru, daca nervura L3 este dimensionata suficient de robust
