Descriere

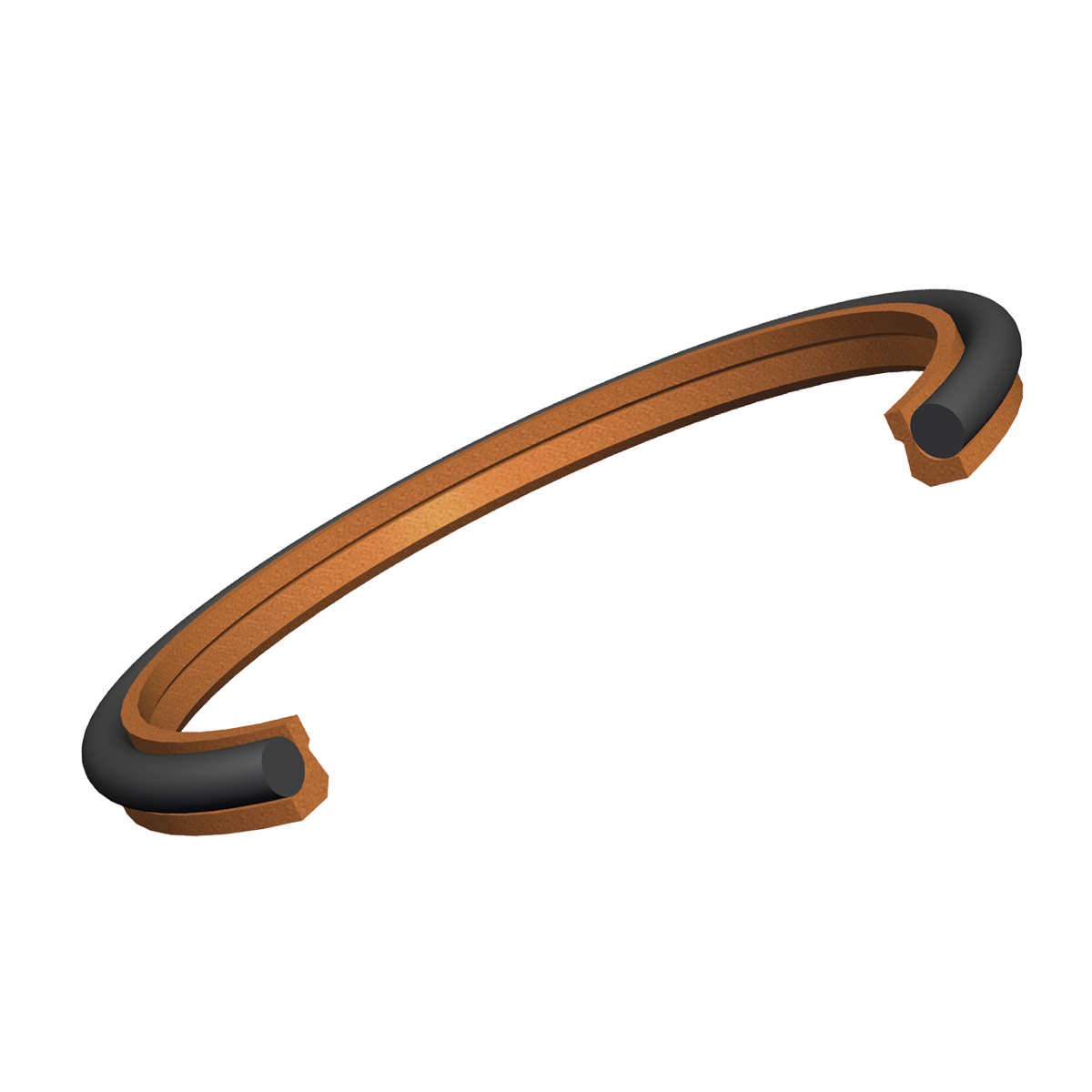

A116 este un raclor dublu, care indeparteaza atat impuritatile exterioare de pe tija, cat si uleiul scurs din zona garniturii.
A116 este utilizat de obicei impreuna cu garnituri de tija cu capacitate buna de returnare a uleiului (de exemplu, S216).
Aveti intrebari? Suntem bucurosi sa va ajutam!
| Numar articol | material1 | L2 înÃl¯imea buzei (mm) | diam int d1 (mm) | tip | material2 | înÃl¯ime spa¯iu montare (mm) | lïimea profilului s (mm) | diam guleruluixxx (mm) | diam ext D1 (mm) | temperatura max (°C) | temperatura min (°C) | viteza max (m/s) | combina¯ia de material | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
012018050-2259A16N
Abstreifer Typ A116, PTFE/Bz 12x18,8x5 (D2=13,5) |
PTFE-Bz | 12 | A116 | NBR | 5 | 3,4 | 13,5 | 18,8 | – | – | – | – |
Informatii suplimentare dupa autentificare
|
|
|
014020050-2258A16N
Abstreifer Typ A116, PTFE/Bz 14x20,8x5 (D2=15,5) |
PTFE-Bz | 14 | A116 | FPM | 5 | 3,4 | 15,5 | 20,8 | – | – | – | – |
Informatii suplimentare dupa autentificare
|
|
|
016022050-2259A16N
Abstreifer Typ A116, PTFE/Bz 16x22,8x5 (D2=17,5) |
PTFE-Bz | 16 | A116 | NBR | 5 | 3,4 | 17,5 | 22,8 | – | – | – | – |
Informatii suplimentare dupa autentificare
|
|
|
018024050-2258A16N
Abstreifer Typ A116, PTFE/Bz 18x24,8x5 (D2=19,5) |
PTFE-Bz | 18 | A116 | FPM | 5 | 3,4 | 19,5 | 24,8 | – | – | – | – |
Informatii suplimentare dupa autentificare
|
|
|
020026050-2258A16N
Abstreifer Typ A116, PTFE/Bz 20x26,8x5 (øD2=21,5) |
PTFE-Bz | 20 | A116 | FPM | 5 | 3,4 | 21,5 | 26,8 | – | – | – | – |
Informatii suplimentare dupa autentificare
|
|
|
022028050-2258A16N
Abstreifer Typ A116, PTFE/Bz 22x28,8x5 (D2=23,5) |
PTFE-Bz | 22 | A116 | FPM | 5 | 3,4 | 23,5 | 28,8 | – | – | – | – |
Informatii suplimentare dupa autentificare
|
|
|
022030060-2259A16N
Abstreifer Typ A116, PTFE/Bz 22x30,8x6 (øD2=23,5) |
PTFE-Bz | 22 | A116 | NBR | 6 | 4,4 | 23,5 | 30,8 | – | – | – | – |
Informatii suplimentare dupa autentificare
|
|
|
025031050-2258A16N
Abstreifer Typ A116, PTFE/Bz 25x31,8x5 (øD2=26,5) |
PTFE-Bz | 25 | A116 | FPM | 5 | 3,4 | 26,5 | 31,8 | – | – | – | – |
Informatii suplimentare dupa autentificare
|
|
|
025032050-2259A16N
Abstreifer Typ A116, PTFE/Bz 25,4x32,2x5 (øD2=26,9) |
PTFE-Bz | 25,4 | A116 | NBR | 5 | 3,4 | 26,9 | 32,2 | – | – | – | – |
Informatii suplimentare dupa autentificare
|
|
|
028034050-2258A16N
Abstreifer Typ A116, PTFE/Bz 28x34,8x5 (øD2=29,5) |
PTFE-Bz | 28 | A116 | FPM | 5 | 3,4 | 29,5 | 34,8 | – | – | – | – |
Informatii suplimentare dupa autentificare
|
|
|
030036050-2258A16N
Abstreifer Typ A116, PTFE/Bz 30x36,8x5 (øD2=31,5) |
PTFE-Bz | 30 | A116 | FPM | 5 | 3,4 | 31,5 | 36,8 | – | – | – | – |
Informatii suplimentare dupa autentificare
|
|
|
032038050-2258A16N
Abstreifer Typ A116, PTFE/Bz 32x38,8x5 (øD2=33,5) |
PTFE-Bz | 32 | A116 | FPM | 5 | 3,4 | 33,5 | 38,8 | – | – | – | – |
Informatii suplimentare dupa autentificare
|
|
Montaj

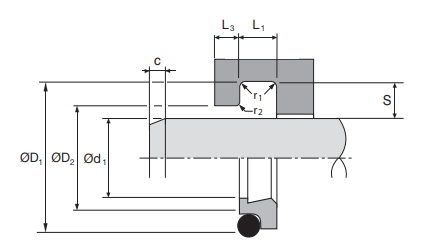

Montajul raclorului A116 pentru tije cu diametru de la aproximativ 30 mm:
Plasati mai intai O-ring-ul in fundul profilului de montaj, fara a-l rasuci.
Deformati partea din plastic a raclorului in forma ovala, indoiti-l axial si introduceti-l uniform in profilul de montaj. Evitati aparitia de indoiri ascutite care pot deteriora materialul.
Asigurati pozitionarea corecta a garniturii si a marginii raclorului pe tija.
Calibrati raclorul manual sau folosind un con subtire, pentru a obtine fixarea optima.
Atentie: La utilizarea racloarelor duble, poate aparea o presiune ridicata intre raclor si garnitura tijei. Pentru a preveni acest lucru, se recomanda realizarea unor orificii de degajare a presiunii inainte de montajul raclorului.
Domenii de utilizare
Datorita diferitelor combinatii de materiale, raclorul poate fi optimizat atat pentru viteze mari ale tijei, cat si pentru performanta ridicata de curatare.
Avantaje
- Fara fenomen de stick-slip datorita frecarii reduse
- Utilizare universala, datorita combinatiilor variate de materiale
- O-ring-ul impiedica patrunderea murdariei si umezelii prin profilul de montaj
-
O-ring-ul permite compensarea usoara a deviatiilor tijei
