Descriere

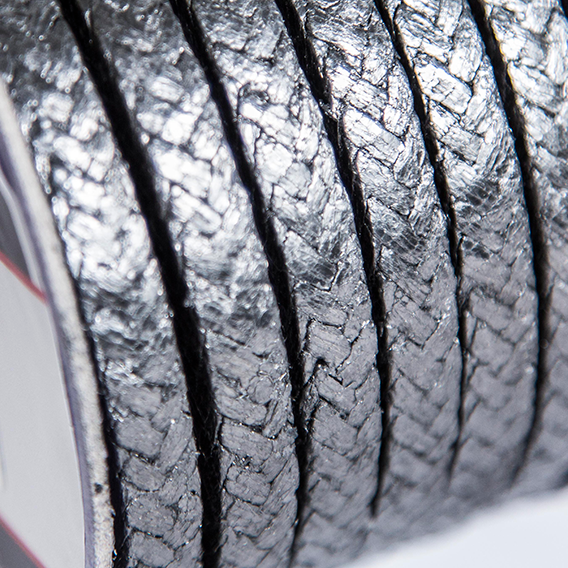

Tipul 77D este format din mai multe straturi de grafit pur flexibil, reunite într-un cordon compact. Fiecare filament este armat cu un înveliș din sârmă de Inconel (aliaj Ni-Cr-Fe). Aceste fire sunt împletite diagonal într-o împachetare densă, ușor de modelat, apoi impregnate și tratate cu lubrifianți și cu un inhibitor de coroziune.Armarea cu Inconel face împachetarea rezistentă la extrudare și îi conferă stabilitate mecanică ridicată chiar și la vârfuri de presiune. Fiind o împachetare autolubrifiantă, care nu se întărește, rămâne stabilă dimensional pe întreaga durată de funcționare și poate fi exploatată cu întreținere redusă. Conductivitatea termică excelentă a grafitului sprijină evacuarea căldurii la tija ventilului.
Intervalul de utilizare se întinde de la -240°C până la +450°C temperatură continuă, cu temperaturi ale aburului de până la +650°C. Presiunea statică admisă este de 450 bar. Intervalul de pH de la 0 la 14 acoperă aproape toate mediile industriale. Împachetarea nu este potrivită pentru medii puternic oxidante la temperaturi ridicate.
TEADIT 2235 este certificată FIRE-SAFE și îndeplinește astfel cerințele privind etanșeitatea în caz de incendiu. Certificarea a fost efectuată conform API Standard 589 (testare de către Yarmouth Research and Technology, decembrie 2005), împachetarea respectând toate valorile limită de scurgere.
Caracteristici
- MaterialGrafit pur expandat cu armare din sârmă de Inconel (Ni-Cr-Fe)
- ConstrucțieÎmpletit diagonal, impregnat cu lubrifianți și inhibitor de coroziune
- Interval de temperatură-240°C până la +450°C (abur până la +650°C)
- Presiune staticăpână la 450 bar
- Viteză de alunecarepână la 1 m/s (tije de ventile)
- Interval de pH0–14
- CertificareFIRE-SAFE (API Standard 589)
- Formă de livrareMetraj (bobină) sau inele pre-presate (tăietură la 45° sau 90°)
Avantaje
- Rezistentă la extrudare datorită armării cu sârmă de Inconel: împachetarea își păstrează forma chiar și la presiune statică de până la 450 bar și previne ieșirea materialului în fanta de etanșare.
- Autolubrifiantă datorită materialului din grafit: nu este necesar lubrifiant suplimentar la tija ventilului, ceea ce reduce efortul de acționare și uzura.
- Utilizabilă la temperaturi ale aburului de până la +650°C: potrivită pentru aplicații cu abur supraîncălzit în centrale electrice și în instalații petrochimice, unde alte materiale de împachetare cedează.
- Rezistentă chimic în intervalul de pH 0–14: compatibilă cu aproape toate mediile industriale, cu excepția substanțelor puternic oxidante la temperaturi ridicate.
- Certificată FIRE-SAFE conform API Standard 589: efect de etanșare dovedit în caz de incendiu, testat pe un ventil de 6"-Class 300.
- Nu se întărește și este stabilă dimensional: împachetarea poate fi reajustată fără demontare laborioasă și permite astfel un control al scurgerilor cu economie de timp, în timpul funcționării.
Domenii de utilizare
- Ventile de închidere și de reglare în centrale electrice
- Împachetarea etanșează tijele ventilelor din conductele de abur de înaltă presiune, unde domnesc temperaturi de peste 400°C și presiuni statice de până la 450 bar. Certificarea FIRE-SAFE este relevantă pentru cerințele de siguranță tipice centralelor electrice.
- Ventile de abur în instalații petrochimice
- În rafinării și în unități petrochimice, ventilele de abur supraîncălzit sunt etanșate cu tipul 77D, deoarece împachetarea rămâne etanșă pe termen lung la abur supraîncălzit de până la +650°C și este rezistentă chimic la mediile de proces tipice.
- Ventile de comandă în industria chimică
- Pentru tijele ventilelor în medii chimice agresive (pH 0–14), împachetarea din grafit cu impregnare cu inhibitor de coroziune oferă o etanșare fiabilă pe termen lung, fără întărirea împachetării.
- Șubere și armături în rețele termice
- În rețelele de termoficare și de abur industrial, șuberele de închidere sunt echipate cu tipul 77D, deoarece împachetarea rămâne stabilă dimensional la variațiile de temperatură dintre pornirea la rece și funcționarea la sarcină maximă.
- Ventile de înaltă presiune în sisteme de agent de răcire
- La agenți de răcire și la amestecuri apă-abur în domeniul industrial de înaltă presiune, armarea cu Inconel protejează împachetarea împotriva extrudării prin fanta de etanșare.
- Instalații cu întreținere intensă și monitorizarea scurgerilor
- Deoarece împachetarea nu se întărește și poate fi reajustată fără demontare completă, se utilizează de preferință în instalații unde controlul scurgerilor în timpul funcționării este justificat economic.
Reguli de bune practici
Do's:- Depresurizați complet și răciți instalația înainte de montaj
- Verificați tija înainte de montare din punctul de vedere al deteriorărilor de suprafață și al zgârieturilor
- Decalați rosturile inelelor cu 90° la introducere
- Depozitați împachetarea uscat, ferită de lumină și la temperatura camerei
- În cazul unei scurgeri în funcționare, strângeți mai întâi uniform capacul
- Respectați o temperatură de depozitare sub 40°C și o umiditate relativă a aerului sub 70 %
- Nu utilizați în medii puternic oxidante (de ex. acid azotic concentrat, perclorați) la temperaturi ridicate
- Nu strângeți capacul presetupei într-o parte sau prea tare: comprimarea neuniformă duce la scurgeri și la uzura crescută a tijei
- Nu amestecați inele de împachetare vechi și noi: gradele diferite de comprimare afectează efectul de etanșare
- Nu deteriorați împachetarea cu unelte metalice ascuțite la montaj
- Nu schimbați împachetarea cât timp instalația funcționează sau este sub presiune
Montaj
- Depresurizați complet instalația și lăsați-o să se răcească la temperatura ambiantă, înainte de a deschide presetupa.
- Scoateți complet inelele de împachetare vechi. Verificați camera presetupei, tija și manșonul tijei din punctul de vedere al deteriorărilor, zgârieturilor și coroziunii. Tijele deteriorate cresc considerabil uzura împachetării.
- Potriviți inelele de împachetare la secțiunea corectă: secțiune = (diametrul interior al presetupei - diametrul tijei) / 2. Tăiați inelele oblic, la 45°, cu un cuțit ascuțit, sau utilizați inele pre-presate cu tăietură la 45°.
- Introduceți fiecare inel individual și apăsați-l uniform până la fundul presetupei cu o unealtă de presare adecvată, înainte de a introduce următorul inel.
- Decalați rosturile inelelor succesive cu câte 90°, pentru a preveni căile de scurgere de-a lungul marginii de tăiere.
- Strângeți uniform capacul presetupei cu mâna. Începeți funcționarea și strângeți treptat capacul, până când scurgerea este redusă la un nivel acceptabil. Nu forțați funcționarea complet uscată, deoarece împachetarea necesită o scurgere minimă pentru lubrifiere.
Întrebări frecvente
- De ce este recomandată împachetarea 77D special pentru aburul supraîncălzit?
Grafitul pur expandat rămâne stabil la temperaturi ale aburului de până la +650°C, în timp ce alte materiale de împachetare, precum PTFE sau aramida, cedează la aceste temperaturi. Armarea cu Inconel previne în plus extrudarea grafitului sub presiunea ridicată a aburului, ceea ce se poate întâmpla la împachetările pure din grafit, fără armare metalică.
- Poate fi utilizată împachetarea 77D în aplicații rotative, precum pompele?
Tipul 77D este conceput în primul rând pentru tije de ventile cu viteză de alunecare foarte redusă, de până la 1 m/s. Pentru aplicații rotative cu viteze mai mari sunt mai potrivite tipurile cu rezistență mai mare la presiune în rotație, precum 77A (până la 30 bar rotativ, până la 30 m/s). Utilizarea în pompe cu turație mare nu este recomandată.
- Pentru ce medii nu este potrivită împachetarea 77D?
Tipul 77D nu este potrivit pentru medii puternic oxidante la temperaturi ridicate, de exemplu acid azotic concentrat, perclorați sau oxigen lichid. Sub 100°C, mediile moderat oxidante sunt adesea încă necritice, dar compatibilitatea trebuie verificată pentru fiecare caz special.
- Cât de des trebuie strânsă sau schimbată împachetarea?
Împachetarea este autolubrifiantă și nu se întărește, ceea ce prelungește intervalele de strângere față de împachetările convenționale. Strângerea capacului este primul pas în cazul apariției unei scurgeri. Durata de viață reală depinde de temperatura de lucru, de agresivitatea mediului și de numărul de acționări și este specifică aplicației.
- Care este diferența dintre tipul 77D și tipul 77A?
Tipul 77A este de asemenea împletit din grafit pur expandat, dar fără armare cu Inconel. În schimb, 77A este omologat pentru aplicații rotative și oscilante cu viteze mai mari (până la 30 m/s rotativ, până la 100 bar oscilant). Tipul 77D, cu armare cu Inconel, este conceput special pentru aplicații statice de înaltă presiune la ventile, unde rezistența la extrudare este decisivă.
- Este împachetarea 77D potrivită și pentru aplicații la temperaturi scăzute?
Da. Împachetarea poate fi utilizată până la -240°C, deoarece grafitul pur își păstrează elasticitatea și efectul de etanșare chiar și la temperaturi criogenice. Aceasta o face utilizabilă și pentru ventile de închidere din instalații de gaz lichefiat sau frigorifice, cu condiția ca mediile să nu fie puternic oxidante.
