Descriere

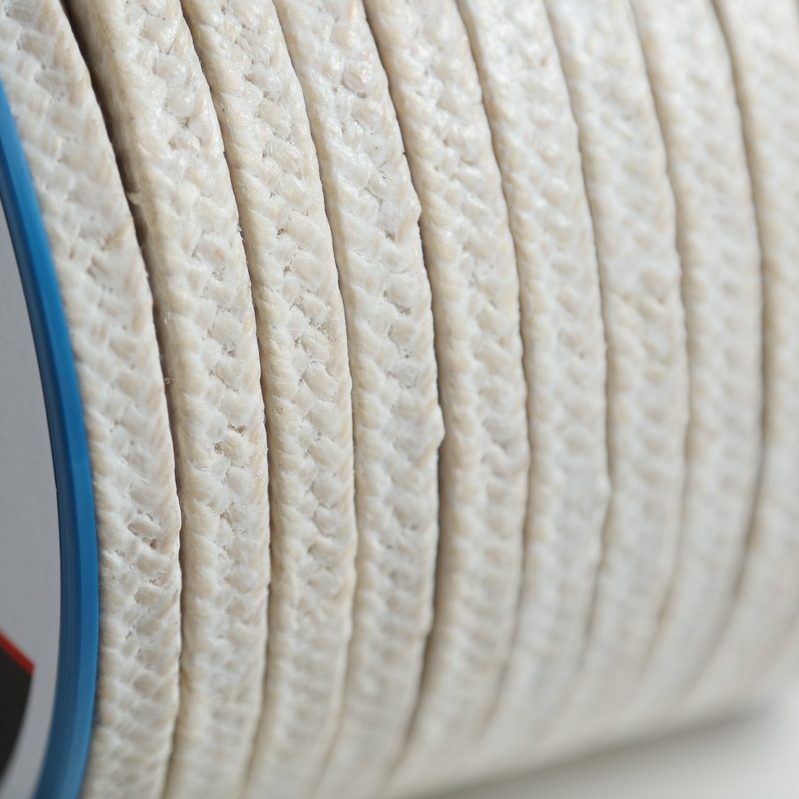

Tipul 76A este realizat din fibră naturală de ramie în împletitură diagonală și este impregnat integral cu dispersie de PTFE. Un lubrifiant adecvat pentru contactul cu alimentele asigură frecare redusă și un contact blând cu arborele. Fibra de ramie nu putrezește și nu se descompune, ceea ce face împachetarea deosebit de potrivită pentru aplicații în medii apoase și pentru funcționarea cu apă de mare.Împachetarea lucrează până la o temperatură de lucru de +130°C. În funcționare rotativă și oscilantă sunt admise presiuni de până la 20 bar, iar în utilizare statică de până la 30 bar. Viteza de alunecare admisă a arborelui este de maximum 10 m/s. Intervalul de pH este limitat la 5–11, astfel încât mediile puternic acide și puternic alcaline sunt excluse.
Mediile de lucru potrivite includ apa rece și caldă, soluțiile apoase cu și fără solide, apa sărată, celuloza, uleiurile și grăsimile. Acizii, leșiile concentrate și oxigenul nu sunt admise. Impregnarea cu PTFE conferă un coeficient de frecare scăzut și reduce uzura arborelui față de împachetările negresate.
Împachetarea este acceptată pentru contactul cu alimentele conform FMPA și este astfel aprobată pentru pompe și ventile din industria alimentară și a băuturilor. Livrabilă la metraj sau ca inele pre-presate (tăietură la 45° sau 90°) în secțiunile programului standard.
Caracteristici
- MaterialFibră naturală de ramie, împletită diagonal, impregnată cu PTFE
- LubrifiantLubrifiant adecvat pentru contactul cu alimentele
- Densitate1,3 g/cm³
- Interval de temperaturăpână la +130°C
- Presiune rotativ/oscilantpână la 20 bar
- Presiune staticpână la 30 bar
- Viteză de alunecarepână la 10 m/s
- Interval de pH5–11
- OmologareFMPA, adecvat pentru contactul cu alimentele
- Tip producătorTEADIT Style 2422
Avantaje
- Rezistentă la putrezire și la descompunere datorită fibrei de ramie: fără degradarea materialului în medii apoase și în apă de mare
- Impregnarea cu PTFE reduce coeficientul de frecare și protejează arborele în funcționare rotativă și oscilantă
- Adecvată pentru contactul cu alimentele conform FMPA: aprobată pentru pompe și ventile din procesarea alimentelor și a băuturilor
- Flexibilă și elastică: se montează fără unelte speciale și se adaptează geometriei presetupei
- Cerințe reduse de întreținere datorită autoimpregnării: nu este necesară reungerea periodică
- Utilizabilă universal pentru pompe, ventile și tuburi etambou, inclusiv la medii cu solide, precum pasta de celuloză
Domenii de utilizare
- Pompe centrifugale în alimentarea cu apă
- Tipul 76A etanșează arborii rotativi ai pompelor din alimentarea cu apă potabilă și cu apă industrială. Aprobarea FMPA pentru contactul cu alimentele și rezistența la apă rece și caldă sunt hotărâtoare aici.
- Pompe cu piston pentru medii cu solide
- Datorită rezistenței fibrei de ramie la soluții apoase cu conținut de solide, împachetarea este potrivită pentru pompe de nămol și de celuloză, de exemplu în fabrici de hârtie și celuloză.
- Armături și ventile în industria alimentară
- Execuția adecvată pentru contactul cu alimentele conform FMPA face împachetarea potrivită pentru etanșarea tijelor la ventilele de închidere și de reglare din producția de alimente și băuturi.
- Tuburi etambou și etambouri de cârmă în navigație
- Fibra de ramie nu putrezește în apă sărată și în apă dulce. Tipul 76A este un material clasic pentru etanșarea tuburilor etambou și a etambourilor de cârmă pe nave și pe bărci de lucru.
- Pompe în industria hârtiei și celulozei
- Pasta de celuloză și suspensiile apoase cu solide necesită împachetări cu întreținere redusă, blânde cu arborele. Tipul 76A suportă aceste medii la presiunile de lucru uzuale, de până la 20 bar.
- Pompe în tehnica maritimă și offshore
- Rezistența la apa sărată și cerințele reduse de întreținere recomandă această împachetare pentru utilizarea la bord și în instalații de țărm cu funcționare cu apă de mare.
Reguli de bune practici
Do's:- Depozitați împachetarea într-un mediu răcoros, uscat și ferit de lumină
- Curățați arborele și camera presetupei înainte de montare și verificați dacă prezintă deteriorări
- Montați inelele pe rând și cu rosturile decalate
- La montare, permiteți o ușoară umectare a împachetării cu mediul de lucru
- Utilizați numai pentru medii cu pH 5–11
- Nu utilizați pentru acizi, leșii concentrate sau oxigen
- Nu montați împachetarea sub formă de spirală, deoarece aceasta duce la solicitare neuniformă și la scurgeri crescute
- Nu strângeți imediat etanș capacul presetupei: există risc de supraîncălzire și de uzură a arborelui în cazul unei presiuni de apăsare prea mari, fără fază de rodaj
- Nu montați împachetări cu secțiune greșită și nu le aduceți la dimensiune prin lovire
- Nu utilizați peste +130°C
Montaj
- Curățați carcasa presetupei, arborele și capacul înainte de montare și verificați dacă prezintă zgârieturi, rugină sau deteriorări. Suprafața arborelui trebuie să aibă o rugozitate Rt ≤ 5 µm.
- Verificați fanta dintre arbore și carcasă: la peste 0,2 mm sunt necesare împachetări rezistente la extrudare sau inele de protecție.
- Introduceți întotdeauna inelele de împachetare pe rând. Nu montați niciodată împachetarea sub formă de spirală.
- La introducere, decalați rosturile inelelor individuale cu câte 90°, pentru a evita căile continue de scurgere.
- Strângeți capacul uniform și în mai mulți pași, până apare o scurgere redusă și controlată (scurgere prin picurare). Nu strângeți etanș la prima punere în funcțiune.
- Urmăriți împachetarea în primele ore de funcționare și strângeți treptat capacul, dacă este necesar, până când scurgerea este redusă la un nivel acceptabil.
Întrebări frecvente
- Până la ce temperatură poate fi utilizat tipul 76A?
Tipul 76A este conceput pentru temperaturi de lucru de până la +130°C. O temperatură minimă nu este indicată; fibra de ramie și PTFE pot fi utilizate în principiu și la temperaturi scăzute, însă împachetarea nu este specificată pentru aplicații la temperaturi scăzute.
- Ce presiuni suportă împachetarea în funcționare rotativă?
În funcționare rotativă și oscilantă, tipul 76A este omologat până la 20 bar. În utilizare pur statică, de exemplu la ventile de închidere, sunt posibile până la 30 bar. Viteza maximă de alunecare a arborelui este de 10 m/s.
- Poate fi utilizat tipul 76A în aplicații alimentare?
Da. Împachetarea este acceptată pentru contactul cu alimentele conform FMPA și este astfel aprobată pentru utilizare în pompe, ventile și armături din procesarea alimentelor și a băuturilor. Lubrifiantul corespunde cerințelor pentru contactul cu alimentele.
- De ce nu este potrivit tipul 76A pentru acizi?
Fibra de ramie rezistă într-un interval de pH de 5–11. Sub pH 5 (acizi) și peste pH 11 (leșii concentrate), mediul atacă fibra naturală și reduce considerabil performanța de etanșare și durata de viață. Pentru aplicații cu solicitare chimică puternică sunt mai potrivite împachetările sintetice din PTFE sau aramidă.
- Care este diferența dintre tipul 76A și o împachetare din PTFE (de ex. tipul 72B)?
Tipul 76A se bazează pe fibră de ramie cu impregnare cu PTFE și este deosebit de blând cu arborele și flexibil, dar este limitat la pH 5–11 și +130°C. Împachetările din PTFE, precum tipul 72B, sunt mai rezistente chimic (pH 0–14) și concepute pentru temperaturi mai ridicate, până la +280°C, dar sunt de regulă mai rigide și mai scumpe. Tipul 76A este alegerea mai economică pentru aplicații cu apă, fără cerințe chimice extreme.
- Cum recunosc dacă împachetarea este strânsă corect?
O împachetare de presetupă strânsă corect prezintă o scurgere redusă, controlată, prin picurare. La aplicațiile rotative, aproximativ 1–3 picături pe minut sunt considerate normale și necesare pentru lubrifiere și răcire. Lipsa oricărei scurgeri indică o strângere prea puternică, care duce la supraîncălzire și la uzura arborelui.
