Descriere

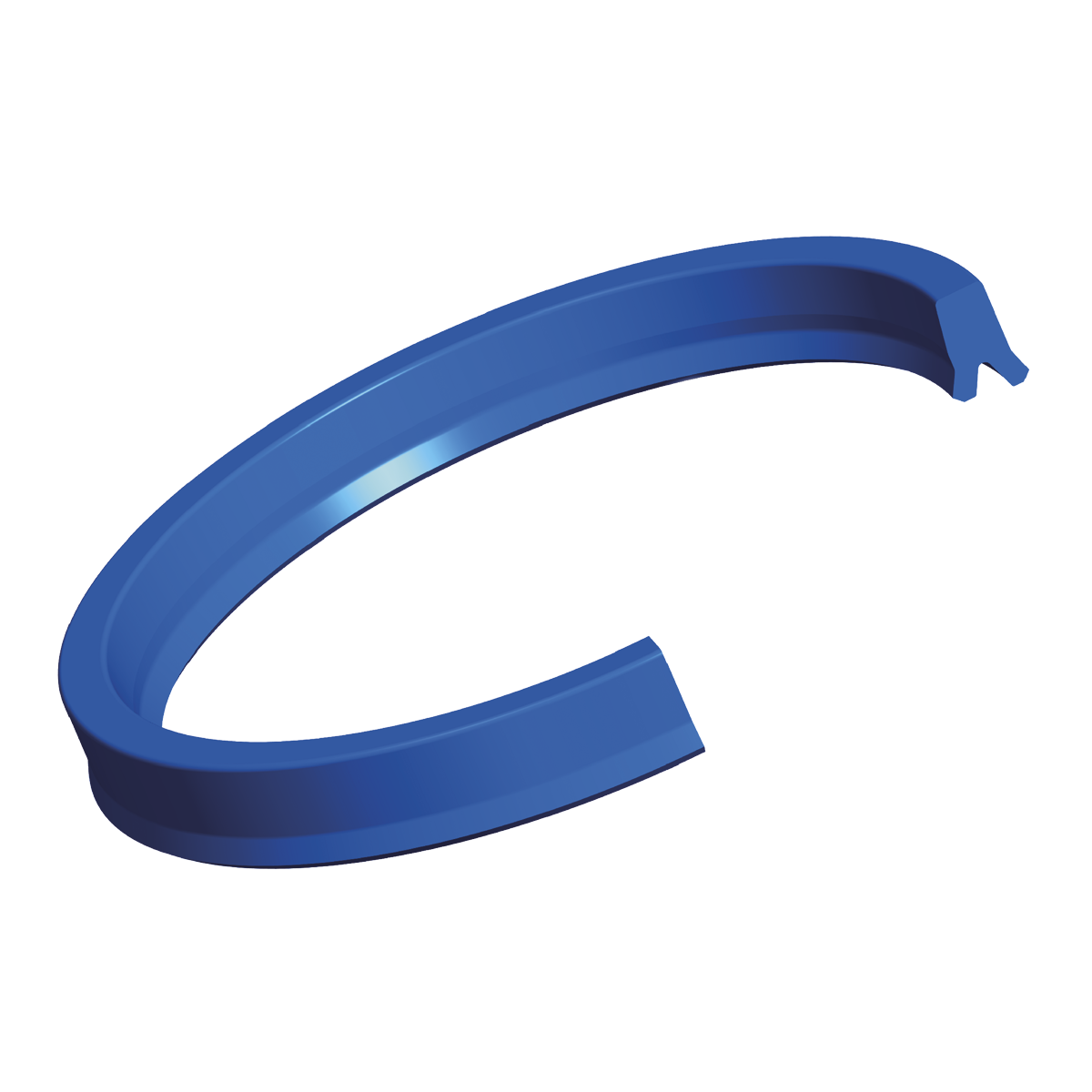

Etansarile S663 au fost proiectate ca etansari de tija pentru aplicatii cu solicitari reduse si medii.
Etansarile sunt prevazute cu buze asimetrice si sunt proiectate strict pentru functionarea ca garnituri de tija. Aceasta implica, de exemplu, realizarea unui diametru exterior usor supradimensionat, astfel incat garnitura sa fie fixata sigur in locasul ei.
Faza special conceputa pe diametrul interior al spatelui etansarii asigura o etanseitate dinamica deosebita si un comportament optim de reintoarcere a fluidului, chiar si la cilindri cu cursa lunga.
Aveti intrebari? Suntem bucurosi sa va ajutam!
| Numar articol | Diametru exterior (mm) | Viteza maxima (m/s) | Tip | Dimensiune standard | Diametru interior (mm) | Latimea (mm) | Presiunea maxima (Bar) | Temperatura minima (°C) | Latimea locasului (mm) | Existenta spatiului de montare divizat | Material 1 | Materiale | Intaltimea (mm) | Tipul etansarii | Temperatura maxima (°C) | Comentariu | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4553400
Hythane-Nutring S663-40x50x11 |
50 | 1 | S663 | ja | 40 | 5 | 400 | -45 | 11 | nu | Hythane | Hythane | 10 | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4726000
Hythane-Nutring S663-26x36x11 |
36 | 1 | S663 | - | 26 | 5 | 400 | -45 | 11 | da | Hythane | Hythane | 10 | etansare tija | 110 | * |
Informatii suplimentare dupa autentificare
|
|
4726200
Hythane-Nutring S663-36x44x9 |
44 | 1 | S663 | ja | 36 | 4 | 400 | -45 | 9 | nu | Hythane | Hythane | 8 | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4726300
Hythane-Nutring S663-45x55x11 |
55 | 1 | S663 | - | 45 | 5 | 400 | -45 | 11 | nu | Hythane | Hythane | 10 | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4726400
Hythane-Nutring S663-50x60x8 ISO |
60 | 1 | S663 | ja | 50 | 5 | 400 | -45 | 8 | nu | Hythane | Hythane | 7,3 | etansare tija | 110 | ISO |
Informatii suplimentare dupa autentificare
|
|
4726500
Hythane-Nutring S663-56x66x11 |
66 | 1 | S663 | ja | 56 | 5 | 400 | -45 | 11 | nu | Hythane | Hythane | 10 | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4726600
Hythane-Nutring S663-60x70x11 |
70 | 1 | S663 | ja | 60 | 5 | 400 | -45 | 11 | nu | Hythane | Hythane | 10 | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4726700
Hythane-Nutring S663-65x80x13 |
80 | 1 | S663 | - | 65 | 7,5 | 400 | -45 | 13 | nu | Hythane | Hythane | 12 | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4761400
Hythane-Nutring S663-80x90x13 |
90 | 1 | S663 | - | 80 | 5 | 400 | -45 | 13 | nu | Hythane | Hythane | 11,8 | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4764500
Hythane-Nutring S663-24x34x8,5 |
34 | 1 | S663 | - | 24 | 5 | 400 | -45 | 8,5 | nu | Hythane | Hythane | 7,5 | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4787400
Hythane-Nutring S663-50x57x10 |
57 | 1 | S663 | - | 50 | 3,5 | 400 | -45 | 10 | nu | Hythane | Hythane | 9 | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4789300
Hythane-Nutring S663-16x24x6,3 ISO |
24 | 1 | S663 | ja | 16 | 4 | 400 | -45 | 6,3 | nu | Hythane | Hythane | 5,7 | etansare tija | 110 | ISO |
Informatii suplimentare dupa autentificare
|
Montaj
Majoritatea etansarilor S663 pot fi montate manual in caneluri inchise, in functie de diametru si de sectiunea profilului (dimensiunea radiala „s” / inaltimea inelului „H”)
Domenii de utilizare
Etansarile din seria S663 sunt destinate in principal aplicatiilor de intensitate medie.
S663 este prevazuta cu buze asimetrice si este proiectata strict pentru functionarea ca etansare de tija. Aceasta implica, de exemplu, realizarea unui diametru exterior usor supradimensionat, astfel incat garnitura sa fie fixata sigur in locasul ei.
Avantaje
Comportament elastic excelent la deviatii laterale ale tijei
Frecare redusa
Performanta dinamica a etansarii imbunatatita
Montaj simplu
