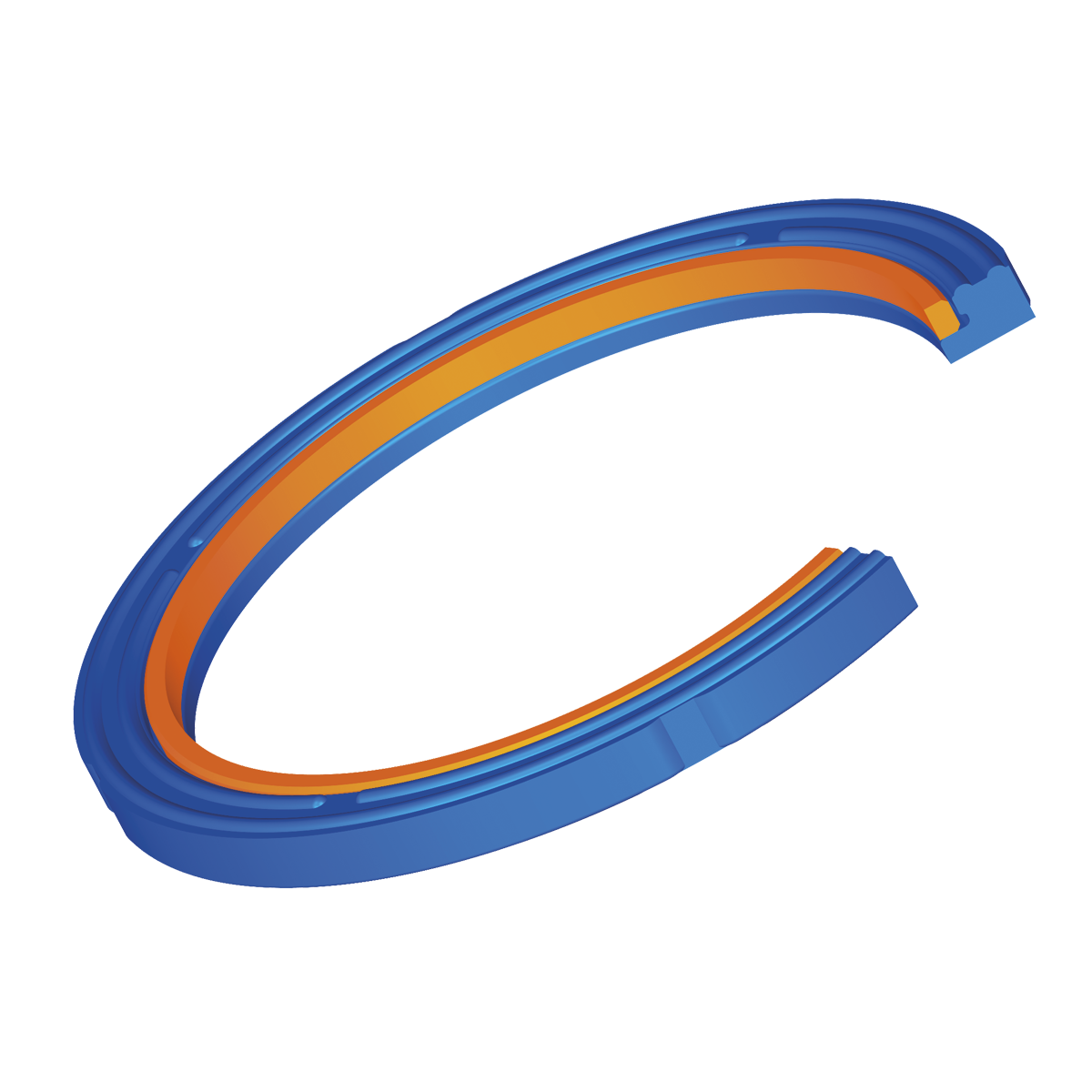

Descriere
S653 este o etansare de amortizare, dezvoltata pentru utilizarea in tandem cu garnituri de tija, cum ar fi S605, S663 sau S621/S652.
Datorita formei speciale, aceste etansari sunt capabile sa redirectioneze in sistem presiunea care se poate acumula intre etansarea principala si cea de amortizare. In acest mod, S653/S660 functioneaza similar unei clapete de sens unic. Astfel, etansarea secundara este protejata impotriva presiunii ridicate, iar S653/S660 asigura totodata lubrifierea corespunzatoare a acesteia.
Etansarile sunt prevazute cu un inel de sustinere din acetal dur, pentru a asigura o rezistenta maxima la socuri de presiune, a proteja garnitura ulterioara impotriva varfurilor de presiune in aplicatii extreme si permite, de asemenea, spatii de etansare relativ mari
Aveti intrebari? Suntem bucurosi sa va ajutam!
| Numar articol | Diametru interior (mm) | Viteza maxima (m/s) | Tip | Dimensiune standard | Latimea locasului (mm) | Latimea (mm) | Material 2 | Temperatura minima (°C) | Presiunea maxima (Bar) | Intaltimea (mm) | Existenta spatiului de montare divizat | Material 1 | Diametru exterior (mm) | Materiale | Tipul etansarii | Temperatura maxima (°C) | Comentariu | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4403210
Hythane-Pufferdichtung S653-50x65,5x6,3 ISO |
50 | 1 | S653 | ja | 6,3 | 7,75 | Acetal | -45 | 700 | 6 | nu | Hythane | 65,5 | Hythane / Acetal | etansare tija | 110 | ISO |
Informatii suplimentare dupa autentificare
|
|
4403310
Hythane-Pufferdichtung S653-55x70,5x6,3 |
55 | 1 | S653 | ja | 6,3 | 7,75 | Acetal | -45 | 700 | 6 | nu | Hythane | 70,5 | Hythane / Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4403410
Hythane-Pufferdichtung S653-60x75,5x6,3 |
60 | 1 | S653 | ja | 6,3 | 7,75 | Acetal | -45 | 700 | 6 | nu | Hythane | 75,5 | Hythane / Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4523710
Hythane-Pufferdichtung S653-90x105,5x6,3 ISO |
90 | 1 | S653 | ja | 6,3 | 7,75 | Acetal | -45 | 700 | 6 | nu | Hythane | 105,5 | Hythane / Acetal | etansare tija | 110 | ISO |
Informatii suplimentare dupa autentificare
|
|
4575510
Hythane-Pufferdichtung S653-45x56x4,2-LR ISO |
45 | 1 | S653 | ja | 4,2 | 5,5 | Acetal | -45 | 700 | 3,9 | nu | Hythane | 56 | Hythane / Acetal | etansare tija | 110 | ISO |
Informatii suplimentare dupa autentificare
|
|
4705710
Hythane-Pufferdichtung S653-215x236x8,1 |
215 | 1 | S653 | - | 8,1 | 10,5 | Acetal | -45 | 700 | 7,8 | nu | Hythane | 236 | Hythane / Acetal | etansare tija | 110 | # |
Informatii suplimentare dupa autentificare
|
|
4742110
Hythane-Pufferdichtung S653-65x80,5x6,3 |
65 | 1 | S653 | ja | 6,3 | 7,75 | Acetal | -45 | 700 | 6 | nu | Hythane | 80,5 | Hythane / Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4742310
Hythane-Pufferdichtung S653-70x85,5x6,3 ISO |
70 | 1 | S653 | ja | 6,3 | 7,75 | Acetal | -45 | 700 | 6 | nu | Hythane | 85,5 | Hythane / Acetal | etansare tija | 110 | ISO |
Informatii suplimentare dupa autentificare
|
|
4742410
Hythane-Pufferdichtung S653-75x90,5x6,3 |
75 | 1 | S653 | ja | 6,3 | 7,75 | Acetal | -45 | 700 | 6 | nu | Hythane | 90,5 | Hythane / Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4742510
Hythane-Pufferdichtung S653-80x95,5x6,3 ISO |
80 | 1 | S653 | ja | 6,3 | 7,75 | Acetal | -45 | 700 | 6 | nu | Hythane | 95,5 | Hythane / Acetal | etansare tija | 110 | ISO |
Informatii suplimentare dupa autentificare
|
|
4742610
Hythane-Pufferdichtung S653-85x100,5x6,3 |
85 | 1 | S653 | ja | 6,3 | 7,75 | Acetal | -45 | 700 | 6 | nu | Hythane | 100,5 | Hythane / Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4742810
Hythane-Pufferdichtung S653-95x110,5x6,3 |
95 | 1 | S653 | ja | 6,3 | 7,75 | Acetal | -45 | 700 | 6 | nu | Hythane | 110,5 | Hythane / Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
Montaj
S653 este turnata din materialul Hythane foarte flexibil. Aceasta permite clipsarea fara probleme in canelurile inchise.
Deteriorarile cauzate de deformari, care pot aparea la garniturile din PTFE, nu apar la S653/S660. De asemenea, calibrarea ulterioara nu este necesara.
Domenii de utilizare
Etansarea de amortizare pentru presiuni inalte S653 este utilizata ca etansare primara impreuna cu etansarea de tija, cum ar fi tipurile S605, S663 sau S621/S652.
Avantaje
- Previne acumularea de presiune intre etansarea principala si cea de amortizare
- Se potriveste in spatiile de montaj ale etansarilor obisnuite din PTFE
- Asigura o durata de viata lunga a sistemului de etansare a tijei
- Montaj usor
- Interval larg de temperaturi
