Descriere

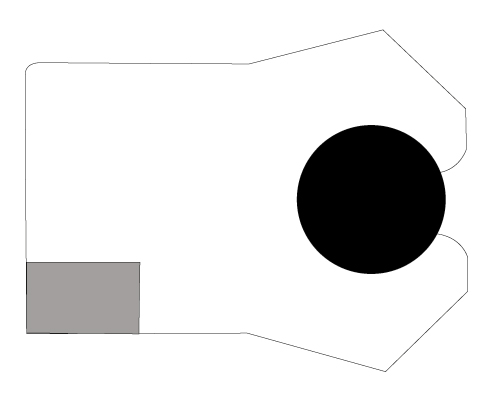

S652 a fost dezvoltata ca etansare de tija pentru hidraulica medie si grea.
Este utilizata in aplicatii solicitante, cum ar fi utilaje de constructii, hidraulica mobila si oriunde este necesara etansarea pe termen lung.
Fortele de preincarcare ale buzelor de etansare sunt optimizate printr-un element de preincarcare extrem de elastic din NBR. Astfel, S621 ofera posibilitati suplimentare de utilizare la temperaturi scazute, vibratii si conditii de lucru dificile, cum ar fi socurile de presiune.
Inelul de sustinere ridicat permite jocuri mari de ghidaj.
Aveti intrebari? Suntem bucurosi sa va ajutam!
| Numar articol | Latimea (mm) | Intaltimea (mm) | Tip | Material 2 | Viteza maxima (m/s) | Dimensiune standard | Materiale | Latimea locasului (mm) | Comentariu | Diametru interior (mm) | Temperatura minima (°C) | Presiunea maxima (Bar) | Existenta spatiului de montare divizat | Diametru exterior (mm) | Material 1 | Material 3 | Tipul etansarii | Temperatura maxima (°C) | Disponibilitate | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4326311
Hythane-Nutring mit Backring S652-40x52x9,6 |
6 | 8,7 | S652 | NBR | 1 | - | Hythane / NBR / Acetal | 9,6 | – | 40 | -45 | 700 | nu | 52 | Hythane | Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4326411
Hythane-Nutring mit Backring S652-50x62x9,6 |
6 | 8,7 | S652 | NBR | 1 | - | Hythane / NBR / Acetal | 9,6 | – | 50 | -45 | 700 | nu | 62 | Hythane | Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4326511
Hythane-Nutring mit Backring S652-63x75x9,6 |
6 | 8,7 | S652 | NBR | 1 | - | Hythane / NBR / Acetal | 9,6 | – | 63 | -45 | 700 | nu | 75 | Hythane | Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4344111
Hythane-Nutring mit Backring S652-32x44x9,6 |
6 | 8,7 | S652 | NBR | 1 | - | Hythane / NBR / Acetal | 9,6 | * | 32 | -45 | 700 | da | 44 | Hythane | Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4344211
Hythane-Nutring mit Backring S652-60x72x9,6 |
6 | 8,7 | S652 | NBR | 1 | - | Hythane / NBR / Acetal | 9,6 | – | 60 | -45 | 700 | nu | 72 | Hythane | Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4344311
Hythane-Nutring mit Backring S652-70x82x9,6 |
6 | 8,7 | S652 | NBR | 1 | - | Hythane / NBR / Acetal | 9,6 | – | 70 | -45 | 700 | nu | 82 | Hythane | Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4344511
Hythane-Nutring mit Backring S652-85x97x9,6 |
6 | 8,7 | S652 | NBR | 1 | - | Hythane / NBR / Acetal | 9,6 | – | 85 | -45 | 700 | nu | 97 | Hythane | Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4389111
Hythane-Nutring mit Backring S652-150x165x16 |
7,5 | 14,5 | S652 | NBR | 1 | - | Hythane / NBR / Acetal | 16 | – | 150 | -45 | 700 | nu | 165 | Hythane | Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4397611
Hythane-Nutring mit Backring S652-100x115x16 |
7,5 | 14,5 | S652 | NBR | 1 | - | Hythane / NBR / Acetal | 16 | # | 100 | -45 | 700 | nu | 115 | Hythane | Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4405011
Hythane-Nutring mit Backring S652-160x175x16 |
7,5 | 14,5 | S652 | NBR | 1 | - | Hythane / NBR / Acetal | 16 | – | 160 | -45 | 700 | nu | 175 | Hythane | Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4406711
Hythane-Nutring mit Backring S652-105x120x13 |
7,5 | 11,8 | S652 | NBR | 1 | - | Hythane / NBR / Acetal | 13 | – | 105 | -45 | 700 | nu | 120 | Hythane | Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
|
4428011
Hythane-Nutring mit Backring S652-90x105x16 |
7,5 | 14,5 | S652 | NBR | 1 | - | Hythane / NBR / Acetal | 16 | – | 90 | -45 | 700 | nu | 105 | Hythane | Acetal | etansare tija | 110 | – |
Informatii suplimentare dupa autentificare
|
Montaj
Majoritatea etansarilor Hythane S621 pot fi clipsate manual in caneluri inchise, in functie de diametru si sectiunea profilului (dimensiune radiala „s” / inaltimea inelului „H”).
Recomandam sa se monteze mai intai inelul de etansare, apoi inelul de sustinere. La montaj, inelele de etansare se introduc deformate oval si flexate axial.
Domenii de utilizare
Etansarile Hythane tip S652 s-au dovedit excelente la socuri de presiune in hidraulica medie si mai ales in hidraulica grea. Sunt utilizate in mod preferential in conditii de lucru dificile, cum ar fi temperaturi scazute, vibratii si varfuri de presiune inalta. Chiar si spatiile mari de etansare pe partea opusa presiunii nu reprezinta o problema.
Avantaje
S652 rezista la presiuni inalte si socuri de presiune
Etansare dinamica si statica excelenta chiar si la vibratii
Rezistenta la variatii de presiune
Rezistenta foarte buna la uzura
Functionare sigura
