Descriere
PA1 este un element combinat de etanșare și raclare: o singură piesă preia atât funcția de etanșare, prin profilul asimetric de inel cu buză, cât și funcția de raclare, prin buza de raclare integrată. Astfel se reduce numărul de elemente de montat, se simplifică stocarea și scade timpul de montaj față de o soluție din două piese.Materialul standard este poliuretanul 90 Shore A (gri). PU se remarcă prin rezistență ridicată la abraziune și compatibilitate bună cu uleiurile minerale și unsorile. La cerere se livrează o variantă de 93 Shore A, care oferă o stabilitate dimensională mai bună la solicitări mecanice crescute.
Limitele de utilizare sunt o presiune dinamică de până la 20 bar, o viteză a tijei pistonului de până la 1 m/s și un interval de temperatură de la -30 °C până la +90 °C. Ca medii sunt admise aerul (uscat sau uns), precum și uleiurile minerale și unsorile. Intervalul de diametre d1 cuprinde 3 până la 50 mm, deci PA1 este potrivit și pentru construcții miniaturizate de cilindri.
Caracteristici
- MaterialPoliuretan 90 Shore A, gri (opțional: 93 Shore A la cerere)
- FuncțieElement combinat de etanșare și raclare (racloar dublu)
- ProfilElement de etanșare asimetric cu buză, cu buză de raclare
- Interval de diametre d13–50 mm
- Interval de temperatură-30 °C până la +90 °C
- Presiune de lucru (dinamică)< 20 bar
- Viteză< 1 m/s
- MediuAer (uscat sau uns), uleiuri minerale sau unsori
Avantaje
- Două funcții într-o singură piesă: profilul asimetric etanșează, iar buza de raclare integrată ține impuritățile departe de garnitură.
- Forță de frecare mai mică decât la soluțiile convenționale din două elemente separate, deoarece doar o buză de etanșare este în contact cu tija.
- Montaj cu economie de spațiu: secțiunea transversală compactă permite utilizarea în cilindri mici și compacți, unde nu există spațiu pentru două elemente separate.
- Stocare simplificată prin reducerea la un singur element de etanșare pentru fiecare punct de montaj.
- Utilizabil pentru diametre de tijă d1 de la 3 mm, deci potrivit și pentru cilindri pneumatici miniaturizați.
Domenii de utilizare
- Cilindri pneumatici mici și compacți
- PA1 este conceput special pentru cilindri pneumatici miniaturizați cu diametre de tijă de la 3 mm, unde nu există spațiu pentru elemente separate de etanșare și raclare.
- Module pneumatice de manipulare și prindere
- În dispozitivele compacte de prindere și în modulele de manipulare din tehnica automatizărilor, PA1 protejează tija împotriva impurităților și etanșează în același timp camera de presiune.
- Cilindri pneumatici în mașini-unelte
- Cilindrii de strângere, fixare și avans din centrele de prelucrare generează așchii și stropi de lichid de răcire; buza de raclare a PA1 ține aceste impurități departe de canal.
- Acționări liniare pneumatice în tehnica transportului
- La cilindrii cu oprire și pornire din instalațiile cu role de acumulare și din sistemele de sortare, coeficientul redus de frecare al PA1 asigură o transmitere sigură a forței chiar și la presiune de lucru scăzută.
- Cilindri pneumatici în tehnica ambalării
- În mașinile de umplere și ambalare funcționează în regim continuu numeroși cilindri compacți mici; montajul simplu prin fixare cu clic scurtează opririle pentru întreținere.
- Supape de comandă și reglare cu curse scurte
- PA1 poate fi utilizat pentru tijele cu cursă scurtă din acționările pneumatice ale supapelor, unde profilul asimetric combină activarea rapidă a presiunii cu o forță de desprindere redusă.
Reguli de bune practici
Se recomandă:- Utilizați numai cu aer (uscat sau uns), precum și cu uleiuri minerale și unsori.
- Ungeți suprafețele de alunecare înainte de montaj cu o unsoare neagresivă (de ex. HZ103).
- Verificați tija și canalul înainte de montare, pentru zgârieturi și bavuri.
- Depozitați într-un loc uscat, răcoros și ferit de lumină, conform DIN 7716.
- La construcțiile noi, utilizați dimensiunile preferențiale marcate cu albastru deschis în tabelul de dimensiuni.
- Nu utilizați la presiuni peste 20 bar sau la viteze peste 1 m/s.
- Nu utilizați cu substanțe chimice agresive, solvenți sau lichide de răcire și ungere pe bază de apă, deoarece poliuretanul poate fi sensibil la hidroliză.
- Nu utilizați scule ascuțite la montare, pentru a nu deteriora buza de etanșare.
- Nu montați invers: buza de raclare trebuie orientată spre mediul ambiant.
Montaj
- Curățați spațiul de montaj, tubul cilindrului și tija de impurități, așchii metalice și deteriorări.

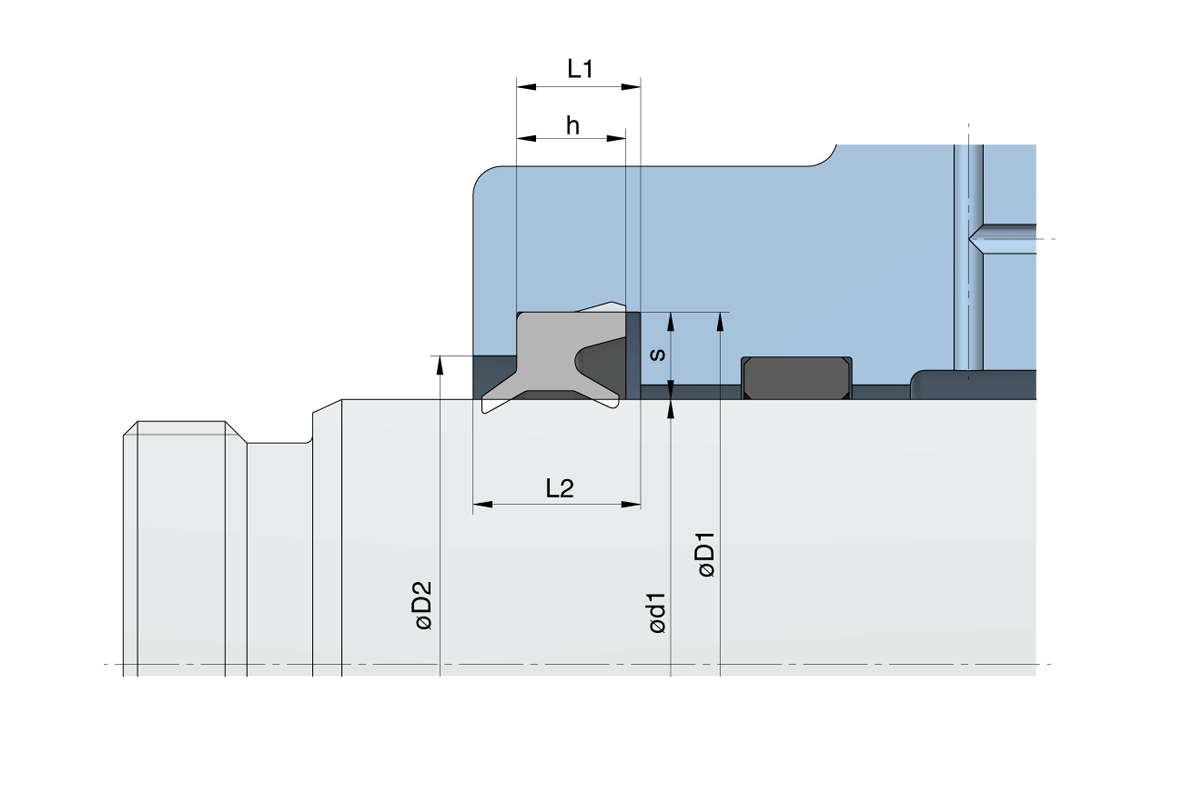

- Verificați toate muchiile de pe traseul de montaj: fără bavuri și rotunjite (se recomandă o teșitură de introducere). La d1 sub 25 mm: teșitură de introducere c = 2,5 mm, unghi 20°–30°, rază la fundul canalului R = 0,2 mm.
- Ungeți ușor suprafețele de alunecare și tija cu o unsoare neagresivă (recomandat: unsoare universală pentru garnituri HZ103).
- Deformați PA1 în formă ovală sau de rinichi, așezați-l într-un punct în canal și apăsați uniform până se fixează cu un clic.
- Respectați sensul de montare: buza de raclare este orientată spre mediul ambiant (exterior), elementul de etanșare spre partea de presiune (interior).
Întrebări frecvente
- Care este diferența dintre PA1 și un racloar separat cu inel de etanșare cu buză pentru tijă?
PA1 reunește funcția de etanșare și pe cea de raclare într-o singură piesă, în timp ce o soluție separată necesită două elemente și, în consecință, mai mult spațiu de montaj. De aceea, PA1 este potrivit în special pentru cilindri mici și compacți, la care nu există spațiu pentru două elemente. Performanța de raclare este dimensionată pentru sarcini de raclare mai ușoare.
- Până la ce temperatură poate fi utilizat PA1 în regim continuu?
Materialul poliuretanic al PA1 este dimensionat pentru funcționare continuă între -30 °C și +90 °C. În afara acestui interval pot apărea întărirea materialului (la temperaturi scăzute) sau uzura accelerată (la temperaturi ridicate).
- Poate fi utilizat PA1 cu lichid de răcire și ungere sau cu medii pe bază de apă?
Nu. PA1 este avizat pentru aer (uscat sau uns), precum și pentru uleiuri minerale și unsori. Poliuretanul se poate degrada hidrolitic în contact permanent cu apa sau cu lichide de răcire și ungere pe bază de apă. Pentru astfel de medii sunt necesare alte materiale pentru elementul de etanșare.
- Cum recunosc sensul corect de montare al PA1?
Buza de raclare este întotdeauna orientată spre partea dinspre mediul ambiant (exterior, atmosferă). Profilul asimetric de inel de etanșare cu buză, ca element de etanșare, se află pe partea de presiune (interior, camera de presiune). Un PA1 montat invers nu etanșează corect și nu poate împiedica pătrunderea impurităților.
- Ce lubrifiant este potrivit pentru montajul PA1?
Se recomandă unsoarea universală pentru garnituri HZ103 (nr. comandă HZ201170, cutie de 1 kg; sau HZ103-100, nr. comandă DS201170, tub de 100 g). Unsoarea nu trebuie să fie agresivă față de poliuretan. Ungeți doar suprafețele de alunecare și tija; canalul și diametrul exterior trebuie să rămână fără unsoare, pentru a păstra ajustajul fix.
- Când se alege PA2 sau PA3 în locul PA1?
PA2 este potrivit atunci când se dorește o fixare simplă, fără inele de siguranță, iar diametrul tijei este între 12 și 63 mm. PA3 cu inel metalic de sprijin este alegerea corectă la cerințe ridicate de raclare sau atunci când înlocuirea trebuie să fie posibilă cu tija pistonului montată. PA1 rămâne alegerea preferată pentru cilindri miniaturali și compacți cu d1 de la 3 mm.
