Descriere

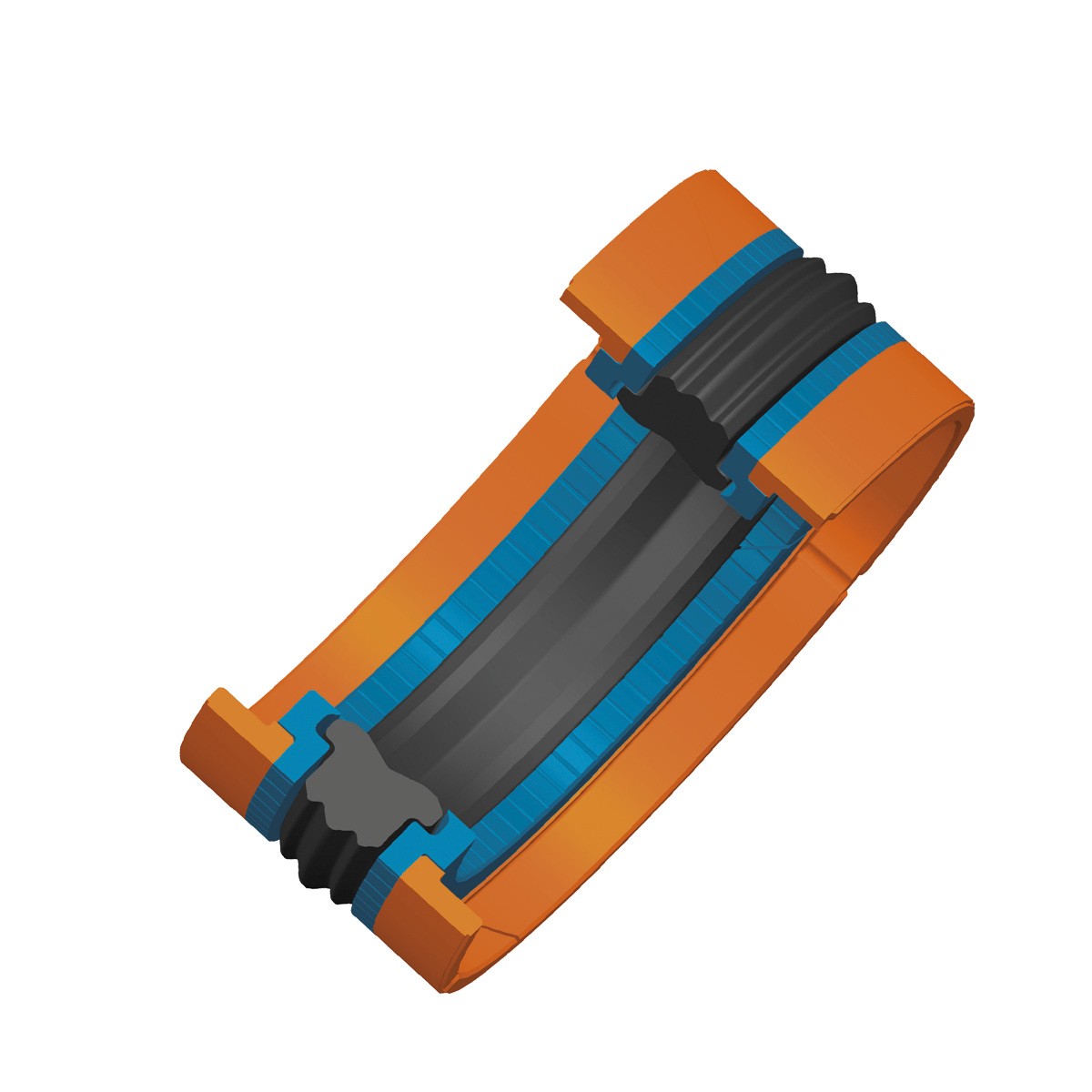

Seturile compacte de etansare pentru piston K780 au fost dezvoltate pentru pistoane monobloc.
Inelul profilat central din NBR etanseaza excelent atat pe suprafata de alunecare, cat si pe fundul locasului, datorita geometriei sale.
Pe diametrul exterior, profilul este realizat cu trei muchii de etansare. Astfel, K780 ofera o etansare dinamica si statica excelenta, cu frecare redusa.
Inelul de etansare este deja sustinut de inelele de sprijin profilate din TPE, prevazute cu fante. Atat inelele de sprijin, cat si inelele de ghidare unghiulare divizate, fabricate din poliacetal (POM), sunt proiectate cu caneluri de decompresie, optimizand acumularea de presiune.
K780 ‘raspunde’ fara intarziere chiar si la presiuni scazute!
Combinatia de materiale — inelul de etansare profilat, inelele de sustinere foarte rezistente si in acelasi timp elastice, precum si inelele de ghidare extrem de robuste — este esentiala pentru buna capacitate de etansare si functionarea excelenta a K780.
Foarte important pentru o durata lunga de utilizare este si faptul ca, la K780, inelele de ghidare nu sunt supuse unei componente de forta radiala din cauza presiunii hidraulice. Rezultatul este o frecare relativ redusa, ceea ce influenteaza favorabil comportamentul la uzura.
Aveti intrebari? Suntem bucurosi sa va ajutam!
| Numar articol | Diametru inel de ghidare (mm) | Tipul etansarii | Viteza maxima (m/s) | Temperatura minima (°C) | Materiale | Dimensiune standard | Latime inel de ghidare (mm) | Presiunea maxima (Bar) | Existenta spatiului de montare divizat | Latimea (mm) | Material 2 | Material 1 | Tip | Material 3 | Latimea locasului (mm) | Diametru exterior (mm) | Temperatura maxima (°C) | Diametru interior (mm) | Comentariu | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5000110
NBR-Kompakt-Kolbendichtung K780-80x60x22,4/6,35 |
74,15 | etansare compacta piston | 0,5 | -30 | NBR / TPE / Acetal | ja | 6,35 | 400 | nu | 10 | TPE | NBR | K780 | Acetal | 22,4 | 80 | 100 | 60 | – |
Informatii suplimentare dupa autentificare
|
|
5000120
NBR-Kompakt-Kolbendichtung K780-80x60x25/6,3 ISO |
75 | etansare compacta piston | 0,5 | -30 | NBR / TPE / Acetal | - | 6,3 | 400 | nu | 10 | TPE | NBR | K780 | Acetal | 25 | 80 | 100 | 60 | – |
Informatii suplimentare dupa autentificare
|
|
5000210
NBR-Kompakt-Kolbendichtung K780-70x50x22,4/6,35 |
64,2 | etansare compacta piston | 0,5 | -30 | NBR / TPE / Acetal | ja | 6,35 | 400 | nu | 10 | TPE | NBR | K780 | Acetal | 22,4 | 70 | 100 | 50 | – |
Informatii suplimentare dupa autentificare
|
|
5000310
NBR-Kompakt-Kolbendichtung K780-75x55x22,4/6,35 |
69,2 | etansare compacta piston | 0,5 | -30 | NBR / TPE / Acetal | - | 6,35 | 400 | nu | 10 | TPE | NBR | K780 | Acetal | 22,4 | 75 | 100 | 55 | – |
Informatii suplimentare dupa autentificare
|
|
5000410
NBR-Kompakt-Kolbendichtung K780-85x65x22,4/6,35 |
79,15 | etansare compacta piston | 0,5 | -30 | NBR / TPE / Acetal | - | 6,35 | 400 | nu | 10 | TPE | NBR | K780 | Acetal | 22,4 | 85 | 100 | 65 | – |
Informatii suplimentare dupa autentificare
|
|
5000510
NBR-Kompakt-Kolbendichtung K780-90x70x22,4/6,35 |
84,15 | etansare compacta piston | 0,5 | -30 | NBR / TPE / Acetal | ja | 6,35 | 400 | nu | 10 | TPE | NBR | K780 | Acetal | 22,4 | 90 | 100 | 70 | – |
Informatii suplimentare dupa autentificare
|
|
5000610
NBR-Kompakt-Kolbendichtung K780-95x75x22,4/6,35 |
89,15 | etansare compacta piston | 0,5 | -30 | NBR / TPE / Acetal | - | 6,35 | 400 | nu | 10 | TPE | NBR | K780 | Acetal | 22,4 | 95 | 100 | 75 | – |
Informatii suplimentare dupa autentificare
|
|
5000710
NBR-Kompakt-Kolbendichtung K780-45x29x18,4/6,35 |
40,4 | etansare compacta piston | 0,5 | -30 | NBR / TPE / Acetal | - | 6,35 | 400 | nu | 8 | TPE | NBR | K780 | Acetal | 18,4 | 45 | 100 | 29 | – |
Informatii suplimentare dupa autentificare
|
|
5000810
NBR-Kompakt-Kolbendichtung K780-50x34x18,4/6,35 |
45,4 | etansare compacta piston | 0,5 | -30 | NBR / TPE / Acetal | ja | 6,35 | 400 | nu | 8 | TPE | NBR | K780 | Acetal | 18,4 | 50 | 100 | 34 | – |
Informatii suplimentare dupa autentificare
|
|
5000820
NBR-Kompakt-Kolbendichtung K780-50x34x20,5/3,1 |
46 | etansare compacta piston | 0,5 | -30 | NBR / TPE / Acetal | ja | 3,1 | 400 | nu | 8 | TPE | NBR | K780 | Acetal | 20,5 | 50 | 100 | 34 | – |
Informatii suplimentare dupa autentificare
|
|
5000910
NBR-Kompakt-Kolbendichtung K780-55x39x18,4/6,35 |
50,36 | etansare compacta piston | 0,5 | -30 | NBR / TPE / Acetal | - | 6,35 | 400 | nu | 8 | TPE | NBR | K780 | Acetal | 18,4 | 55 | 100 | 39 | – |
Informatii suplimentare dupa autentificare
|
|
5000920
NBR-Kompakt-Kolbendichtung K780-55x39x20,5/3,1 |
51 | etansare compacta piston | 0,5 | -30 | NBR / TPE / Acetal | - | 3,1 | 400 | nu | 8 | TPE | NBR | K780 | Acetal | 20,5 | 55 | 100 | 39 | – |
Informatii suplimentare dupa autentificare
|

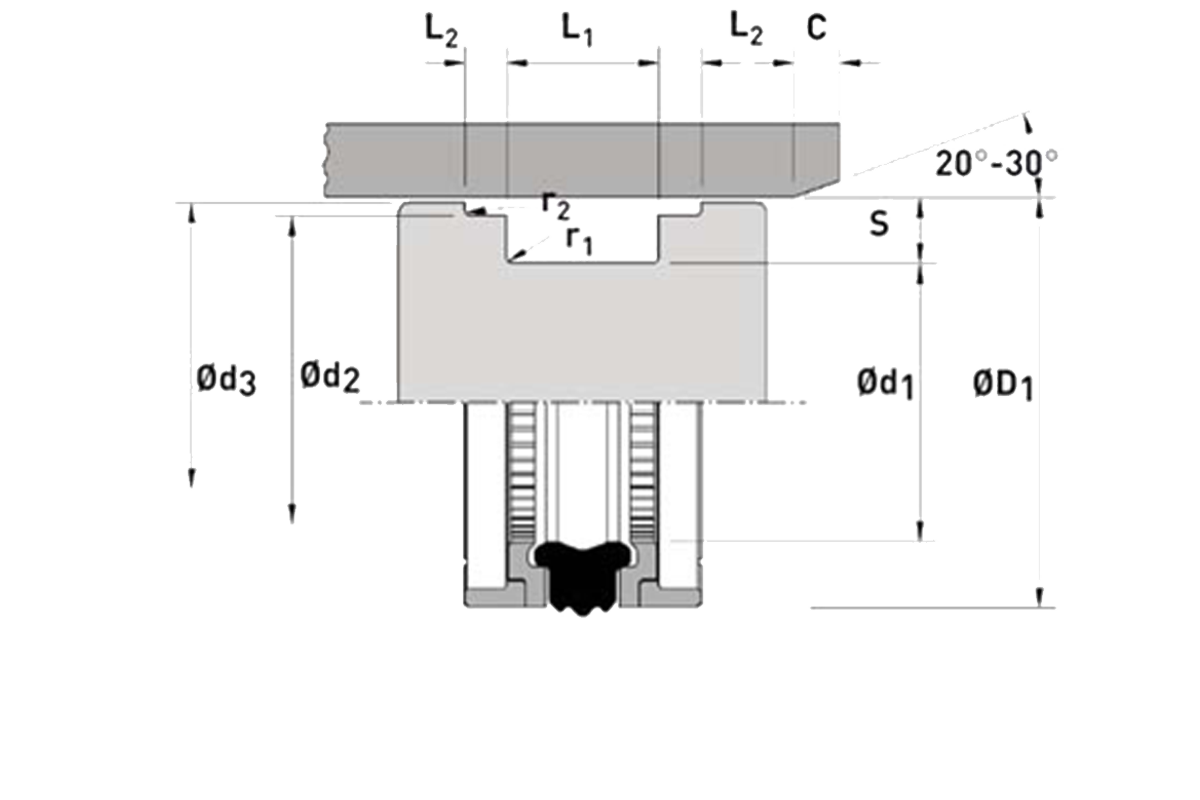

Montaj
Elementele individuale pot fi montate cu usurinta pe piston prin clipsare.
Va rugam respectati urmatoarea ordine:
1. Inel de sustinere (albastru)
2. Inel de etansare profilat din NBR (negru)
3. Al doilea inel de sustinere (albastru)
4. Inel unghiular de ghidare - se fixeaza prin clipsare (portocaliu)
Domenii de utilizare
Etansare compacta de piston din NBR, optimizata conform ultimelor standarde ale tehnicii de etansare. Ofera etansare excelenta, atat dinamica, cat si statica, cu frecare redusa. Datorita profilarii speciale a elementelor individuale, cu caneluri de decompresie, se asigura o functionare rapida si sigura. Economica datorita productiei moderne de serie.
Avantaje
- Buna etansare dinamica si statica
- Montaj usor la pistoane monobloc
- Constructie compacta
- Frecare redusa
- Rezistenta excelenta la uzura
