K753

K753
K753
K753 - sectiune
K753 - sectiune
K753
K753 - sectiune

Descriere

K753 a fost dezvoltat pentru constructii de pistoane dintr-o singura bucata.

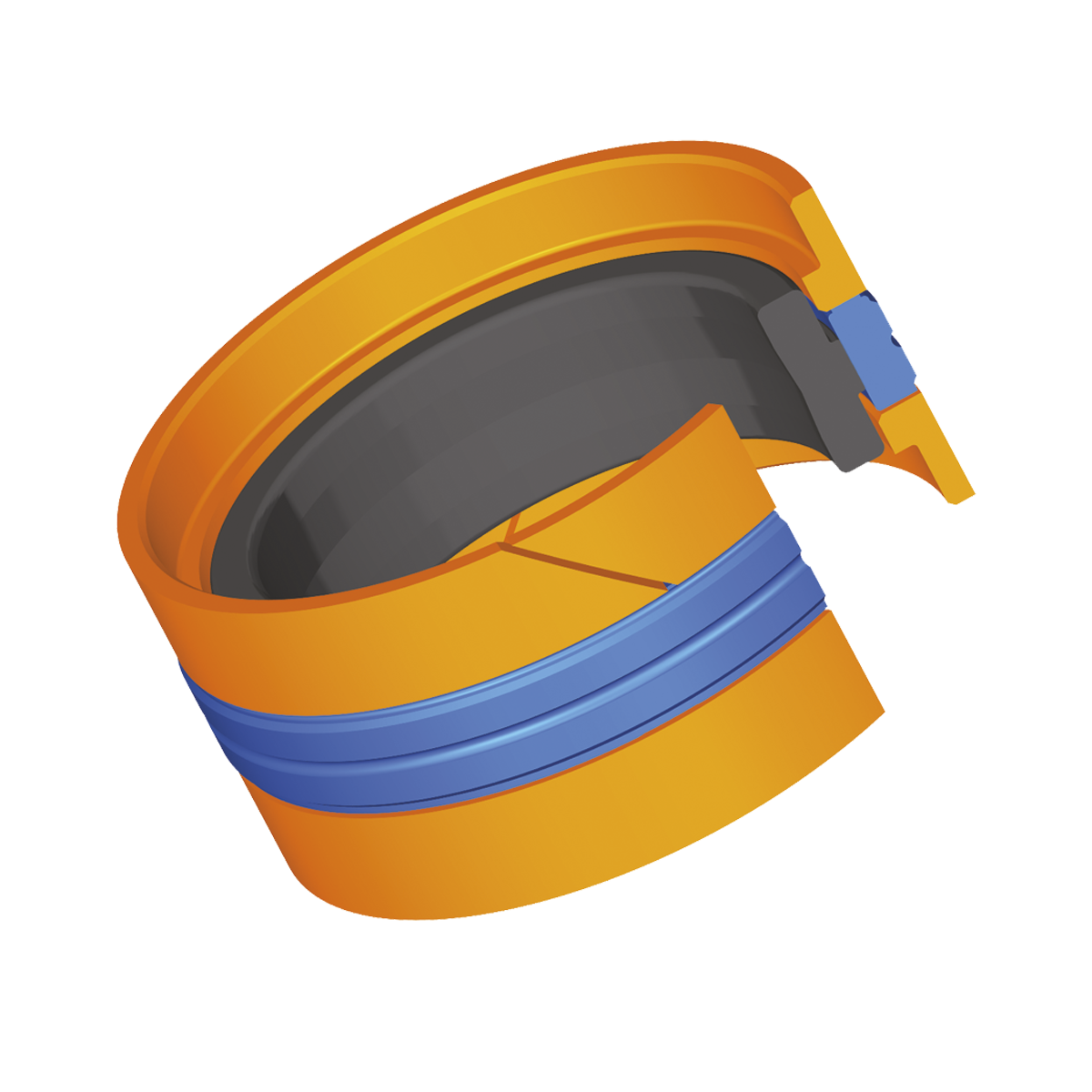

Unitatea de etansare este alcatuita dintr-un inel de ghidare din poliuretan rezistent la uzura, pretensionat de un inel profilat din NBR. Pe ambele parti sunt dispuse bucse de ghidare unghiulare fante din rasina acetalica (de la ∅ 140 mm din GFN).

Spre informatiile si documentele tehnice
...
Informatii suplimentare dupa autentificare
Autentificare

Aveti intrebari? Suntem bucurosi sa va ajutam!

Tudor Ghenof

Tudor Ghenof

Reprezentant tehnic comercial

0756933330 0257211119 etansari@hennlich.ro
Filtru
Filtru produse
Latime inel de ghidare L2
Inaltimea locasului de montare L1
Latimea profilului
Diametru inel de ghidare Ød2
Diametru exterior øD1
Diametru interior ød1
Numar articol Tipul etansarii Combinatie de materiale Viteza maxima (m/s) Temperatura minima (°C) Material 2 Latime inel de ghidare L2 (mm) Inaltimea locasului de montare L1 (mm) Dimensiune standard Latimea profilului (mm) Tip Material 1 Diametru inel de ghidare Ød2 (mm) Presiunea maxima (Bar) NECESAR spatiului de montaj divizat Diametru exterior øD1 (mm) Material 3 Temperatura maxima (°C) Diametru interior ød1 (mm)
2349810 PU-Kompakt-Kolbendichtsatz
K753-160x138x26,5 Form A
 		etansare compacta piston TPU / NBR / Acetal 0,5 -30 NBR 5,1 26,5 - 11 K753 TPU 156 400 nu 160 Acetal 100 138
Informatii suplimentare dupa autentificare
6914600 PU-Kompakt-Kolbendichtsatz
K753-55x39x20,5 Form B
 		etansare compacta piston TPU / NBR / Acetal 0,5 -30 NBR 3,1 20,5 - 8 K753 TPU 51 400 nu 55 Acetal 100 39
Informatii suplimentare dupa autentificare
6914700 PU-Kompakt-Kolbendichtsatz
K753-110x92x22,5 Form B
 		etansare compacta piston TPU / NBR / Acetal 0,5 -30 NBR 3,6 22,5 - 9 K753 TPU 106 400 nu 110 Acetal 100 92
Informatii suplimentare dupa autentificare
6915100 PU-Kompakt-Kolbendichtsatz
K753-40x30x10 Form A
 		etansare compacta piston TPU / NBR / Acetal 0,5 -30 NBR 5 10 - 5 K753 TPU 36,5 400 nu 40 Acetal 100 30
Informatii suplimentare dupa autentificare
6915200 PU-Kompakt-Kolbendichtsatz
K753-50x34x18,4 Form A
 		etansare compacta piston TPU / NBR / Acetal 0,5 -30 NBR 6,35 18,4 - 8 K753 TPU 45,4 400 nu 50 Acetal 100 34
Informatii suplimentare dupa autentificare
6915300 PU-Kompakt-Kolbendichtsatz
K753-63x47x18,4 Form A
 		etansare compacta piston TPU / NBR / Acetal 0,5 -30 NBR 6,35 18,4 - 8 K753 TPU 58,4 400 nu 63 Acetal 100 47
Informatii suplimentare dupa autentificare
6915400 PU-Kompakt-Kolbendichtsatz
K753-70x50x22,4 Form A
 		etansare compacta piston TPU / NBR / Acetal 0,5 -30 NBR 6,35 22,4 - 10 K753 TPU 64,2 400 nu 70 Acetal 100 50
Informatii suplimentare dupa autentificare
6915500 PU-Kompakt-Kolbendichtsatz
K753-80x60x22,4 Form A
 		etansare compacta piston TPU / NBR / Acetal 0,5 -30 NBR 6,35 22,4 - 10 K753 TPU 74,15 400 nu 80 Acetal 100 60
Informatii suplimentare dupa autentificare
6915600 PU-Kompakt-Kolbendichtsatz
K753-90x70x22,4 Form A
 		etansare compacta piston TPU / NBR / Acetal 0,5 -30 NBR 6,35 22,4 - 10 K753 TPU 84,15 400 nu 90 Acetal 100 70
Informatii suplimentare dupa autentificare
6915700 PU-Kompakt-Kolbendichtsatz
K753-100x75x22,4 Form A
 		etansare compacta piston TPU / NBR / Acetal 0,5 -30 NBR 6,35 22,4 - 12,5 K753 TPU 93,15 400 nu 100 Acetal 100 75
Informatii suplimentare dupa autentificare
6915800 PU-Kompakt-Kolbendichtsatz
K753-110x85x22,4 Form A
 		etansare compacta piston TPU / NBR / Acetal 0,5 -30 NBR 6,35 22,4 - 12,5 K753 TPU 103,1 400 nu 110 Acetal 100 85
Informatii suplimentare dupa autentificare
6916100 PU-Kompakt-Kolbendichtsatz
K753-63x47x20,5 Form A
 		etansare compacta piston TPU / NBR / Acetal 0,5 -30 NBR 3,1 20,5 - 8 K753 TPU 59 400 nu 63 Acetal 100 47
Informatii suplimentare dupa autentificare

Documente

K753_2015.pdf 390 KB

Avantaje

  • suprafata de alunecare din PU rezistenta la uzura
  • durata de viata indelungata
  • suprafata de ghidare robusta (inelul de etansare din PU profilat previne cedarea pistonului)
  • inele de ghidare unghiulare robuste: preiau mai bine fortele de forfecare decat alte seturi de etansare
  • excelenta compensare a jocului datorita designului consacrat al K753
  • chiar si la tuburile de cilindru subtiri, care „respira” sub presiune inalta, K753 ramane etans datorita combinatiei avantajoase dintre PU-ul foarte tenace al inelului de etansare si efectul elastic al elementului de pretensionare din NBR
  • montaj rapid si simplu in spatiile de instalare existente pentru dimensiunile uzuale de pe piata

Domenii de utilizare

Seturile compacte de etansari pentru piston tip K 753 au fost dezvoltate pentru constructii de pistoane dintr-o singura bucata.

Unitatea de etansare este alcatuita dintr-un inel de ghidare din poliuretan rezistent la uzura, pretensionat de un inel profilat din NBR. Pe ambele parti sunt dispuse inele de ghidare realizate din rasina acetalica.

Montaj

  • Fixarea inelului profilat NBR
  • Fixarea primei bucse unghiulare prin impingere in locas
  • Fixarea inelului profilat PU
  • Fixarea celei de-a doua bucse unghiulare prin inrastare
  • Gata!
