Inele de siguranta pentru alezaje, executie B, conform DIN 7993

Inel de siguranță DIN 7993 pentru alezaje
Inel de siguranță DIN 7993 pentru alezaje
Inel de siguranță DIN 7993 pentru alezaje

Descriere

Inelele de siguranță DIN 7993 execuția B din oțel pentru arcuri 1.1200 sau oțel inoxidabil 1.4310 sunt inele de siguranță din sârmă rotundă pentru fixarea axială a rulmenților, bucșelor și a altor componente în alezaje. Disponibile din stoc pentru diametre de alezaj de la 7 la 125 mm.
Spre informatiile si documentele tehnice
...
Informatii suplimentare dupa autentificare
Autentificare
Filtru
Filtru produse
Diametru gaura - d1
Diametru sarma - d
Diametrul exterior inel - De
Toleranta
Deschidere - m
Diametru canal - d2
Material
Numar articol Diametru gaura - d1 (mm) Diametru sarma - d Diametrul exterior inel - De (mm) Toleranta Deschidere - m Diametru canal - d2 (mm) Material
FR/B/10 Inel siguranta DIN 7993 - pentru alezaj
d=0,8 De=10,9 +0,3 m=4
 		10 0,8 10,9 -0,3 mm 4 10,8 otel de arc 1.1200
Informatii suplimentare dupa autentificare
FR/B/100 Inel siguranta DIN 7993 - pentru alezaj
d=3,2 De=104,2 +1,2 m=32
 		100 3,2 104,2 -1,2 mm 32 103,2 otel de arc 1.1200
Informatii suplimentare dupa autentificare
FR/B/100A2 Inel siguranta DIN 7993 - pentru alezaj
d=3,2 De=104,2 +1,2 m=32
 		100 3,2 104,2 -1,2 mm 32 103,2 inox 1.4310
Informatii suplimentare dupa autentificare
FR/B/105 Inel siguranta DIN 7993 - pentru alezaj
d=3,2 De=109,2 +1,2 m=32
 		105 3,2 109,2 -1,2 mm 32 108,2 otel de arc 1.1200
Informatii suplimentare dupa autentificare
FR/B/105A2 Inel siguranta DIN 7993 - pentru alezaj
d=3,2 De=109,2 +1,2 m=32
 		105 3,2 109,2 -1,2 mm 32 108,2 inox 1.4310
Informatii suplimentare dupa autentificare
FR/B/10A2 Inel siguranta DIN 7993 - pentru alezaj
d=0,8 De=10,9 +0,3 m=4
 		10 0,8 10,9 -0,3 mm 4 10,8 inox 1.4310
Informatii suplimentare dupa autentificare
FR/B/110 Inel siguranta DIN 7993 - pentru alezaj
d=3,2 De=114,2 +1,2 m=32
 		110 3,2 114,2 -1,2 mm 32 113,2 otel de arc 1.1200
Informatii suplimentare dupa autentificare
FR/B/110A2 Inel siguranta DIN 7993 - pentru alezaj
d=3,2 De=114,2 +1,2 m=32
 		110 3,2 114,2 -1,2 mm 32 113,2 inox 1.4310
Informatii suplimentare dupa autentificare
FR/B/115 Inel siguranta DIN 7993 - pentru alezaj
d=3,2 De=119,2 +1,2 m=32
 		115 3,2 119,2 -1,2 mm 32 118,2 otel de arc 1.1200
Informatii suplimentare dupa autentificare
FR/B/115A2 Inel siguranta DIN 7993 - pentru alezaj
d=3,2 De=119,2 +1,2 m=32
 		115 3,2 119,2 -1,2 mm 32 118,2 inox 1.4310
Informatii suplimentare dupa autentificare
FR/B/12 Inel siguranta DIN 7993 - pentru alezaj
d=1 De=13,2 +0,4 m=6
 		12 1 13,2 -0,4 mm 6 13 otel de arc 1.1200
Informatii suplimentare dupa autentificare
FR/B/120 Inel siguranta DIN 7993 - pentru alezaj
d=3,2 De=124,2 +1,2 m=32
 		120 3,2 124,2 -1,2 mm 32 123,2 otel de arc 1.1200
Informatii suplimentare dupa autentificare

Descriere

Inelul de siguranță DIN 7993 execuția B este un inel de siguranță din sârmă rotundă pentru montaj în alezaje. La montaj, inelul este comprimat cu un clește pentru inele de siguranță, introdus în alezaj și apoi se destinde în canalul prevăzut. Fixează componente precum rulmenți, bucșe sau roți dințate împotriva deplasării axiale.

Inelul este disponibil în două materiale. Inelul de siguranță din oțel pentru arcuri 1.1200 conform EN 10270-1 (Ck65/Ck67) atinge o rezistență la tracțiune Rm de aproximativ 1850 N/mm² și este execuția standard economică. Inelul de siguranță din oțel inoxidabil 1.4310 conform EN 10270-3 (X10CrNi188) atinge o rezistență la tracțiune Rm de aproximativ 1600 N/mm² și este rezistent la coroziune în medii umede sau cu solicitare chimică. HENNLICH oferă consultanță la alegerea variantei de material potrivite.

Dimensiunile depind de diametrul alezajului d1, de la 7 la 125 mm. Diametrul sârmei d, lățimea de deschidere m și fundul canalului d2 sunt stabilite pentru fiecare mărime constructivă în DIN 7993 execuția B, iar diametrul inelului De în stare nepretensionată este mai mare decât diametrul alezajului respectiv.

Ambele variante de material sunt disponibile din stoc pentru toate mărimile standard, astfel încât diferite diametre de alezaj sunt acoperite fără execuții speciale.

Caracteristici

  • StandardDIN 7993, execuția B (pentru alezaje)
  • MaterialOțel pentru arcuri 1.1200 (EN 10270-1) sau oțel inoxidabil 1.4310 (EN 10270-3)
  • Rezistență la tracțiune Rmaprox. 1850 N/mm² (1.1200) resp. 1600 N/mm² (1.4310)
  • Diametru al alezajului d17 până la 125 mm
  • Diametru al sârmei d0,8 până la 3,2 mm
  • d1diametru al alezajului
  • ddiametru al sârmei

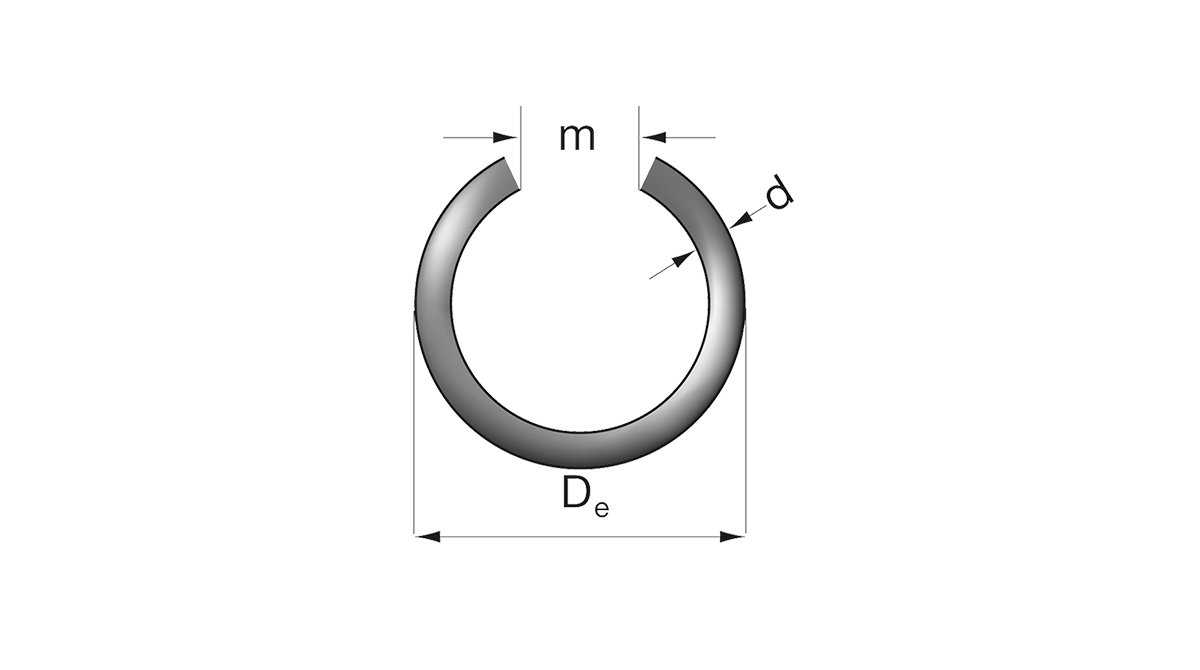

  • Dediametru al inelului cu toleranță
  • mlățime de deschidere
  • d2fundul canalului
Diametrul inelului De în stare nepretensionată este mai mare decât diametrul alezajului d1. La montaj, inelul este comprimat la dimensiunea de montaj și, după introducere, se destinde în canalul cu fundul canalului d2.

Avantaje

  • Fixare axială care economisește spațiu, fără șuruburi sau îmbinări sudate suplimentare
  • Două variante de material disponibile: oțel pentru arcuri 1.1200 și oțel inoxidabil 1.4310 conform EN 10270-3, HENNLICH oferă consultanță la alegere
  • Dimensiuni standardizate conform DIN 7993 execuția B pentru diametre de alezaj de la 7 la 125 mm, disponibile din stoc
  • Reutilizabil, dacă inelul nu este deformat plastic după demontare
  • Montaj și demontare simple cu un clește pentru inele de siguranță

Domenii de utilizare

Poziționarea rulmenților în alezajele carcasei
Fixează axial rulmenții în alezajul carcasei și împiedică deplasarea sub sarcina de lucru.
Carcase de pompe
Fixează rulmenții și alte componente în alezajele carcaselor de pompe împotriva mișcării axiale.
Cilindri hidraulici și pneumatici
Poziționează bucșele de ghidare și componentele în alezajul cilindrului.
Angrenaje, ca distanțier
Pe lângă fixarea axială, poate fi utilizat pentru a realiza distanțe definite între componente în alezaj.

Reguli de bune practici

Do's:
  • Verificați inelul înainte de montaj privind deformările și fisurile
  • Respectați lățimea de deschidere m și fundul canalului d2 conform DIN 7993 execuția B
  • HENNLICH oferă consultanță la alegerea variantei de material pentru medii umede sau cu solicitare chimică
  • Utilizați un clește potrivit pentru inele de siguranță pentru alezaje
Don'ts:
  • Nu comprimați inelul peste dimensiunea necesară, există riscul unei deformări permanente
  • Nu utilizați un canal deteriorat sau uzat
  • Nu utilizați oțelul pentru arcuri 1.1200 permanent în medii umede sau corozive
  • Nu reutilizați un inel vizibil deformat după demontare

Montaj

  1. Verificați canalul din alezaj privind curățenia, bavurile și deteriorările.
  2. Utilizați un clește pentru inele de siguranță pentru alezaje, nu o șurubelniță sau o sculă necorespunzătoare.
  3. Comprimați inelul uniform și introduceți-l în alezaj.
  4. Împingeți inelul până în poziția canalului și lăsați-l să se fixeze uniform.
  5. Verificați poziția inelului vizual și prin apăsare ușoară.
La diametre nominale mai mari, un manșon de montaj conic facilitează introducerea uniformă a inelului.

Întrebări frecvente

Care este diferența dintre inelele de siguranță pentru arbori (execuția A) și cele pentru alezaje (execuția B)?

Execuția A se lărgește elastic la montaj și se împinge pe un canal de arbore, execuția B se comprimă și se destinde în canalul interior al unui alezaj. Ambele sunt standardizate conform DIN 7993, dar diferă prin poziția canalului, sensul de montaj și sculă.

Ce material este potrivit pentru inelele de siguranță în medii umede sau agresive?

Inelul de siguranță din oțel inoxidabil 1.4310 conform EN 10270-3 este rezistent la coroziune și atinge o rezistență la tracțiune Rm de aproximativ 1600 N/mm². Inelul de siguranță din oțel pentru arcuri 1.1200 conform EN 10270-1 este execuția standard economică pentru medii uscate. HENNLICH oferă consultanță la alegerea variantei de material potrivite.

Ce sculă este necesară pentru montajul unui inel de siguranță într-un alezaj?

Un clește pentru inele de siguranță pentru alezaje. Inelul de siguranță conform DIN 7993 este înfășurat din sârmă rotundă și nu are urechi de montaj; cleștele îl comprimă uniform și îl conduce în alezaj până la canal. La diametre nominale mai mari, un manșon de montaj conic facilitează introducerea uniformă.

Poate fi reutilizat un inel de siguranță după demontare?

Da, dacă inelul nu este deformat plastic sau deteriorat, iar canalul rămâne intact. După fiecare demontare, inelul trebuie verificat privind fisurile, deformările și rotația corectă, înainte de a fi montat din nou.

De ce diametrul inelului unui inel de siguranță pentru alezaje este mai mare decât diametrul alezajului?

Pentru că diametrul inelului De în stare nepretensionată depășește diametrul alezajului d1 și este redus la dimensiunea de montaj abia prin comprimarea cu cleștele pentru inele de siguranță. După montaj, inelul se destinde în canal și generează forța de apăsare pentru fixarea axială.
