Descriere
Inelele F307 se fabrică prin așchiere din materialul compozit din țesătură dură HGW92. HGW92 este alcătuit din țesătură din fibre sintetice cu rășină fenolică modificată și se caracterizează printr-o rezistență statică la compresiune de până la 340 N/mm² la +23°C. Coeficientul de frecare pe o suprafață de oțel cu 0,2 Ra µm este de 0,05, ceea ce reduce clar uzura suprafețelor metalice de contact față de ghidajele metalice.Intervalul de temperatură de utilizare este de la -40°C până la +120°C. Viteza maximă de alunecare admisibilă este de 1,0 m/s. Presiunea superficială este limitată la sub 100 N/mm² la +23°C și scade la sub 50 N/mm² la +60°C: la dimensionarea lungimii de ghidare, presiunea superficială trebuie luată de aceea cu factorul de siguranță 2.
F307 este potrivit pentru fluide hidraulice pe bază de ulei mineral, precum și pentru fluide ecologice, cum sunt bio-uleiurile și esterii sintetici. În apă, în fluide HFA, HFB, HFC și în fluide dificil inflamabile, temperatura de utilizare admisibilă poate fi restricționată; această utilizare trebuie verificată de la caz la caz.
Fiecare inel se livrează gata de montaj, cu muchii teșite și tăietură oblică, ceea ce ușurează introducerea în canal și asigură o fixare fermă. Gama de produse acoperă Ø tijă de la 16 mm și Ø piston de la 30 mm. Pentru diametre mai mari, HENNLICH recomandă inelul de ghidare F506.
Caracteristici
- MaterialHGW92 (țesătură din fibre sintetice cu rășină fenolică modificată)
- Interval de temperatură-40°C până la +120°C
- Viteză de alunecare max.1,0 m/s
- Rezistență statică la compresiune (+23°C)< 340 N/mm²
- Presiune superficială max. admisibilă (+23°C)< 100 N/mm²
- Presiune superficială max. admisibilă (+60°C)< 50 N/mm²
- Dilatare termică max.35 × 10⁻⁶ /°C
- Coeficient de frecare (suprafață de oțel 0,2 Ra µm)0,05
- Grosime S2,5 mm
- Medii potriviteUlei mineral, bio-uleiuri, esteri sintetici; HFA/HFB/HFC/apă numai după verificare de la caz la caz
- Formă de livrareTăietură oblică, muchii teșite, gata de montaj

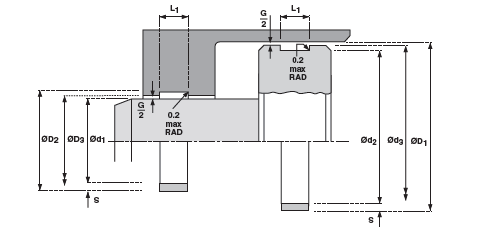

- d1Diametru exterior al tijei (Ø nominal)
- D1Diametru interior al tubului de piston (Ø nominal)
- D2 / d2Diametru la fundul canalului
- D3 / d3Diametru exterior al canalului (calculat din Ø nominal ± G)
- L1Lățimea inelului de ghidare
- SGrosimea peretelui
- GDimensiunea jocului (G min./G max. se preiau din tabelul de dimensiuni)
Avantaje
- Coeficientul de frecare de 0,05 pe suprafețe de oțel protejează suprafețele metalice de contact și reduce necesarul de energie la mișcările cilindrului.
- Egalizarea presiunii este asigurată deja prin fantele axiale ale inelului de ghidare din material plastic, astfel încât presiunea hidrodinamică de antrenare este evitată.
- Absorbția de apă nemăsurabilă a materialului HGW92 împiedică blocarea prin umflare în funcționare.
- Tăietura oblică și muchiile teșite permit introducerea fără scule speciale și scurtează timpul de montaj.
- Disponibil din stoc pentru Ø tijă 16–80 mm și Ø piston 30–90 mm; dimensiuni speciale cu termene scurte de livrare la cerere.
Domenii de utilizare
- Cilindri hidraulici (hidraulică ușoară și medie)
- Inelele F307 ghidează pistoanele și tijele în cilindri hidraulici la presiuni de lucru de până la 350 bar (hidraulică ușoară), respectiv 500 bar (hidraulică medie). Utilizare preferată la diametre mai mici, până la Ø 90 mm.
- Mașini-unelte
- Utilizare în cilindri de avans și cilindri de prindere, unde se cer frecare redusă și ghidare precisă la fluide hidraulice pe bază de ulei mineral.
- Utilaje de ridicare și platforme de ridicare
- Ghidarea cilindrilor de ridicare în platforme de ridicare auto și utilaje industriale de ridicare; comportamentul redus de stick-slip al materialului HGW92 contribuie la o ridicare lină.
- Mașini de injecție
- Ghidarea cilindrilor de închidere și de injecție, unde absorbția de apă nemăsurabilă a materialului asigură stabilitatea dimensională la variații ale temperaturii de lucru.
- Ghidaje de coloană în prese și mașini automate de ștanțat
- Inelele F307 ghidează tijele și coloanele în prese de ștanțat și mașini similare, unde apar forțe laterale mari pe suprafața de ghidare.
- Echipamente anexă pentru mașini agricole
- Cilindrii hidraulici din echipamentele anexă (pluguri, cositori) funcționează cu ulei mineral și bio-uleiuri; F307 este potrivit pentru ambele medii și rezistă la temperaturi variabile.
- Vehicule de transport intern
- Cilindrii catargului de ridicare din stivuitoare și vehicule similare utilizează forma constructivă compactă a inelelor F307 la diametre mici până la medii ale cilindrilor.
Reguli de bune practici
Do's:- Dimensionați lățimea inelului de ghidare și presiunea superficială cu factor de siguranță 2
- Ungeți suprafețele de alunecare înainte de montaj cu HZ103 sau cu o unsoare compatibilă
- Respectați dimensiunile de montaj conform fișei tehnice: tijă f9/f8, piston H11/H8
- Înainte de montaj verificați ca muchiile pieselor de ghidare să fie fără bavuri și rotunjite
- Depozitați răcoros, uscat și ferit de lumină până la montaj
- Utilizarea în hidraulică HFA, HFB, HFC sau cu apă fără verificarea prealabilă a temperaturii și a mediului
- Viteza de alunecare peste 1,0 m/s
- Presiunea superficială peste 100 N/mm² la +23°C, respectiv peste 50 N/mm² la +60°C
- Alezaje radiale pe suprafețele active de alunecare peste care trec garniturile sau inelele de ghidare
- Montajul cu scule metalice ascuțite, care pot tăia sau deteriora inelul
Montaj
- Curățați canalul, tubul de cilindru și tija de impurități, așchii metalice și murdărie înainte de montaj; verificați spațiile de montaj privind deteriorări.
- Toate muchiile de pe suprafețele de alunecare trebuie să fie fără bavuri și bine rotunjite; alezajele radiale de pe suprafețele de alunecare trebuie evitate, deoarece pot tăia elementele de etanșare și ghidajele.
- Ungeți suprafețele de alunecare ale pieselor metalice înainte de montare cu o unsoare curată, neagresivă (de ex. unsoare pentru garnituri HENNLICH HZ103).
- Poziționați inelul F307 cu tăietura oblică și introduceți-l uniform în canal; fără răsucire, fără întindere excesivă.
- Verificați dimensiunile de montaj: tijă Ø d1 conform f9 (mai bine f8); tub de piston Ø D1 conform H11 (mai bine H8). Adâncimea rugozității suprafeței de alunecare max. Ra 0,4 µm / Rt 4 µm; suprafețe statice max. Ra 3,2 µm / Rt 16 µm.
- Respectați dimensiunea jocului G între G min. și G max. din tabelul de dimensiuni; la calculul lungimii de ghidare luați presiunea superficială cu factor de siguranță 2.
- După montaj, aerisiți cu grijă cilindrul pentru a evita incluziunile de aer, care pot deteriora garniturile și ghidajele.
Întrebări frecvente
- Până la ce temperatură pot fi utilizate continuu inelele de ghidare F307?
Inelele F307 din HGW92 sunt dimensionate pentru funcționare continuă la -40°C până la +120°C. În fluide hidraulice dificil inflamabile (HFA, HFB, HFC) și în apă, limita superioară poate fi restricționată și trebuie verificată de la caz la caz.
- Care este diferența dintre F307 și F506?
F307 se utilizează pentru diametre mai mici și se fabrică prin așchiere din materialul HGW92 (țesătură din fibre sintetice cu rășină fenolică modificată). F506 este produsul premium dintr-un material compozit din țesătură fină de poliester cu adaos de lubrifiant PTFE și este potrivit pentru diametre mai mari și solicitări mai exigente.
- Cum determin dimensiunea corectă a jocului G pentru canal?
Dimensiunea jocului G se preia din tabelul de dimensiuni din fișa tehnică (G min. și G max. în funcție de diametru și de grosimea peretelui S). Pentru aplicațiile fără garnituri se aplică valori G proprii; la canalele combinate de ghidare și etanșare trebuie găsit un compromis între cerințele G. Specialiștii în tehnica aplicațiilor HENNLICH oferă consultanță la dimensionare.
- Pot utiliza F307 în fluide hidraulice biodegradabile?
Da. F307 este aprobat pentru bio-uleiuri (esteri biodegradabili și fluide similare ecologice). Pentru utilizarea în fluide HFA, HFB și HFC, precum și în apă, temperatura de lucru admisibilă trebuie verificată de la caz la caz.
- Ce rugozitate a suprafeței trebuie să aibă suprafața de contact (tijă/tub de cilindru)?
Suprafața de alunecare (tijă sau alezaj de cilindru) poate avea cel mult Ra 0,4 µm și Rt 4 µm. Suprafețele statice (fundul canalului, peretele exterior al canalului) sunt limitate la max. Ra 3,2 µm / Rt 16 µm. Tijele sunt de regulă cromate dur și rectificate la o duritate minimă de 45 HRC, tuburile de cilindru sunt honuite.
- De ce trebuie dimensionată presiunea superficială cu factor de siguranță 2?
Valorile limită ale presiunii superficiale indicate în fișa tehnică (100 N/mm² la +23°C, 50 N/mm² la +60°C) sunt valori maxime. Deoarece în funcționare șocurile de presiune pot atinge un multiplu al presiunii sistemului, iar rezistența materialelor plastice scade odată cu temperatura, HENNLICH prescrie aplicarea factorului de siguranță 2 la calculul lungimii de ghidare.
