Descriere

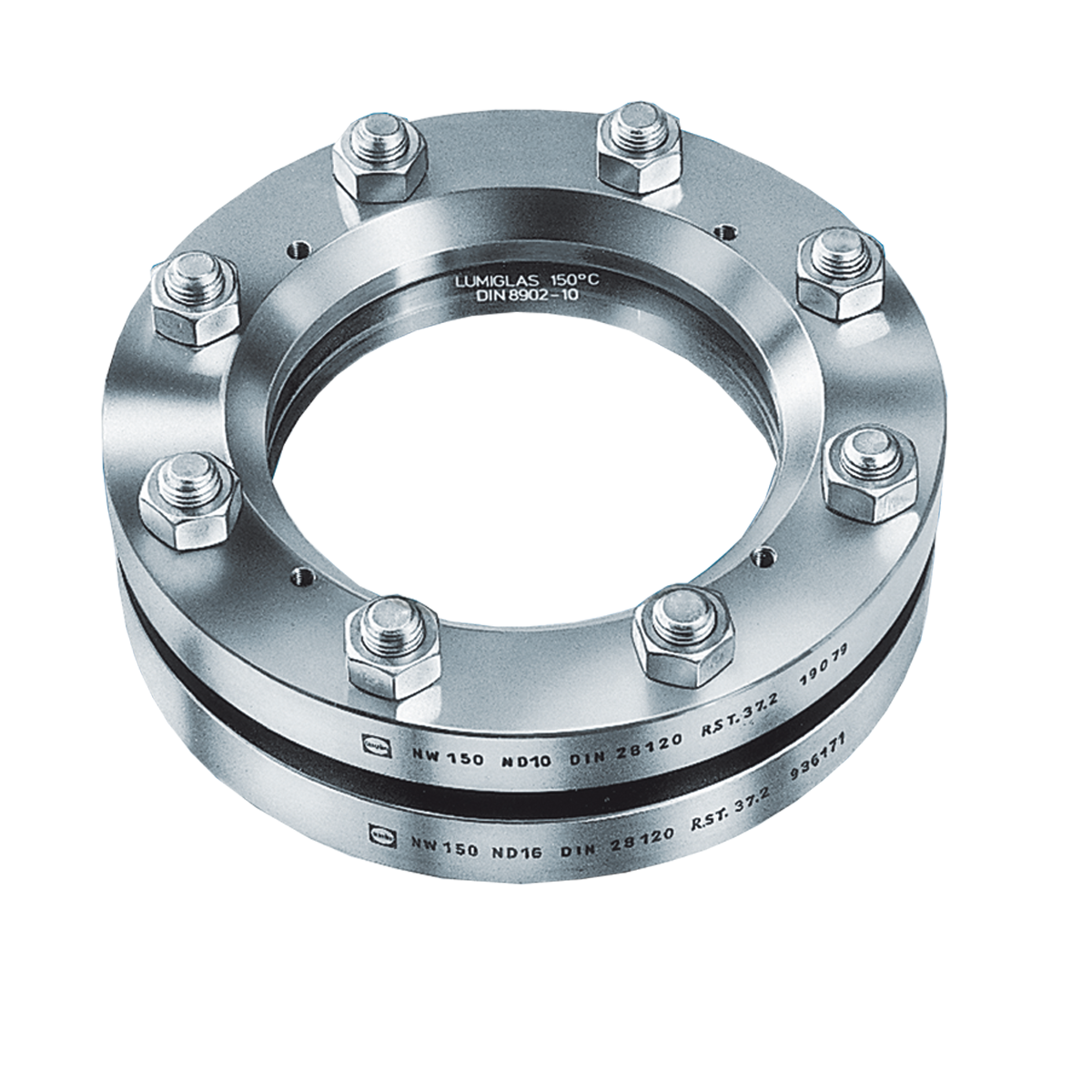

Armaturile cu vizor conform DIN 28120 sunt vizoare rotunde cu flansa, montajul fiind realizat prin sudura. Flansele sunt fixate ferm intre ele prin suruburi, intre ele fiind plasata sticla tehnica, fiecare cu o etansare catre flansa superioara si inferioara.
Aceste armaturi respecta configuratia si dimensiunile specificate in DIN 28120, pentru DN 50 pana la DN 200. Grosimile flanselor dimensionate conform acestei norme asigura sustinerea fara deformari a vizorului.
O conditie esentiala este sudarea corecta a flansei.
Aveti intrebari? Suntem bucurosi sa va ajutam!
| Numar articol | materialul flan¡ei de sudurà | temperatura de lucru (°C) | presiune nominalà (Bar) | dimensiune nominală | materialul flan¡ei superioare | materialul sticlei | |
|---|---|---|---|---|---|---|---|
|
0206.055.00.B
vizor circular S/S conf. DIN 28120, DN 150, PN 06 |
o¯el RSt 37-2 | 280 | 6 | 150 | o¯el RSt 37-2 | sticlà borosilicat |
Informatii suplimentare dupa autentificare
|
|
0206.055.00.N
vizor circular S/S conf. DIN 28120, DN 150, PN 06 |
o¯el RSt 37-2 | 150 | 6 | 150 | o¯el RSt 37-2 | sticlà natroncalc |
Informatii suplimentare dupa autentificare
|
|
0206.056.00.B
vizor circular S/S conf. DIN 28120, DN 200, PN 06 |
o¯el RSt 37-2 | 280 | 6 | 200 | o¯el RSt 37-2 | sticlà borosilicat |
Informatii suplimentare dupa autentificare
|
|
0206.056.00.N
vizor circular S/S conf. DIN 28120, DN 200, PN 06 |
o¯el RSt 37-2 | 150 | 6 | 200 | o¯el RSt 37-2 | sticlà natroncalc |
Informatii suplimentare dupa autentificare
|
|
0206.065.00.B
vizor circular E/S conf. DIN 28120, DN 150, PN 06 |
o¯el inox 1.4571 | 280 | 6 | 150 | o¯el RSt 37-2 | sticlà borosilicat |
Informatii suplimentare dupa autentificare
|
|
0206.065.00.N
vizor circular E/S conf. DIN 28120, DN 150, PN 06 |
o¯el inox 1.4571 | 150 | 6 | 150 | o¯el RSt 37-2 | sticlà natroncalc |
Informatii suplimentare dupa autentificare
|
|
0206.066.00.B
vizor circular E/S conf. DIN 28120, DN 200, PN 06 |
o¯el inox 1.4571 | 280 | 6 | 200 | o¯el RSt 37-2 | sticlà borosilicat |
Informatii suplimentare dupa autentificare
|
|
0206.066.00.N
vizor circular E/S conf. DIN 28120, DN 200, PN 06 |
o¯el inox 1.4571 | 150 | 6 | 200 | o¯el RSt 37-2 | sticlà natroncalc |
Informatii suplimentare dupa autentificare
|
|
0206.074.00.B
vizor circular E/E conf. DIN 28120, DN 125, PN 06 |
o¯el inox 1.4571 | 280 | 6 | 125 | o¯el inox 1.4541 | sticlà borosilicat |
Informatii suplimentare dupa autentificare
|
|
0206.074.00.N
vizor circular E/E conf. DIN 28120, DN 125, PN 06 |
o¯el inox 1.4571 | 150 | 6 | 125 | o¯el inox 1.4541 | sticlà natroncalc |
Informatii suplimentare dupa autentificare
|
|
0206.075.00.B
vizor circular E/E conf. DIN 28120, DN 150, PN 06 |
o¯el inox 1.4571 | 280 | 6 | 150 | o¯el inox 1.4541 | sticlà borosilicat |
Informatii suplimentare dupa autentificare
|
|
0206.075.00.N
vizor circular E/E conf. DIN 28120, DN 150, PN 06 |
o¯el inox 1.4571 | 150 | 6 | 150 | o¯el inox 1.4541 | sticlà natroncalc |
Informatii suplimentare dupa autentificare
|
Montaj
Montaj prin sudare sau prin insurubare, completa cu etansari, sticla tehnica si elemente de fixare precum suruburi.
Domenii de utilizare
Pentru monitorizarea interiorului rezervoarelor, cazanelor, silozurilor, malaxoarelor, conductelor etc.
Avantaje
Combinarea cu lampi Lumiglas, pentru utilizare in zone cu risc de explozie sau fara risc de explozie, este posibila.
Flansele vizoarelor pot fi prevazute cu gauri filetate suplimentare corespunzatoare pentru montajul acestor lampi.
