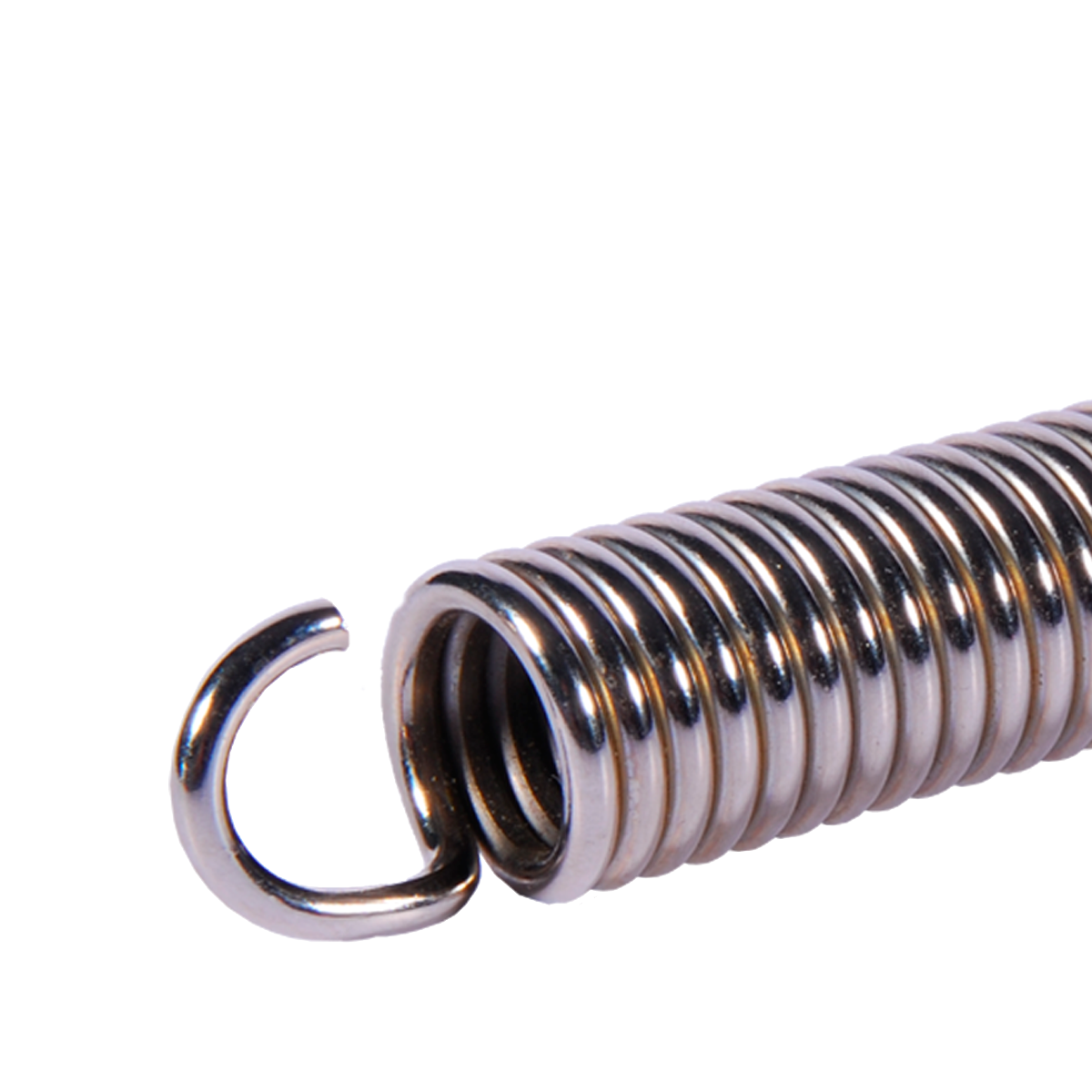

Arc de tractiune
Parametri dimensionali ai arcurilor de tractiune
Descriere
Arcurile de tractiune prezentate sunt arcuri elicoidale cilindrice, fabricate din sarma rotunda cu diametru constant.
Acestea prezinta o caracteristica liniara, iar directia principala de solicitare este axa arcului. Arcurile noastre de tractiune standard, livrabile din stoc, sunt produse conform cerintelor de calitate pentru arcurile de tractiune formate la rece, in conformitate cu DIN 2097, clasa 2.
Pentru preluarea fortei, ambele capete sunt prevazute cu urechi. Urechile sunt inchise (m = 0), iar deschiderea acestora este decalata la 180°.
Informatii suplimentare dupa autentificare
Aveti intrebari? Suntem bucurosi sa va ajutam!
Ing. Larisa Pasca
Asistent Comercial arcuri standard
Filtru produse
Filtru
Diametrul sârmei - d [mm]
Diametrul exterior - De [mm]
Lungimea în repaos - Lo [mm]
Lungimea arcului fara urechi - Lk [mm]
Lungimea urechii - Lh [mm]
Constanta arcului - R [N/mm]
Lungimea maxim admisa - Ln [mm]
Cursa maxima admisa - sn [mm]
Forta maxima admisa - Fn [N]
| Numar articol | Diametrul sârmei - d (mm) | Diametrul exterior - De (mm) | Lungimea în repaos - Lo (mm) | Lungimea arcului fara urechi - Lk (mm) | Lungimea urechii - Lh (mm) | Constanta arcului - R (N/mm) | Lungimea maxim admisa - Ln (mm) | Cursa maxima admisa - sn (mm) | Forta maxima admisa - Fn (N) | Materialul arcului de tractiune | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
05/1
Arc tract la metru-O.A 1.1200 d=0,5 De=3,5 Lo=1000 |
0,5 | 3,5 | 1000 | – | – | – | – | – | – | otel de arc 1.1200 EN 10270-1 |
Informatii suplimentare dupa autentificare
|
|
05/1/1
Arc tracțiune-oțel arc 1.1200 d=0,5 De=3,5 Lo=15,8 Lk=10,8 |
0,5 | 3,5 | 15,8 | 10,8 | 2,5 | 1,15 | 27,6 | 11,8 | 14,8 | otel de arc 1.1200 EN 10270-1 |
Informatii suplimentare dupa autentificare
|
|
05/1/2
Arc tracțiune-oțel arc 1.1200 d=0,5 De=3,5 Lo=25,8 Lk=20,8 |
0,5 | 3,5 | 25,8 | 20,8 | 2,5 | 0,58 | 49,2 | 23,3 | 14,8 | otel de arc 1.1200 EN 10270-1 |
Informatii suplimentare dupa autentificare
|
|
05/1/3
Arc tracțiune-oțel arc 1.1200 d=0,5 De=3,5 Lo=35,9 Lk=30,9 |
0,5 | 3,5 | 35,9 | 30,9 | 2,5 | 0,39 | 70,7 | 34,8 | 14,8 | otel de arc 1.1200 EN 10270-1 |
Informatii suplimentare dupa autentificare
|
|
05/1/4
Arc tracțiune-oțel arc 1.1200 d=0,5 De=3,5 Lo=45,9 Lk=40,9 |
0,5 | 3,5 | 45,9 | 40,9 | 2,5 | 0,29 | 92,3 | 46,4 | 14,8 | otel de arc 1.1200 EN 10270-1 |
Informatii suplimentare dupa autentificare
|
|
05/1/5
Arc tracțiune-oțel arc 1.1200 d=0,5 De=3,5 Lo=55,9 Lk=50,9 |
0,5 | 3,5 | 55,9 | 50,9 | 2,5 | 0,23 | 113,8 | 57,9 | 14,8 | otel de arc 1.1200 EN 10270-1 |
Informatii suplimentare dupa autentificare
|
|
05/1/A
Arc tracțiune-oțel arc 1.1200 d=0,5 De=3,5 Lo=19,8 Lk=14,8 |
0,5 | 3,5 | 19,8 | 14,8 | 2,5 | 0,83 | 36,2 | 16,4 | 14,8 | otel de arc 1.1200 EN 10270-1 |
Informatii suplimentare dupa autentificare
|
|
05/2
Arc tract la metru-O.A 1.1200 d=0,5 De=4,5 Lo=1000 |
0,5 | 4,5 | 1000 | – | – | – | – | – | – | otel de arc 1.1200 EN 10270-1 |
Informatii suplimentare dupa autentificare
|
|
05/2/1
Arc tracțiune-oțel arc 1.1200 d=0,5 De=4,5 Lo=16,9 Lk=10,8 |
0,5 | 4,5 | 16,9 | 10,8 | 3,1 | 0,49 | 37,9 | 21 | 11,1 | otel de arc 1.1200 EN 10270-1 |
Informatii suplimentare dupa autentificare
|
|
05/2/2
Arc tracțiune-oțel arc 1.1200 d=0,5 De=4,5 Lo=27 Lk=20,8 |
0,5 | 4,5 | 27 | 20,8 | 3,1 | 0,25 | 68,4 | 41,4 | 11,1 | otel de arc 1.1200 EN 10270-1 |
Informatii suplimentare dupa autentificare
|
|
05/2/3
Arc tracțiune-oțel arc 1.1200 d=0,5 De=4,5 Lo=37 Lk=30,8 |
0,5 | 4,5 | 37 | 30,8 | 3,1 | 0,16 | 98,9 | 61,9 | 11,1 | otel de arc 1.1200 EN 10270-1 |
Informatii suplimentare dupa autentificare
|
|
05/2/4
Arc tracțiune-oțel arc 1.1200 d=0,5 De=4,5 Lo=47 Lk=40,8 |
0,5 | 4,5 | 47 | 40,8 | 3,1 | 0,12 | 129,4 | 82,4 | 11,1 | otel de arc 1.1200 EN 10270-1 |
