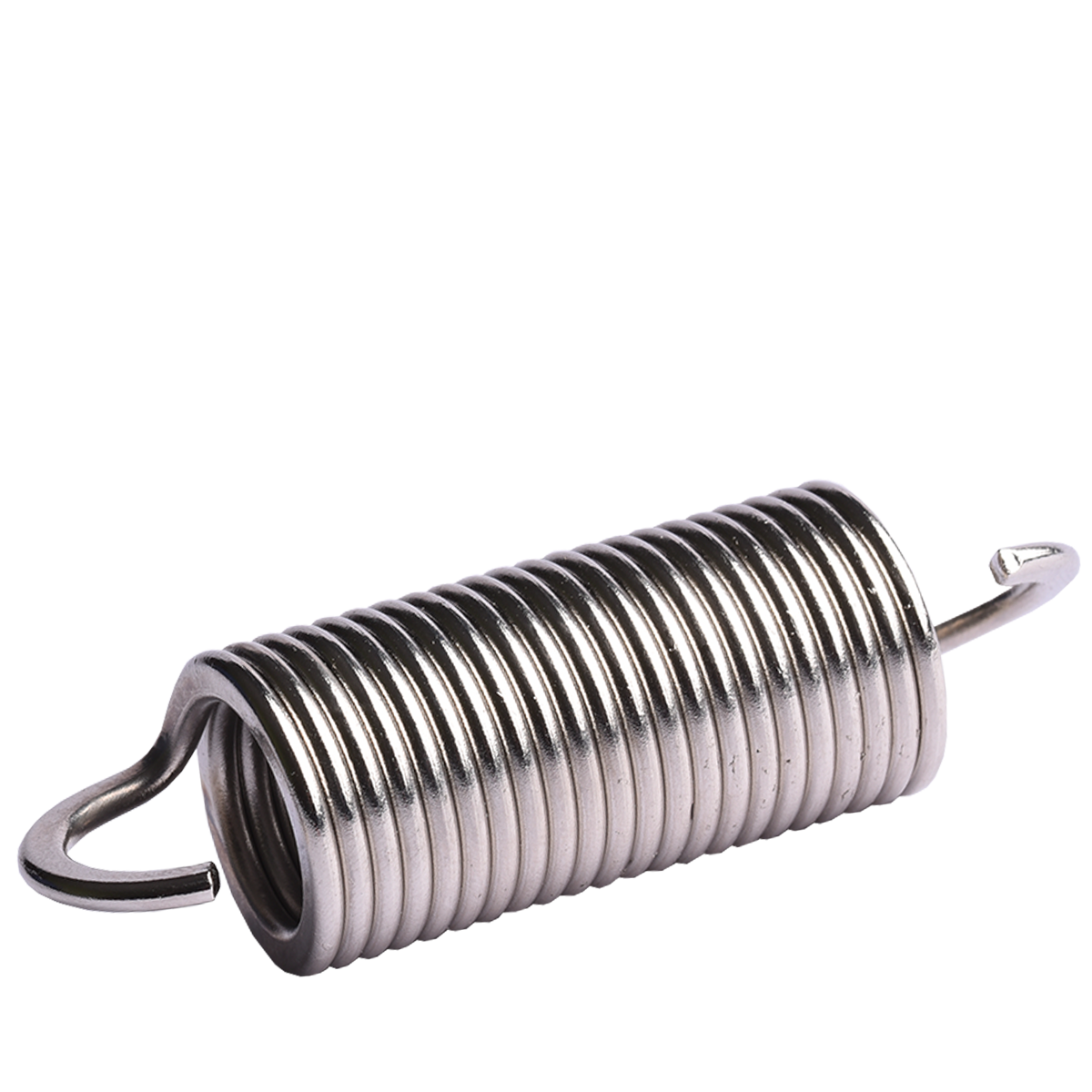

Arcuri de tractiune cu sarma ovala din otel de inalta performanta 1.7102
Dimensiuni ale arcurilor de tractiune din sarma ovala
Forte mai mari in conditii de spatiu compact
Descriere
Pentru aplicatii cu solicitari dinamice ridicate si spatiu restrans, arcurile noastre de tractiune patentate din sarma ovala reprezinta solutia ideala. Profilul special al sarmei reduce tensiunea de indoire cu 43%, ceea ce confera stabilitate sporita la nivelul spirelor si o durata de viata de pana la 1000 de ori mai mare. In ciuda dimensiunilor relativ compacte, aceste arcuri genereaza forte superioare si prezinta o relaxare minima.
Informatii suplimentare dupa autentificare
Aveti intrebari? Suntem bucurosi sa va ajutam!
Ing. Larisa Pasca
Asistent Comercial arcuri standard
Filtru produse
Filtru
Diametrul exterior - De [mm]
Lungimea în repaos - Lo [mm]
Lungimea arcului fara urechi - Lk [mm]
Lungimea urechii - Lh [mm]
Constanta arcului - R [N/mm]
Lungimea maxim admisa - Ln [mm]
Cursa maxima admisa - sn [mm]
Forta maxima admisa - Fn [N]
| Numar articol | Grosime sarma - t (mm) | Latime sarma - a (mm) | Diametrul exterior - De (mm) | Lungimea în repaos - Lo (mm) | Lungimea arcului fara urechi - Lk (mm) | Lungimea urechii - Lh (mm) | Constanta arcului - R (N/mm) | Lungimea maxim admisa - Ln (mm) | Cursa maxima admisa - sn (mm) | Forta maxima admisa - Fn (N) | Materialul arcului de tractiune | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HZ44/11
Arc tracțiune sârmă ovală 1.4310 - Heavy Duty t=4,4 a=7,1 De=32 Lo=86,2 |
4,4 | 7,2 | 33 | 91 | 66 | 12,5 | 44,46 | 128 | 37 | 2000 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
HZ44/12
Arc tracțiune sârmă ovală 1.4310 - Heavy Duty t=4,4 a=7,1 De=32 Lo=99,4 |
4,4 | 7,2 | 33 | 100 | 74,8 | 12,5 | 38,9 | 142 | 42 | 2000 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
HZ44/13
Arc tracțiune sârmă ovală 1.4310 - Heavy Duty t=4,4 a=7,1 De=32 Lo=117 |
4,4 | 7,2 | 33 | 113 | 88 | 12,5 | 32,76 | 163 | 50 | 2000 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
HZ44/14
Arc tracțiune sârmă ovală 1.4310 - Heavy Duty t=4,4 a=7,1 De=32 Lo=139 |
4,4 | 7,2 | 33 | 135 | 110 | 12,5 | 25,93 | 199 | 64 | 2000 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
HZ44/15
Arc tracțiune sârmă ovală 1.4310 - Heavy Duty t=4,4 a=7,1 De=32 Lo=161 |
4,4 | 7,1 | 32 | 161 | 136,4 | 12,3 | 22,44 | 234,5 | 73,5 | 2000 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
HZ44/16
Arc tracțiune sârmă ovală 1.4310 - Heavy Duty t=4,4 a=7,1 De=32 Lo=192 |
4,4 | 7,1 | 32 | 192 | 167,2 | 12,4 | 18,2 | 282,7 | 90,7 | 2000 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
HZ44/17
Arc tracțiune sârmă ovală 1.4310 - Heavy Duty t=4,4 a=7,1 De=32 Lo=227 |
4,4 | 7,1 | 32 | 227 | 202,4 | 12,3 | 14,96 | 337,3 | 110,3 | 2000 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
HZ44/21
Arc tracțiune sârmă ovală 1.4310 - Heavy Duty t=4,4 a=7,1 De=35 Lo=94 |
4,4 | 7,1 | 35 | 94 | 66 | 14 | 34,18 | 135,8 | 41,8 | 1800 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
HZ44/22
Arc tracțiune sârmă ovală 1.4310 - Heavy Duty t=4,4 a=7,1 De=35 Lo=103 |
4,4 | 7,1 | 35 | 103 | 74,8 | 14,1 | 29,91 | 150,8 | 47,8 | 1800 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
HZ44/23
Arc tracțiune sârmă ovală 1.4310 - Heavy Duty t=4,4 a=7,1 De=35 Lo=116 |
4,4 | 7,1 | 35 | 116 | 88 | 14 | 25,19 | 172,8 | 56,8 | 1800 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
HZ44/24
Arc tracțiune sârmă ovală 1.4310 - Heavy Duty t=4,4 a=7,1 De=35 Lo=138 |
4,4 | 7,1 | 35 | 138 | 110 | 14 | 19,94 | 209,7 | 71,7 | 1800 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
HZ44/25
Arc tracțiune sârmă ovală 1.4310 - Heavy Duty t=4,4 a=7,1 De=35 Lo=160 |
4,4 | 7,1 | 35 | 160 | 132 | 14 | 16,5 | 246,7 | 86,7 | 1800 | otel arc 1.7102 - pt ventile |
