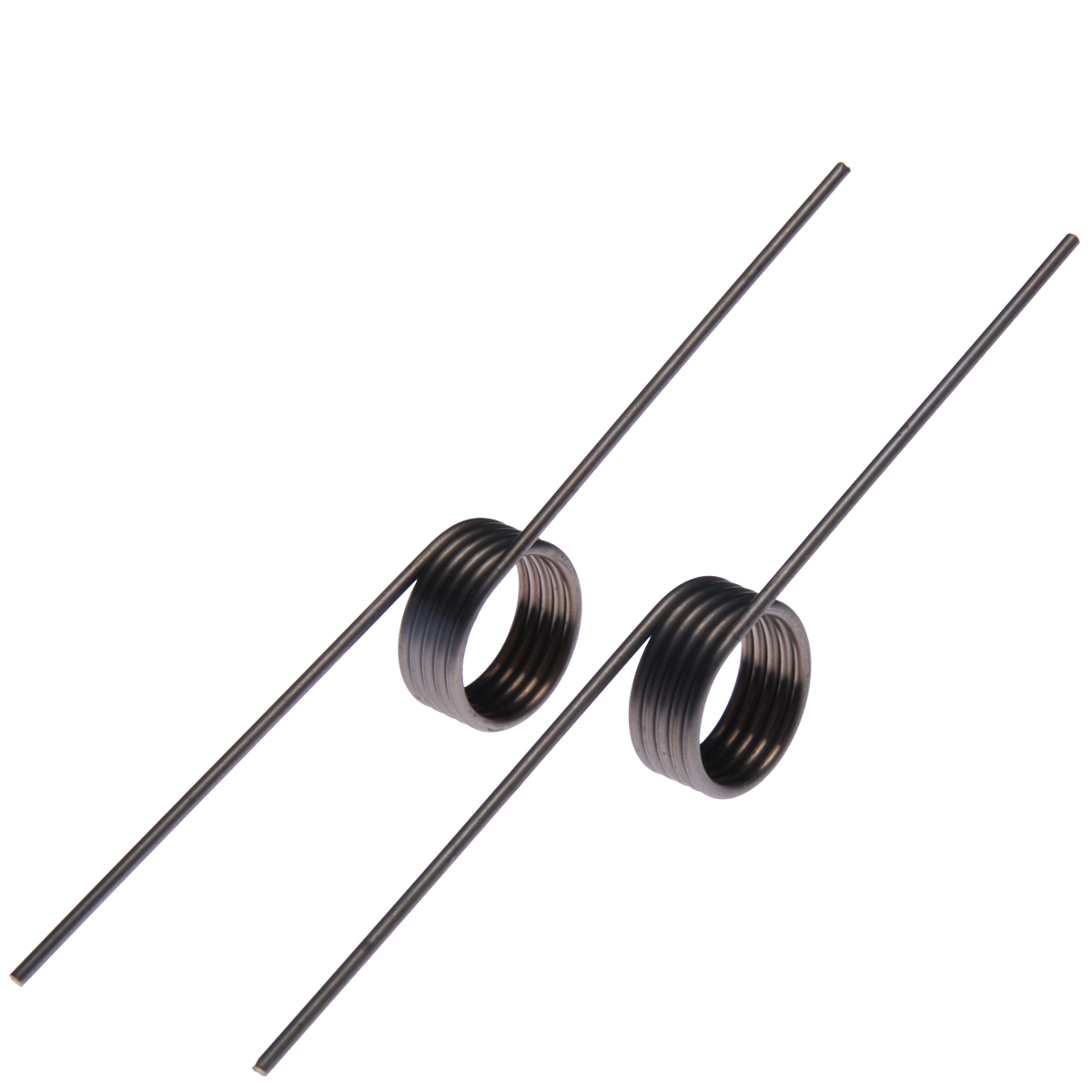

Arcuri de torsiune infasurate pe stanga

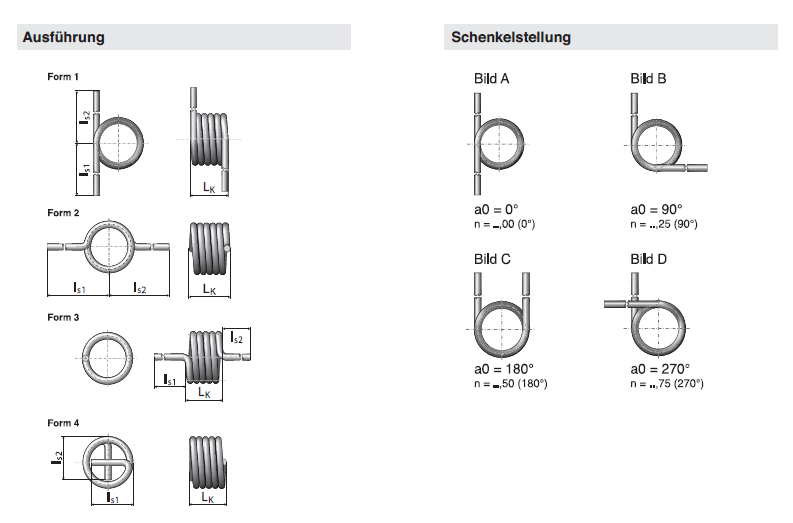

Executie si orientare a arcurilor de torsiune infasurate pe stanga
Descriere
Arcurile de torsiune sunt arcuri elicoidale cilindrice cu diametru constant si cu o caracteristica liniara a momentului de torsiune.
Transmiterea fortei si a momentului se realizeaza prin intermediul bratelor arcului.
Arcurile de torsiune standard prezentate sunt fabricate din otel inoxidabil 1.4310, conform cerintelor de calitate pentru arcurile de torsiune formate la rece (DIN 2194, clasa 1).
Informatii suplimentare dupa autentificare
Filtru produse
Filtru
| Numar articol | Diametrul sârmei - d (mm) | Diametrul interior - Di (mm) | Diametru exterior - De (mm) | Nr. de spire | Imagine | Lungimea corpului de arc - Lk (mm) | Lungimea bratului - Ls (mm) | Unghiul maxim de rotatie (°) | Sensul infasurarii | |
|---|---|---|---|---|---|---|---|---|---|---|
|
M04L20
Arc de torsiune - inox 1.4310 d=0,4 Di=3,9 n=5 |
0,4 | 3,9 | 4,7 | 5 | versiunea 1, imaginea A | 3 | 20 | 171,1 | cu infasurare pe stanga |
Informatii suplimentare dupa autentificare
|
|
M04L21
Arc de torsiune - inox 1.4310 d=0,4 Di=3,9 n=5,25 |
0,4 | 3,9 | 4,7 | 5,25 | versiunea 1, imaginea B | 3 | 20 | 179,6 | cu infasurare pe stanga |
Informatii suplimentare dupa autentificare
|
|
M04L22
Arc de torsiune - inox 1.4310 d=0,4 Di=3,9 n=5,5 |
0,4 | 3,9 | 4,7 | 5,5 | versiunea 1, imaginea C | 3 | 20 | 188,2 | cu infasurare pe stanga |
Informatii suplimentare dupa autentificare
|
|
M04L23
Arc de torsiune - inox 1.4310 d=0,4 Di=3,9 n=5,75 |
0,4 | 3,9 | 4,7 | 5,75 | versiunea 1, imaginea D | 3 | 20 | 196,8 | cu infasurare pe stanga |
Informatii suplimentare dupa autentificare
|
|
M04L32
Arc de torsiune - inox 1.4310 d=0,4 Di=3,9 n=7,5 |
0,4 | 3,9 | 4,7 | 7,5 | versiunea 1, imaginea C | 4 | 20 | 256,6 | cu infasurare pe stanga |
Informatii suplimentare dupa autentificare
|
|
M04L40
Arc de torsiune - inox 1.4310 d=0,4 Di=3,9 n=8 |
0,4 | 3,9 | 4,7 | 8 | versiunea 1, imaginea A | 4 | 20 | 273,8 | cu infasurare pe stanga |
Informatii suplimentare dupa autentificare
|
|
M04L50
Arc de torsiune - inox 1.4310 d=0,4 Di=3,9 n=11 |
0,4 | 3,9 | 4,7 | 11 | versiunea 1, imaginea A | 5 | 20 | 376,4 | cu infasurare pe stanga |
Informatii suplimentare dupa autentificare
|
|
M04L60
Arc de torsiune - inox 1.4310 d=0,4 Di=3,9 n=15 |
0,4 | 3,9 | 4,7 | 15 | versiunea 1, imaginea A | 7 | 20 | 513,3 | cu infasurare pe stanga |
Informatii suplimentare dupa autentificare
|
|
M05L20
Arc de torsiune - inox 1.4310 d=0,5 Di=5,9 n=5 |
0,5 | 5,9 | 6,9 | 5 | versiunea 1, imaginea A | 3 | 25 | 194 | cu infasurare pe stanga |
Informatii suplimentare dupa autentificare
|
|
M05L21
Arc de torsiune - inox 1.4310 d=0,5 Di=5,9 n=5,25 |
0,5 | 5,9 | 6,9 | 5,25 | versiunea 1, imaginea B | 3 | 25 | 203,7 | cu infasurare pe stanga |
Informatii suplimentare dupa autentificare
|
|
M05L22
Arc de torsiune - inox 1.4310 d=0,5 Di=5,9 n=5,5 |
0,5 | 5,9 | 6,9 | 5,5 | versiunea 1, imaginea C | 4 | 25 | 213,4 | cu infasurare pe stanga |
Informatii suplimentare dupa autentificare
|
|
M05L23
Arc de torsiune - inox 1.4310 d=0,5 Di=5,9 n=5,75 |
0,5 | 5,9 | 6,9 | 5,75 | versiunea 1, imaginea D | 4 | 25 | 223,1 | cu infasurare pe stanga |
Informatii suplimentare dupa autentificare
|
