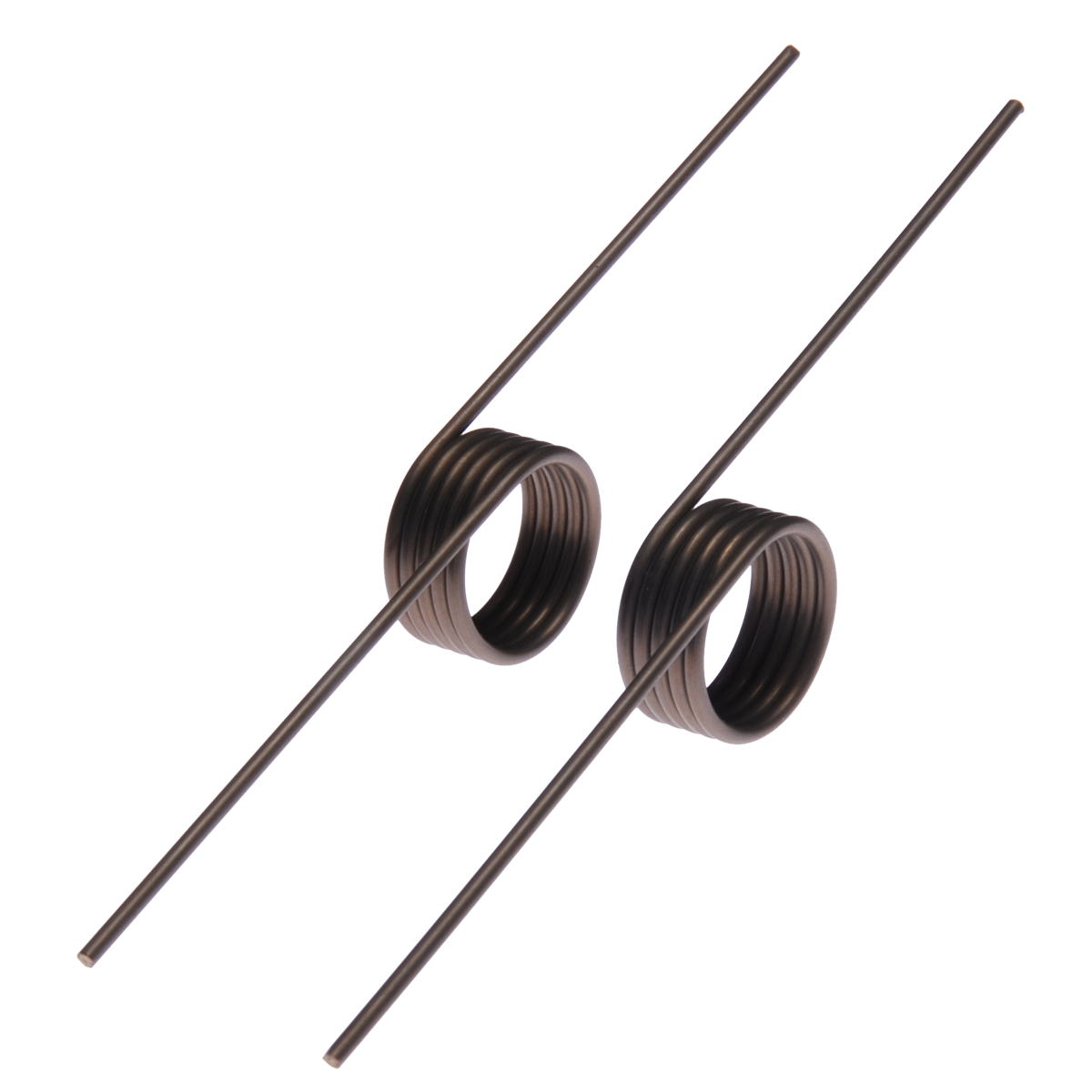

Arc de torsiune infasurat pe dreapta

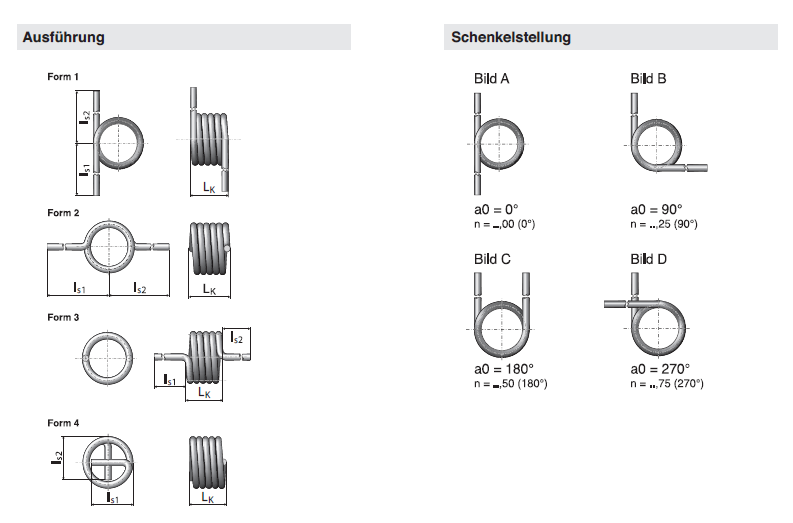

Executie si orientare a arcurilor de torsiune infasurate pe dreapta
Descriere
Arcurile de torsiune sunt arcuri elicoidale cilindrice cu diametru constant si cu o caracteristica liniara a momentului de torsiune.
Transmiterea fortei si a momentului se realizeaza prin bratele arcului.
Arcurile de torsiune standard prezentate sunt fabricate din otel inoxidabil 1.4310, conform cerintelor de calitate pentru arcurile de torsiune formate la rece (DIN 2194, clasa 1).
Informatii suplimentare dupa autentificare
Filtru produse
Filtru
| Numar articol | Diametrul sârmei - d (mm) | Diametrul interior - Di (mm) | Diametru exterior - De (mm) | Nr. de spire | Imagine | Lungimea corpului de arc - Lk (mm) | Lungimea bratului - Ls (mm) | Unghiul maxim de rotatie (°) | Sensul infasurarii | |
|---|---|---|---|---|---|---|---|---|---|---|
|
M04R20
Arc de torsiune - inox 1.4310 d=0,4 Di=3,9 n=5 |
0,4 | 3,9 | 4,7 | 5 | versiunea 1, imaginea A | 3 | 20 | 171,1 | cu infasurare pe dreapta |
Informatii suplimentare dupa autentificare
|
|
M04R21
Arc de torsiune - inox 1.4310 d=0,4 Di=3,9 n=5,25 |
0,4 | 3,9 | 4,7 | 5,25 | versiunea 1, imaginea B | 3 | 20 | 179,6 | cu infasurare pe dreapta |
Informatii suplimentare dupa autentificare
|
|
M04R22
Arc de torsiune - inox 1.4310 d=0,4 Di=3,9 n=5,5 |
0,4 | 3,9 | 4,7 | 5,5 | versiunea 1, imaginea C | 3 | 20 | 188,2 | cu infasurare pe dreapta |
Informatii suplimentare dupa autentificare
|
|
M04R23
Arc de torsiune - inox 1.4310 d=0,4 Di=3,9 n=5,75 |
0,4 | 3,9 | 4,7 | 5,75 | versiunea 1, imaginea D | 3 | 20 | 196,8 | cu infasurare pe dreapta |
Informatii suplimentare dupa autentificare
|
|
M04R32
Arc de torsiune - inox 1.4310 d=0,4 Di=3,9 n=7,5 |
0,4 | 3,9 | 4,7 | 7,5 | versiunea 1, imaginea C | 4 | 20 | 256,6 | cu infasurare pe dreapta |
Informatii suplimentare dupa autentificare
|
|
M04R40
Arc de torsiune - inox 1.4310 d=0,4 Di=3,9 n=8 |
0,4 | 3,9 | 4,7 | 8 | versiunea 1, imaginea A | 4 | 20 | 273,8 | cu infasurare pe dreapta |
Informatii suplimentare dupa autentificare
|
|
M04R50
Arc de torsiune - inox 1.4310 d=0,4 Di=3,9 n=11 |
0,4 | 3,9 | 4,7 | 11 | versiunea 1, imaginea A | 5 | 20 | 376,4 | cu infasurare pe dreapta |
Informatii suplimentare dupa autentificare
|
|
M04R60
Arc de torsiune - inox 1.4310 d=0,4 Di=3,9 n=15 |
0,4 | 3,9 | 4,7 | 15 | versiunea 1, imaginea A | 7 | 20 | 513,3 | cu infasurare pe dreapta |
Informatii suplimentare dupa autentificare
|
|
M05R20
Arc de torsiune - inox 1.4310 d=0,5 Di=5,9 n=5 |
0,5 | 5,9 | 6,9 | 5 | versiunea 1, imaginea A | 3 | 25 | 194 | cu infasurare pe dreapta |
Informatii suplimentare dupa autentificare
|
|
M05R21
Arc de torsiune - inox 1.4310 d=0,5 Di=5,9 n=5,25, 519 |
0,5 | 5,9 | 6,9 | 5,25 | versiunea 1, imaginea B | 3 | 25 | 203,7 | cu infasurare pe dreapta |
Informatii suplimentare dupa autentificare
|
|
M05R22
Arc de torsiune - inox 1.4310 d=0,5 Di=5,9 n=5,5 |
0,5 | 5,9 | 6,9 | 5,5 | versiunea 1, imaginea B | 4 | 25 | 213,4 | cu infasurare pe dreapta |
Informatii suplimentare dupa autentificare
|
|
M05R23
Arc de torsiune - inox 1.4310 d=0,5 Di=5,9 n=5,75 |
0,5 | 5,9 | 6,9 | 5,75 | versiunea 1, imaginea D | 4 | 25 | 223,1 | cu infasurare pe dreapta |
Informatii suplimentare dupa autentificare
|
