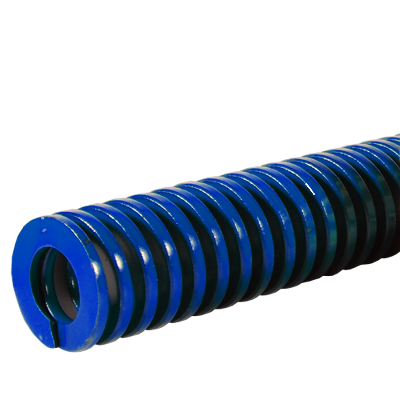

Arcuri de stanta S albastre
Date dimensionale
Descriere
Proiectate special pentru aplicatiile din constructia de scule, arcurile de stantare completeaza gama noastra de arcuri taler, oferind forte ridicate si performanta fiabila. In industrie sunt cunoscute sub diverse denumiri, precum arcuri pentru scule, arcuri de stantare sau arcuri sistem.
Aceste arcuri sunt disponibile in mai multe variante constructive, diferentiate in principal prin spatiul de montaj si clasele de solicitare. Dimensiunile constructive sunt standardizate, asigurand valori constante atat pentru spatiul de instalare, cat si pentru fortele dezvoltate.
Informatii suplimentare dupa autentificare
Aveti intrebari? Suntem bucurosi sa va ajutam!
Simona Pasc
Junior Product Manager arcuri stanta, scule, gaz, lamelare
Filtru produse
Filtru
| Numar articol | Diametrul bucsei - Dh (mm) | Diametrul dornului - Dd (mm) | Lungime arc în repaos - Lo (mm) | Constanta arcului - R [N/mm] (N/mm) | Cursa arcului - s1 (mm) | Forta arcului - F1 (N) | Cursa arcului - s2 (mm) | Forta arcului - F2 (N) | Cursa maxima arc - Sn (mm) | Forta maxima arc - Fn (N) | Sarcina/culoare | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
S 10X25
Arc de ștanță - albastru ISO 10243 Dh=10 Dd=5 Lo=25 mm |
10 | 5 | 25 | 16 | 6,5 | 104 | 7,7 | 123,2 | 9,5 | 152 | albastru |
Informatii suplimentare dupa autentificare
|
|
S 10X305
Arc de ștanță - albastru ISO 10243 Dh=10 Dd=5 Lo=305 mm |
10 | 5 | 305 | 1,6 | 79,3 | 126,9 | 94,5 | 151,2 | 116 | 185,6 | albastru |
Informatii suplimentare dupa autentificare
|
|
S 10X32
Arc de ștanță - albastru ISO 10243 Dh=10 Dd=5 Lo=32 mm |
10 | 5 | 32 | 13 | 8,3 | 107,9 | 9,9 | 128,7 | 12,2 | 158,6 | albastru |
Informatii suplimentare dupa autentificare
|
|
S 10X38
Arc de ștanță - albastru ISO 10243 Dh=10 Dd=5 Lo=38 mm |
10 | 5 | 38 | 11,9 | 9,9 | 117,8 | 11,7 | 139,2 | 14,2 | 171,4 | albastru |
Informatii suplimentare dupa autentificare
|
|
S 10X44
Arc de ștanță - albastru ISO 10243 Dh=10 Dd=5 Lo=44 mm |
10 | 5 | 44 | 10,3 | 11,5 | 118,5 | 13,6 | 140,1 | 16,7 | 172 | albastru |
Informatii suplimentare dupa autentificare
|
|
S 10X51
Arc de ștanță - albastru ISO 10243 Dh=10 Dd=5 Lo=51 mm |
10 | 5 | 51 | 8,8 | 13,3 | 118,4 | 15,8 | 140,6 | 19,4 | 172,7 | albastru |
Informatii suplimentare dupa autentificare
|
|
S 10X64
Arc de ștanță - albastru ISO 10243 Dh=10 Dd=5 Lo=64 mm |
10 | 5 | 64 | 7,5 | 16,6 | 124,5 | 19,8 | 148,5 | 24,3 | 182,3 | albastru |
Informatii suplimentare dupa autentificare
|
|
S 10X76
Arc de ștanță - albastru ISO 10243 Dh=10 Dd=5 Lo=76 mm |
10 | 5 | 76 | 5,3 | 19,8 | 104,9 | 23,5 | 124,6 | 28,9 | 153,2 | albastru |
Informatii suplimentare dupa autentificare
|
|
S 13X102
Arc de ștanță - albastru ISO 10243 Dh=12,5 Dd=6,3 Lo=102 mm |
12,5 | 6,3 | 102 | 6,3 | 25,5 | 161 | 30,6 | 193 | 38,3 | 241 | albastru |
Informatii suplimentare dupa autentificare
|
|
S 13X25
Arc de ștanță - albastru ISO 10243 Dh=12,5 Dd=6,3 Lo=25 mm |
12,5 | 6,3 | 25 | 30 | 6,5 | 195 | 7,7 | 231 | 9,5 | 285 | albastru |
Informatii suplimentare dupa autentificare
|
|
S 13X305
Arc de ștanță - albastru ISO 10243 Dh=12,5 Dd=6,3 Lo=305 mm |
12,5 | 6,3 | 305 | 2,1 | 79,3 | 166,5 | 94,5 | 198,5 | 116 | 243,6 | albastru |
Informatii suplimentare dupa autentificare
|
|
S 13X32
Arc de ștanță - albastru ISO 10243 Dh=12,5 Dd=6,3 Lo=32 mm |
12,5 | 6,3 | 32 | 24,8 | 8,3 | 205,8 | 909 | 245,5 | 12,2 | 302,6 | albastru |
