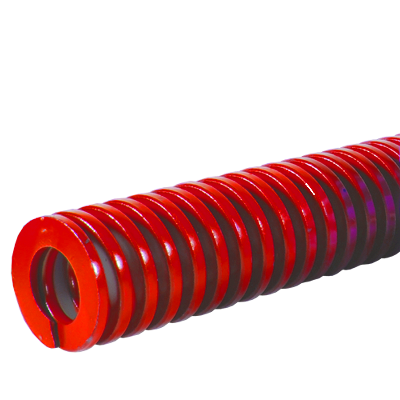

Arcuri de stanta HL rosii
Date dimensionale
Descriere
Arcurile de stantare au fost dezvoltate special pentru utilizarea in constructia de scule si matrite, completand gama noastra de arcuri disc in aplicatiile ce necesita forte ridicate. In practica, sunt cunoscute si sub denumirile de arcuri pentru scule, arcuri de stantare sau arcuri de sistem.
Aceste arcuri sunt disponibile in multiple variante constructive, diferentiate in principal in functie de spatiul de montaj si de clasele de solicitare. Dimensiunile constructive sunt standardizate, oferind valori constante in ceea ce priveste spatiul de instalare si caracteristicile elastice.
Informatii suplimentare dupa autentificare
Aveti intrebari? Suntem bucurosi sa va ajutam!
Simona Pasc
Junior Product Manager arcuri stanta, scule, gaz, lamelare
Filtru produse
Filtru
| Numar articol | Diametrul bucsei - Dh (mm) | Diametrul dornului - Dd (mm) | Lungime arc în repaos - Lo (mm) | Constanta arcului - R [N/mm] (N/mm) | Cursa arcului - s1 (mm) | Forta arcului - F1 (N) | Cursa arcului - s2 (mm) | Forta arcului - F2 (N) | Cursa maxima arc - Sn (mm) | Forta maxima arc - Fn (N) | Sarcina/culoare | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HL 10X25
Arc de ștanță - rosu ISO 10243 Dh=10 Dd=5 Lo=25 mm |
10 | 5 | 25 | 22,1 | 5,3 | 117,1 | 6,5 | 143,7 | 7,5 | 165,8 | rosu |
Informatii suplimentare dupa autentificare
|
|
HL 10X305
Arc de ștanță - rosu ISO 10243 Dh=10 Dd=5 Lo=305 mm |
10 | 5 | 305 | 2,1 | 64 | 134 | 79,3 | 166,5 | 91,5 | 192,2 | rosu |
Informatii suplimentare dupa autentificare
|
|
HL 10X32
Arc de ștanță - rosu ISO 10243 Dh=10 Dd=5 Lo=32 mm |
10 | 5 | 32 | 17,5 | 6,7 | 117,3 | 8,3 | 145,3 | 9,6 | 168 | rosu |
Informatii suplimentare dupa autentificare
|
|
HL 10X38
Arc de ștanță - rosu ISO 10243 Dh=10 Dd=5 Lo=38 mm |
10 | 5 | 38 | 17,1 | 8 | 136,8 | 9,9 | 169,3 | 11,4 | 194,9 | rosu |
Informatii suplimentare dupa autentificare
|
|
HL 10X44
Arc de ștanță - rosu ISO 10243 Dh=10 Dd=5 Lo=44 mm |
10 | 5 | 44 | 15 | 9,2 | 138 | 11,5 | 172,5 | 13,2 | 198 | rosu |
Informatii suplimentare dupa autentificare
|
|
HL 10X51
Arc de ștanță - rosu ISO 10243 Dh=10 Dd=5 Lo=51 mm |
10 | 5 | 51 | 12,8 | 10,7 | 137 | 13,3 | 170,2 | 15,3 | 195,8 | rosu |
Informatii suplimentare dupa autentificare
|
|
HL 10X64
Arc de ștanță - rosu ISO 10243 Dh=10 Dd=5 Lo=64 mm |
10 | 5 | 64 | 10,7 | 13,4 | 143,4 | 16,6 | 177,6 | 19,2 | 205,4 | rosu |
Informatii suplimentare dupa autentificare
|
|
HL 10X76
Arc de ștanță - rosu ISO 10243 Dh=10 Dd=5 Lo=76 mm |
10 | 5 | 76 | 7,5 | 16 | 120 | 19,8 | 148,5 | 22,8 | 171 | rosu |
Informatii suplimentare dupa autentificare
|
|
HL 13X102
Arc de ștanță - rosu ISO 10243 Dh=12,5 Dd=6,3 Lo=102 mm |
12,5 | 6,3 | 102 | 8,4 | 20,4 | 171 | 25,5 | 214 | 30,6 | 257 | rosu |
Informatii suplimentare dupa autentificare
|
|
HL 13X25
Arc de ștanță - rosu ISO 10243 Dh=12,5 Dd=6,3 Lo=25 mm |
12,5 | 6,3 | 25 | 42,1 | 5,3 | 223,1 | 6,5 | 273,7 | 7,5 | 315,8 | rosu |
Informatii suplimentare dupa autentificare
|
|
HL 13X305
Arc de ștanță - rosu ISO 10243 Dh=12,5 Dd=6,3 Lo=305 mm |
12,5 | 6,3 | 305 | 2,8 | 64 | 179,2 | 79,3 | 222 | 91,5 | 256,2 | rosu |
Informatii suplimentare dupa autentificare
|
|
HL 13X32
Arc de ștanță - rosu ISO 10243 Dh=12,5 Dd=6,3 Lo=32 mm |
12,5 | 6,3 | 32 | 33,2 | 6,7 | 222,4 | 8,3 | 275,6 | 9,6 | 318,7 | rosu |
