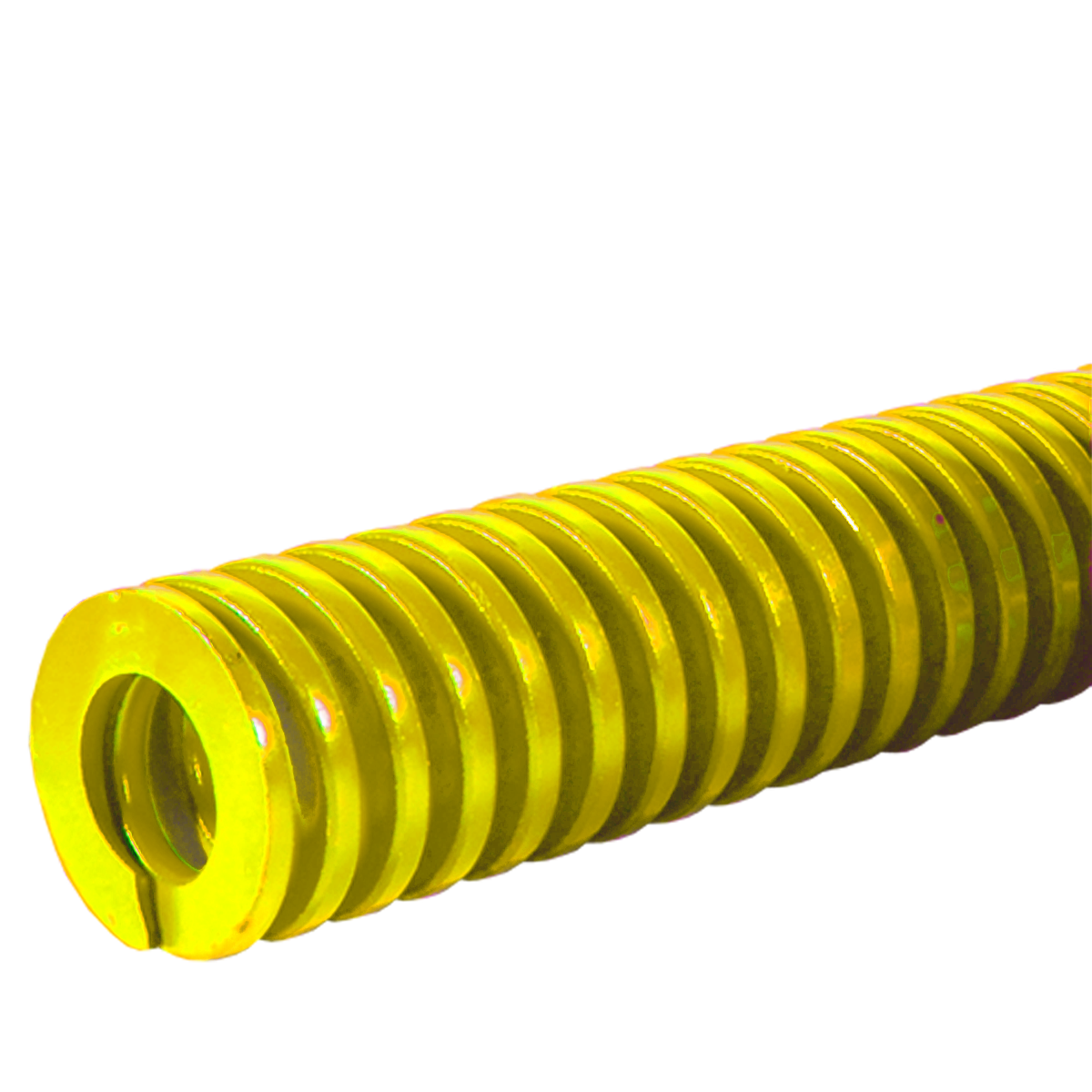

Arcuri de stanta H galbene
Specificatii dimensionale
Descriere
Dezvoltate special pentru aplicatii in constructia de stante si scule, arcurile pentru stante completeaza gama noastra de arcuri, oferind forte ridicate si performanta constanta. Acestea sunt cunoscute si sub denumirile de arcuri de stantare sau arcuri de sistem. Sunt disponibile in diverse executii, diferentiate in principal in functie de spatiul de montaj si de clasele de solicitare.
Dimensiunile constructive prezinta valori standardizate, asigurand constanta atat in ceea ce priveste spatiul de instalare, cat si fortele dezvoltate.
Informatii suplimentare dupa autentificare
Aveti intrebari? Suntem bucurosi sa va ajutam!
Simona Pasc
Junior Product Manager arcuri stanta, scule, gaz, lamelare
Filtru produse
Filtru
| Numar articol | Diametrul bucsei - Dh (mm) | Diametrul dornului - Dd (mm) | Lungime arc în repaos - Lo (mm) | Constanta arcului - R [N/mm] (N/mm) | Cursa arcului - s1 (mm) | Forta arcului - F1 (N) | Cursa arcului - s2 (mm) | Forta arcului - F2 (N) | Cursa maxima arc - Sn (mm) | Forta maxima arc - Fn (N) | Sarcina/culoare | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
H 10X25
Arc de ștanță - galben ISO 10243 Dh=10 Dd=5 Lo=25 mm |
10 | 5 | 25 | 36,8 | 4,5 | 165,6 | 5,3 | 195 | 6,2 | 228,2 | galben |
Informatii suplimentare dupa autentificare
|
|
H 10X305
Arc de ștanță - galben ISO 10243 Dh=10 Dd=5 Lo=305 mm |
10 | 5 | 305 | 2,6 | 51,9 | 135 | 61 | 159 | 7603 | 198 | galben |
Informatii suplimentare dupa autentificare
|
|
H 10X32
Arc de ștanță - galben ISO 10243 Dh=10 Dd=5 Lo=32 mm |
10 | 5 | 32 | 27,9 | 5,8 | 161,8 | 6,7 | 186,9 | 8 | 223,2 | galben |
Informatii suplimentare dupa autentificare
|
|
H 10X38
Arc de ștanță - galben ISO 10243 Dh=10 Dd=5 Lo=38 mm |
10 | 5 | 38 | 23,7 | 6,8 | 161,2 | 8 | 189,6 | 9,5 | 225,2 | galben |
Informatii suplimentare dupa autentificare
|
|
H 10X44
Arc de ștanță - galben ISO 10243 Dh=10 Dd=5 Lo=44 mm |
10 | 5 | 44 | 19,2 | 7,9 | 151,7 | 9,2 | 176,6 | 11 | 211,2 | galben |
Informatii suplimentare dupa autentificare
|
|
H 10X51
Arc de ștanță - galben ISO 10243 Dh=10 Dd=5 Lo=51 mm |
10 | 5 | 51 | 16,5 | 9,2 | 151,8 | 10,7 | 176,6 | 13 | 214,5 | galben |
Informatii suplimentare dupa autentificare
|
|
H 10X64
Arc de ștanță - galben ISO 10243 Dh=10 Dd=5 Lo=64 mm |
10 | 5 | 64 | 13,2 | 11,5 | 151,8 | 13,4 | 176,9 | 16 | 211,2 | galben |
Informatii suplimentare dupa autentificare
|
|
H 10X76
Arc de ștanță - galben ISO 10243 Dh=10 Dd=5 Lo=76 mm |
10 | 5 | 76 | 10,9 | 13,7 | 149,3 | 16 | 174,4 | 19 | 207,1 | galben |
Informatii suplimentare dupa autentificare
|
|
H 13X102
Arc de ștanță - galben ISO 10243 Dh=12,5 Dd=6,3 Lo=102 mm |
12,5 | 6,3 | 102 | 12,7 | 17,3 | 220 | 20,4 | 259 | 25,5 | 324 | galben |
Informatii suplimentare dupa autentificare
|
|
H 13X25
Arc de ștanță - galben ISO 10243 Dh=12,5 Dd=6,3 Lo=25 mm |
12,5 | 6,3 | 25 | 58,5 | 4,5 | 263,3 | 5,3 | 310,1 | 6,2 | 362,7 | galben |
Informatii suplimentare dupa autentificare
|
|
H 13X305
Arc de ștanță - galben ISO 10243 Dh=12,5 Dd=6,3 Lo=305 mm |
12,5 | 6,3 | 305 | 4,3 | 54,9 | 236,1 | 64 | 275,2 | 76 | 326,8 | galben |
Informatii suplimentare dupa autentificare
|
|
H 13X32
Arc de ștanță - galben ISO 10243 Dh=12,5 Dd=6,3 Lo=32 mm |
12,5 | 6,3 | 32 | 43,9 | 5,8 | 254,6 | 6,7 | 294,1 | 8 | 351,2 | galben |
Informatii suplimentare dupa autentificare
|
