Arcuri de compresiune din otel inoxidabil 1.4310

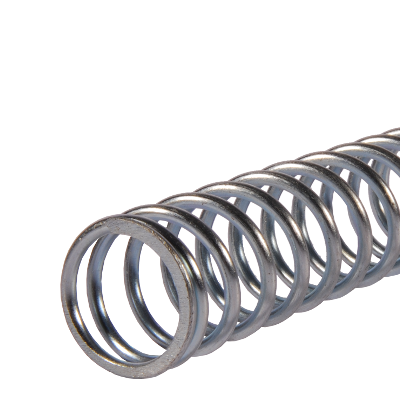

Arcuri de compresiune
Date dimensionale pentru arcurile de compresiune

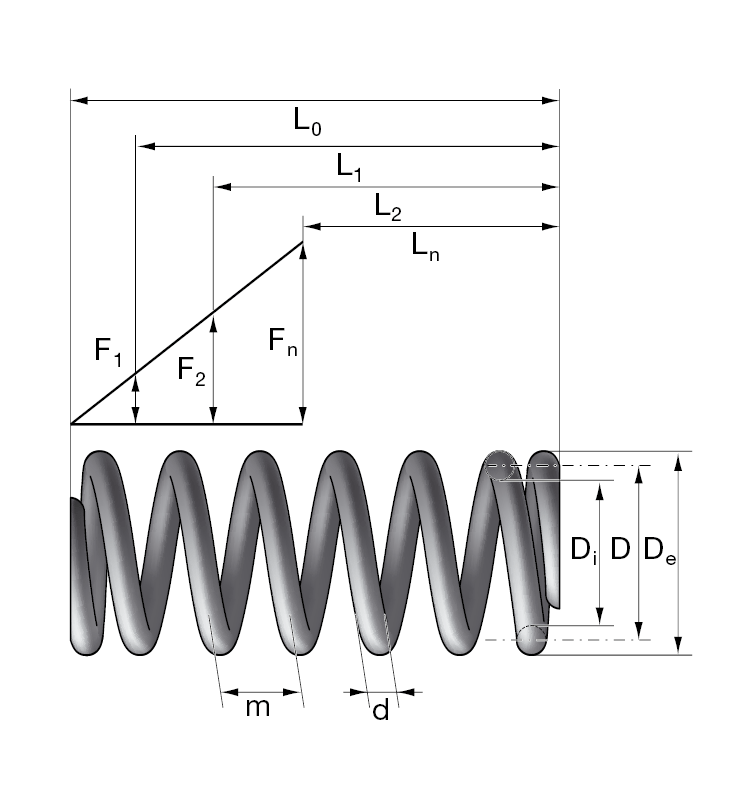

Date tehnice pentru arcurile de compresiune - Forta si lungime
Catalog Arcuri de Compresiune
Descriere
Arcurile de compresiune prezentate sunt cilindrice, realizate din sarma rotunda cu diametru constant, avand pas uniform al spirelor si spire finale plane. Prezinta o caracteristica liniara, iar directia principala de solicitare este axa arcului.
Arcurile standard din stoc sunt fabricate conform DIN 2095, Grad 1, pentru arcuri formate la rece.
Informatii suplimentare dupa autentificare
Aveti intrebari? Suntem bucurosi sa va ajutam!
Ing. Larisa Pasca
Asistent Comercial arcuri standard
Filtru
Filtru produse
Diametrul sarmei - d [mm]
Diametrul exterior - De [mm]
Diametrul interior - Di [mm]
Lungime arc în repaos - Lo [mm]
Spire active - n []
Constanta arcului - R [N/mm]
Cursa maxima admisa - sn [mm]
Lungime admisa comprimata - Ln [mm]
Forta maxima admisa - Fn [N]
| Numar articol | Diametrul sarmei - d (mm) | Diametrul exterior - De (mm) | Diametrul interior - Di (mm) | Lungime arc în repaos - Lo (mm) | Spire active - n | Constanta arcului - R (N/mm) | Cursa maxima admisa - sn (mm) | Lungime admisa comprimata - Ln (mm) | Forta maxima admisa - Fn (N) | Materialul arcului | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
32/1/1
Arc compresie-oțel inox 1.4310 d=0,2 D=1 Lo=2 n=3,5 |
0,2 | 1,2 | 0,8 | 2 | 3,5 | 4,08 | 0,4 | 1,6 | 1,7 | otel inoxidabil 1.4310 |
Informatii suplimentare dupa autentificare
|
|
32/1/2
Arc compresie-oțel inox 1.4310 d=0,2 D=1 Lo=2,7 n=5,5 |
0,2 | 1,2 | 0,8 | 2,7 | 5,5 | 2,6 | 0,7 | 2 | 1,7 | otel inoxidabil 1.4310 |
Informatii suplimentare dupa autentificare
|
|
32/1/3
Arc compresie-oțel inox 1.4310 d=0,2 D=1 Lo=3,9 n=8,5 |
0,2 | 1,2 | 0,8 | 3,9 | 8,5 | 1,68 | 1,2 | 2,7 | 2 | otel inoxidabil 1.4310 |
Informatii suplimentare dupa autentificare
|
|
32/1/4
Arc compresie-oțel inox 1.4310 d=0,2 D=1 Lo=5,5 n=12,5 |
0,2 | 1,2 | 0,8 | 5,5 | 12,5 | 1,14 | 1,9 | 3,6 | 2,1 | otel inoxidabil 1.4310 |
Informatii suplimentare dupa autentificare
|
|
32/1/5
Arc compresie-oțel inox 1.4310 d=0,2 D=1 Lo=7,8 n=18,5 |
0,2 | 1,2 | 0,8 | 7,8 | 18,5 | 0,77 | 2,8 | 5 | 2,2 | otel inoxidabil 1.4310 |
Informatii suplimentare dupa autentificare
|
|
32/2/1
Arc compresie-oțel inox 1.4310 d=0,2 D=1,2 Lo=2,3 n=3,5 |
0,2 | 1,4 | 1 | 2,3 | 3,5 | 2,36 | 0,7 | 1,6 | 1,7 | otel inoxidabil 1.4310 |
Informatii suplimentare dupa autentificare
|
|
32/2/2
Arc compresie-oțel inox 1.4310 d=0,2 D=1,2 Lo=3,2 n=5,5 |
0,2 | 1,4 | 1 | 3,2 | 5,5 | 1,5 | 1,2 | 2 | 1,7 | otel inoxidabil 1.4310 |
Informatii suplimentare dupa autentificare
|
|
32/2/3
Arc compresie-oțel inox 1.4310 d=0,2 D=1,2 Lo=4,6 n=8,5 |
0,2 | 1,4 | 1 | 4,6 | 8,5 | 0,97 | 1,9 | 2,7 | 1,8 | otel inoxidabil 1.4310 |
Informatii suplimentare dupa autentificare
|
|
32/2/4
Arc compresie-oțel inox 1.4310 d=0,2 D=1,2 Lo=6,5 n=12,5 |
0,2 | 1,4 | 1 | 6,5 | 12,5 | 0,66 | 2,9 | 3,6 | 1,9 | otel inoxidabil 1.4310 |
Informatii suplimentare dupa autentificare
|
|
32/2/5
Arc compresie-oțel inox 1.4310 d=0,2 D=1,2 Lo=9,3 n=18,5 |
0,2 | 1,4 | 1 | 9,3 | 18,5 | 0,45 | 4,3 | 5 | 1,9 | otel inoxidabil 1.4310 |
Informatii suplimentare dupa autentificare
|
|
32/3/1
Arc compresie-oțel inox 1.4310 d=0,2 D=1,6 Lo=3 n=3,5 |
0,2 | 1,8 | 1,4 | 3 | 3,5 | 1 | 1,4 | 1,6 | 1,4 | otel inoxidabil 1.4310 |
Informatii suplimentare dupa autentificare
|
|
32/3/2
Arc compresie-oțel inox 1.4310 d=0,2 D=1,6 Lo=4,4 n=5,5 |
0,2 | 1,8 | 1,4 | 4,4 | 5,5 | 0,63 | 2,4 | 2 | 1,5 | otel inoxidabil 1.4310 |
Informatii suplimentare dupa autentificare
|
