Arcuri de compresiune din otel de inalta performanta 1.8159

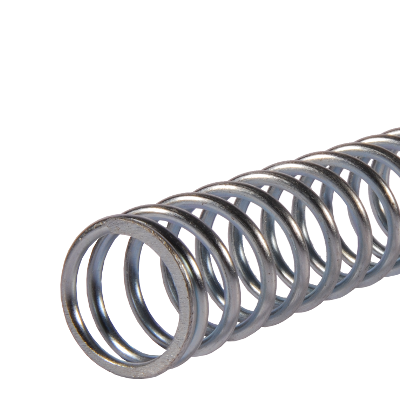

Arcuri de compresiune
Date dimensionale pentru arcurile de compresiune

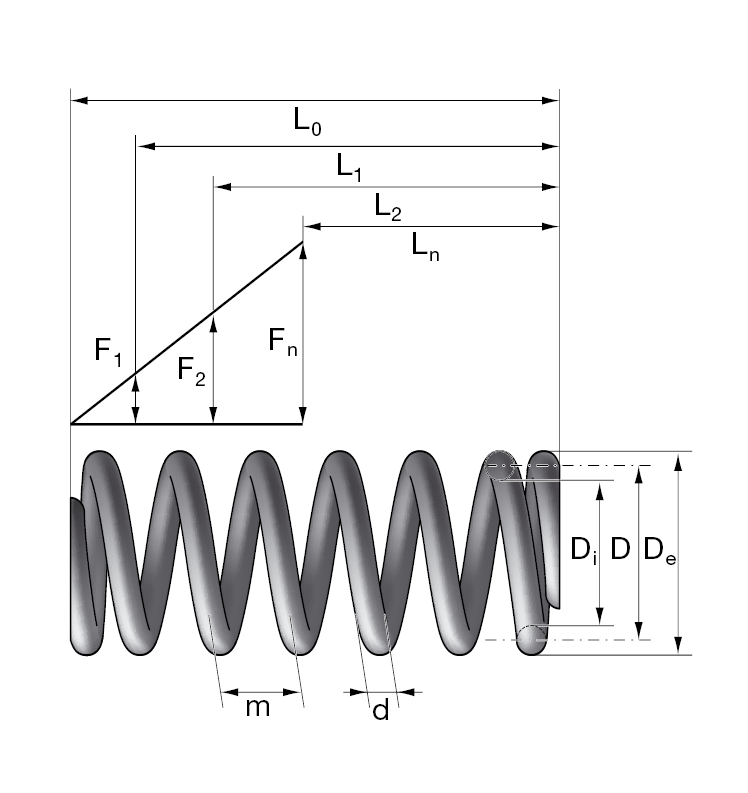

Date tehnice pentru arcurile de compresiune - Forta si lungime
Catalog Arcuri de Compresiune
Descriere
Arcurile de compresiune prezentate sunt cilindrice, realizate din sarma rotunda cu diametru constant, avand pas uniform al spirelor si spire finale plane.
Acestea prezinta o caracteristica liniara, iar directia principala de solicitare este axa arcului. Folosirea otelurilor de inalta rezistenta permite obtinerea unor performante superioare, cu masa redusa si economie de spatiu.
Deoarece suprafetele supuse sarcinilor mari sunt sensibile la coroziune, arcurile sunt tratate cu un strat de protectie din zinc, oferind astfel o protectie eficienta impotriva coroziunii si o durabilitate sporita.
Informatii suplimentare dupa autentificare
Aveti intrebari? Suntem bucurosi sa va ajutam!
Ing. Larisa Pasca
Asistent Comercial arcuri standard
Filtru
Filtru produse
Diametrul sarmei - d [mm]
Diametrul exterior - De [mm]
Diametrul interior - Di [mm]
Lungime arc în repaos - Lo [mm]
Spire active - n []
Constanta arcului - R [N/mm]
Cursa maxima admisa - sn [mm]
Lungime admisa comprimata - Ln [mm]
Forta maxima admisa - Fn [N]
| Numar articol | Diametrul sarmei - d (mm) | Diametrul exterior - De (mm) | Diametrul interior - Di (mm) | Lungime arc în repaos - Lo (mm) | Spire active - n | Constanta arcului - R (N/mm) | Cursa maxima admisa - sn (mm) | Lungime admisa comprimata - Ln (mm) | Forta maxima admisa - Fn (N) | Materialul arcului | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
87/0/1
Arc compresie-oțel arc 1.7102 sau echivalent d=11 De=39 Lo=64 n=3,2 |
11 | 39 | 17 | 64 | 3,2 | 2045 | 7,2 | 56,8 | 14692 | otel de arc 1.8159 - pt sarma groasa |
Informatii suplimentare dupa autentificare
|
|
87/0/2
Arc compresie-oțel arc 1.7102 sau echivalent d=11 De=39 Lo=72 n=3,7 |
11 | 39 | 17 | 72 | 3,7 | 1769 | 8,3 | 63,7 | 14692 | otel de arc 1.8159 - pt sarma groasa |
Informatii suplimentare dupa autentificare
|
|
87/0/3
Arc compresie-oțel arc 1.7102 sau echivalent d=11 De=39 Lo=80 n=4,3 |
11 | 39 | 17 | 80 | 4,3 | 1522 | 9,7 | 70,3 | 14692 | otel de arc 1.8159 - pt sarma groasa |
Informatii suplimentare dupa autentificare
|
|
87/0/4
Arc compresie-oțel arc 1.7102 sau echivalent d=11 De=39 Lo=90 n=5 |
11 | 39 | 17 | 90 | 5 | 1309 | 11,2 | 78,8 | 14692 | otel de arc 1.8159 - pt sarma groasa |
Informatii suplimentare dupa autentificare
|
|
87/0/5
Arc compresie-oțel arc 1.7102 sau echivalent d=11 De=39 Lo=104 n=6 |
11 | 39 | 17 | 104 | 6 | 1091 | 13,5 | 90,5 | 14692 | otel de arc 1.8159 - pt sarma groasa |
Informatii suplimentare dupa autentificare
|
|
87/0/6
Arc compresie-oțel arc 1.7102 sau echivalent d=11 De=39 Lo=118 n=7 |
11 | 39 | 17 | 118 | 7 | 935 | 15,7 | 102,3 | 14692 | otel de arc 1.8159 - pt sarma groasa |
Informatii suplimentare dupa autentificare
|
|
87/0/7
Arc compresie-oțel arc 1.7102 sau echivalent d=11 De=39 Lo=135 n=8,2 |
11 | 39 | 17 | 135 | 8,2 | 798 | 18,4 | 116,6 | 14692 | otel de arc 1.8159 - pt sarma groasa |
Informatii suplimentare dupa autentificare
|
|
87/0/8
Arc compresie-oțel arc 1.7102 sau echivalent d=11 De=39 Lo=161 n=10 |
11 | 39 | 17 | 161 | 10 | 654 | 22,4 | 138,6 | 14692 | otel de arc 1.8159 - pt sarma groasa |
Informatii suplimentare dupa autentificare
|
|
87/1/1
Arc compresie-oțel arc 1.7102 sau echivalent d=11 De=49 Lo=70 n=3,2 |
11 | 49 | 27 | 70 | 3,2 | 818,18 | 13,2 | 56,8 | 10808 | otel de arc 1.8159 - pt sarma groasa |
Informatii suplimentare dupa autentificare
|
|
87/1/2
Arc compresie-oțel arc 1.7102 sau echivalent d=11 De=49 Lo=84 n=4,1 |
11 | 49 | 27 | 84 | 4,1 | 638,58 | 16,5 | 67,5 | 10505 | otel de arc 1.8159 - pt sarma groasa |
Informatii suplimentare dupa autentificare
|
|
87/1/3
Arc compresie-oțel arc 1.7102 sau echivalent d=11 De=49 Lo=100 n=5,1 |
11 | 49 | 27 | 100 | 5,1 | 513,37 | 20,5 | 79,5 | 10521 | otel de arc 1.8159 - pt sarma groasa |
Informatii suplimentare dupa autentificare
|
|
87/1/4
Arc compresie-oțel arc 1.7102 sau echivalent d=11 De=49 Lo=117 n=6,1 |
11 | 49 | 27 | 117 | 6,1 | 429,21 | 25,2 | 91,8 | 10825 | otel de arc 1.8159 - pt sarma groasa |
Informatii suplimentare dupa autentificare
|
