Arcuri de compresiune din otel de inalta performanta 1.7102

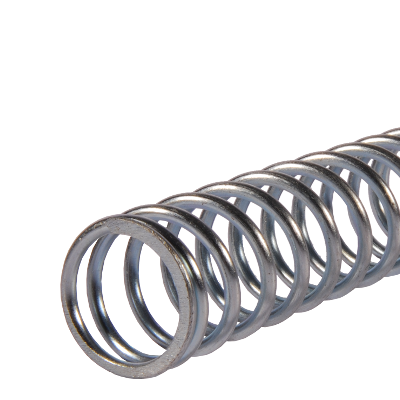

Arcuri de compresiune
Date dimensionale pentru arcurile de compresiune

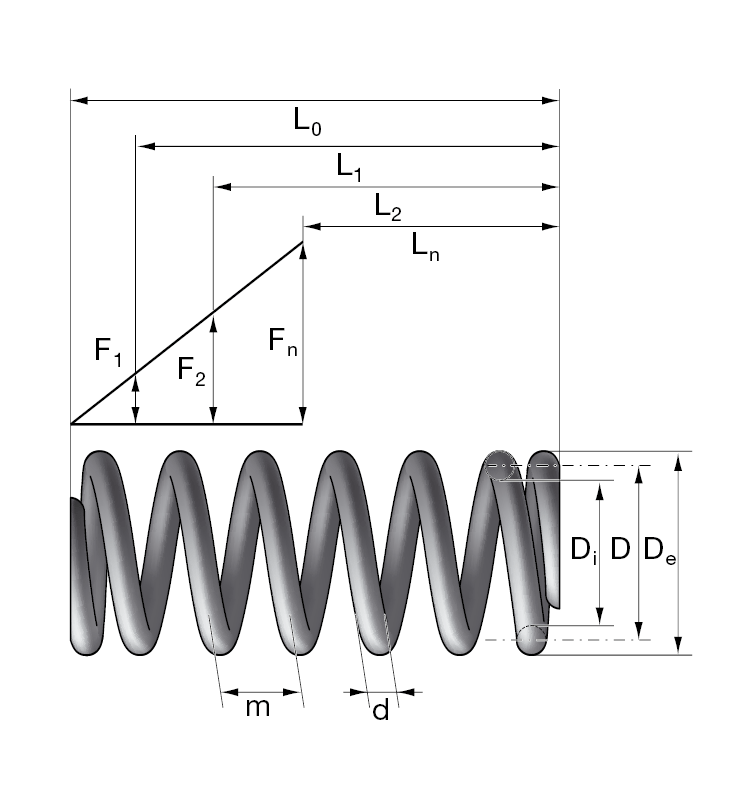

Date tehnice pentru arcurile de compresiune - Forta si lungime
Catalog Arcuri de Compresiune
Descriere
Arcurile de compresiune prezentate sunt cilindrice, realizate din sarma rotunda cu diametru constant, cu pas uniform al spirelor si spire finale plane.
Acestea au o caracteristica liniara, iar directia principala de solicitare este axa arcului. Utilizarea otelurilor de inalta rezistenta permite obtinerea unor performante mai mari, cu masa redusa si economie de spatiu.
Pentru a proteja suprafetele expuse la sarcini mari impotriva coroziunii, arcurile sunt tratate cu un strat de protectie din zinc, asigurand astfel o durabilitate si o rezistenta sporita in medii agresive.
Informatii suplimentare dupa autentificare
Aveti intrebari? Suntem bucurosi sa va ajutam!
Ing. Larisa Pasca
Asistent Comercial arcuri standard
Filtru
Filtru produse
Diametrul sarmei - d [mm]
Diametrul exterior - De [mm]
Diametrul interior - Di [mm]
Lungime arc în repaos - Lo [mm]
Spire active - n []
Constanta arcului - R [N/mm]
Cursa maxima admisa - sn [mm]
Lungime admisa comprimata - Ln [mm]
Forta maxima admisa - Fn [N]
| Numar articol | Diametrul sarmei - d (mm) | Diametrul exterior - De (mm) | Diametrul interior - Di (mm) | Lungime arc în repaos - Lo (mm) | Spire active - n | Constanta arcului - R (N/mm) | Cursa maxima admisa - sn (mm) | Lungime admisa comprimata - Ln (mm) | Forta maxima admisa - Fn (N) | Materialul arcului | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
83/1/1
Arc compresie-oțel arc 1.7102 sau echivalent d=7 D=31,7 Lo=67 n=4,3 |
7 | 38,7 | 24,7 | 68 | 4,4 | 164,88 | 18,9 | 49,1 | 3120,1 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
83/1/2
Arc compresie-oțel arc 1.7102 sau echivalent d=7 D=31,7 Lo=82 n=5,5 |
7 | 38,7 | 24,7 | 83 | 5,6 | 129,55 | 24,7 | 58,3 | 3202,7 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
83/1/3
Arc compresie-oțel arc 1.7102 sau echivalent d=7 D=31,7 Lo=101 n=7 |
7 | 38,7 | 24,7 | 101 | 7 | 103,64 | 32 | 69 | 3315 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
83/1/4
Arc compresie-oțel arc 1.7102 sau echivalent d=7 D=31,7 Lo=126 n=9 |
7 | 38,7 | 24,7 | 126 | 9 | 80,61 | 41,6 | 84,4 | 3357,3 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
83/1/5
Arc compresie-oțel arc 1.7102 sau echivalent d=7 D=31,7 Lo=156 n=11,5 |
7 | 38,7 | 24,7 | 156 | 11,5 | 63,08 | 52,5 | 103,5 | 3310,6 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
83/1/6
Arc compresie-oțel arc 1.7102 sau echivalent d=7 D=31,7 Lo=198 n=15 |
7 | 38,7 | 24,7 | 198 | 15 | 48,36 | 67,6 | 130,4 | 3271,4 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
85/11/1
Arc compresie-oțel arc 1.7102 sau echivalent d=9 D=39,7 Lo=71 n=3,3 |
9 | 48,7 | 30,7 | 71 | 3,4 | 296,84 | 17,7 | 53,3 | 5263,4 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
85/11/2
Arc compresie-oțel arc 1.7102 sau echivalent d=9 D=39,7 Lo=87 n=4,3 |
9 | 48,7 | 30,7 | 87 | 4,4 | 229,38 | 23,9 | 63,1 | 5474,5 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
85/11/3
Arc compresie-oțel arc 1.7102 sau echivalent d=9 D=39,7 Lo=105 n=5,5 |
9 | 48,7 | 30,7 | 105 | 5,6 | 180,22 | 30 | 75 | 5412,1 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
85/11/4
Arc compresie-oțel arc 1.7102 sau echivalent d=9 D=39,7 Lo=128 n=7 |
9 | 48,7 | 30,7 | 128 | 7 | 144,18 | 39,2 | 88,8 | 5654,6 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
85/11/5
Arc compresie-oțel arc 1.7102 sau echivalent d=9 D=39,7 Lo=158 n=9 |
9 | 48,7 | 30,7 | 158 | 9 | 112,14 | 49,5 | 108,5 | 5549,8 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
|
85/11/6
Arc compresie-oțel arc 1.7102 sau echivalent d=9 D=39,7 Lo=197 n=11,5 |
9 | 48,7 | 30,7 | 197 | 11,5 | 87,76 | 63,8 | 133,2 | 5601,7 | otel arc 1.7102 - pt ventile |
Informatii suplimentare dupa autentificare
|
