Descriere

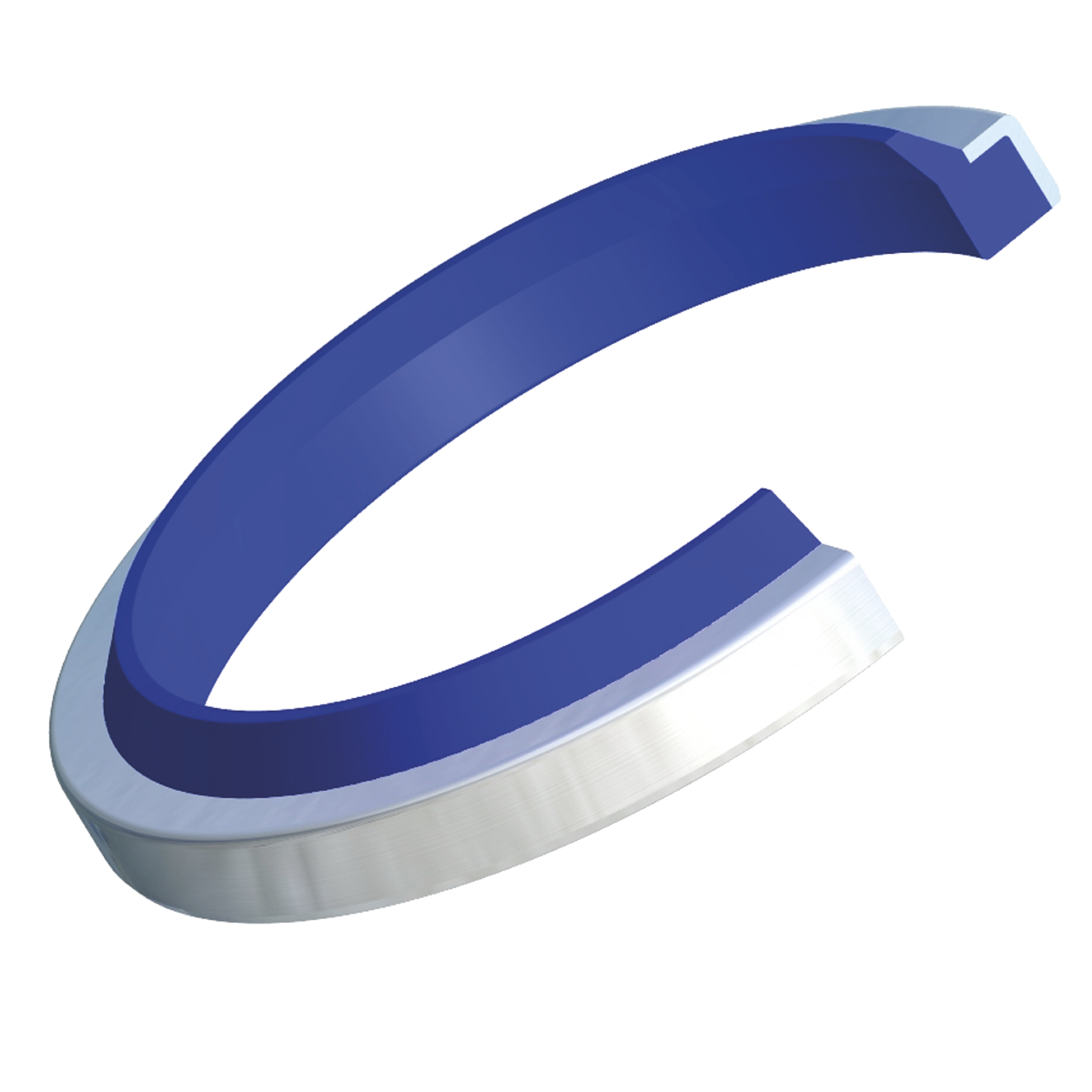

A860 este un racloar PU-metal pentru presare în spații de montaj deschise axial. Elementul din poliuretan este vulcanizat ferm împreună cu cușca metalică protejată la coroziune, ceea ce asigură o îmbinare stabilă permanent, fără elemente mecanice de fixare. Forma constructivă permite un montaj rapid, ghidat cu sculă, fără demontarea pieselor adiacente.Buza de raclare este concepută astfel încât să etanșeze fiabil și la deviații radiale ale tijei pistonului. Poliuretanul oferă rezistență ridicată la uzură și la abraziune și face racloarul adecvat pentru aplicații ușoare, medii și grele. Viteza maximă admisă de alunecare este de 1,0 m/s, iar intervalul de temperatură este de la -40°C până la +100°C la ulei mineral și aer.
A860 este omologat pentru aer și fluide hidraulice pe bază de ulei mineral. La utilizarea în apă și în fluide HFA și HFB se aplică un interval restrâns, de la -20°C până la +50°C. Adecvarea pentru fluide HFC, HFD și alte medii trebuie verificată de la caz la caz.
Gama de racloare cuprinde diametre ale tijei d1 de la 16 până la 160 mm. Seria conține dimensiuni pentru spații de montaj japoneze tipice (♢), precum și mărimi conform ISO 6195-B. Mărimile preferate sunt livrabile din stoc; de regulă, și alte dimensiuni sunt disponibile prompt.
Caracteristici
- Formă constructivăracloar PU-metal pentru presare
- Material element de etanșarepoliuretan (rezistență ridicată la uzură)
- Cușcă metalicăprotejată la coroziune, vulcanizată împreună cu elementul PU
- Interval de temperatură-40°C până la +100°C (ulei mineral, aer)
- Interval de temperatură apă/HFA/HFB-20°C până la +50°C
- Viteză de alunecare v max.1,0 m/s
- StandardISO 6195-B (pentru mărimile marcate)
- ToleranțeØ d1 f9, Ø D1 H8, L1 +0,5 / -0
- Rugozitate suprafață de alunecare Ø d1Ra 0,1–0,4 µm, Rt max. 4 µm
- Rugozitate suprafețe statice Ø D1/D2Ra max. 1,6 µm, Rt max. 10 µm
- Rugozitate suprafață frontală L1Ra max. 3,2 µm, Rt max. 16 µm
- Teșitură de montaj C (d1 ≤ 19 mm)min. 0,5 mm
- Teșitură de montaj C (d1 > 19 mm)min. 1,0 mm
- Rază de montaj r1 max.0,4 mm
- Interval de diametre d116 până la 160 mm
- Mediiaer, fluide hidraulice pe bază de ulei mineral; HFC/HFD la cerere
- Simboluri
- d1diametrul tijei (suprafață de alunecare, toleranță f9)
- D1alezaj în carcasă (toleranță H8)
- L1adâncime de montaj (toleranță +0,5/-0)
- L2lungimea totală a racloarului
- Sgrosimea peretelui
Avantaje
- Buza de raclare din poliuretan cu rezistență ridicată la uzură rămâne în contact sigur cu suprafața de alunecare chiar și la deviații radiale ale tijei, fără pierderea efectului de raclare la ghidarea excentrică a tijei
- Elementul din poliuretan și cușca metalică protejată la coroziune sunt vulcanizate împreună, iar îmbinarea nu se desface sub presiunile de lucru sau vibrații
- Cușca metalică oferă stabilitate mecanică în zona de montaj și împiedică deplasarea axială a racloarului din alezajul de montaj
- Adecvat pentru aplicații hidraulice ușoare, medii și grele: o singură formă constructivă acoperă un spectru larg de sarcini, fără variante speciale
- Dimensiuni pentru ISO 6195-B și pentru spații de montaj japoneze în gama standard, fără piese speciale pentru seriile de mașini asiatice
- Mărimi preferate d1 16–160 mm livrabile din stoc, cu timpi scurți de aprovizionare chiar și pentru necesarul recurent de întreținere
Domenii de utilizare
- Cilindri hidraulici în hidraulica mobilă
- A860 se utilizează la brațe, tije și cilindri de ridicare ai excavatoarelor și încărcătoarelor frontale. Dimensiunile pentru spații de montaj japoneze (♢) acoperă direct seriile uzuale de mașini asiatice.
- Cilindri hidraulici în mașini industriale
- Adecvat pentru cilindri de ridicare, de prindere și de avans din prese, mașini-unelte și unități de manipulare, unde sunt cerute ulei mineral ca mediu sub presiune și funcționare continuă.
- Construcții și utilaje pentru lucrări de terasamente
- Montaj în cilindrii de braț și de cupă ai excavatoarelor hidraulice, precum și în picioare telescopice de sprijin și catarge de ridicare. Racloarul ține impuritățile, nisipul și apa departe de interiorul cilindrului.
- Mașini agricole și forestiere
- Utilizare în cilindri de ridicare, de direcție și de braț, expuși la temperaturi variabile (-40°C) și la impurități din pământ și material vegetal.
- Agregate hidraulice staționare
- Utilizare la tijele pistonului cilindrilor hidraulici din instalații de producție, unde mediile curate (ulei mineral) și temperaturile reglate permit exploatarea întregului interval de lucru până la +100°C.
- Cilindri pneumatici cu lubrifiere prin ceață de ulei
- A860 este conceput pentru aer și protejează tijele cilindrilor pneumatici împotriva pătrunderii prafului și a impurităților în instalațiile de montaj și manipulare.
Reguli de bune practici
Do's:- Lăsați racloarul în ambalajul original până la montaj și depozitați-l la loc răcoros, uscat și ferit de lumină
- Curățați alezajul de montaj și tija înainte de montaj și verificați dacă există bavuri, zgârieturi și deteriorări
- Folosiți un manșon la presare, pentru ca buza de raclare să nu fie deformată sau tăiată
- Verificați dacă tija are rugozitatea corectă (Ra 0,1–0,4 µm) și toleranța corectă (f9)
- La medii cu apă, HFA sau HFB, respectați limita de temperatură de -20°C până la +50°C
- Stabiliți cu serviciul tehnic HENNLICH utilizarea cu fluide HFC, HFD și medii speciale înainte de punerea în funcțiune
- Nu așezați racloarul oblic sau înclinat în alezaj, deoarece înclinarea deteriorează definitiv buza de raclare
- Nu folosiți scule ascuțite sau șurubelnițe la introducere, deoarece poliuretanul se rupe de la crestături
- Nu utilizați în fluide HFC sau HFD fără a verifica în prealabil compatibilitatea cu mediul
- Nu depășiți intervalul de temperatură de -40°C până la +100°C (ulei mineral/aer), deoarece peste +100°C poliuretanul pierde stabilitatea dimensională
- Nu depășiți permanent viteza de alunecare de 1,0 m/s
Montaj
- Verificați înainte de montaj dacă în alezajul de montaj și în teșitura de introducere există impurități, așchii metalice și deteriorări. Toate muchiile trebuie să fie fără bavuri și bine rotunjite.
- Așezați racloarul drept (fără a-l înclina) în teșitura de introducere a alezajului de montaj. Teșitura de introducere C trebuie să fie de cel puțin 0,5 mm (d1 ≤ 19 mm), respectiv 1,0 mm (d1 > 19 mm); raza de intrare r1 nu trebuie să depășească 0,4 mm.
- Presați racloarul uniform cu un manșon potrivit, pentru a nu deteriora buza de raclare. Nu exercitați presiune punctuală pe buză.
- Ungeți suprafețele de alunecare și de ajustaj înainte de montaj cu unsoare curată, compatibilă (recomandat: unsoare pentru garnituri HENNLICH HZ103). Unsoarea protejează buza de funcționarea fără lubrifiere la prima pornire.
- Verificați rugozitatea cerută a suprafeței tijei pistonului: Ra 0,1–0,4 µm, Rt max. 4 µm. Tijele prea aspre sau prea netede scurtează durata de viață a racloarului.
Întrebări frecvente
- Până la ce temperatură poate fi utilizat permanent racloarul din PU A860?
Cu ulei mineral și aer ca mediu, intervalul temperaturii de lucru este de la -40°C până la +100°C. În apă și în fluide HFA și HFB se aplică un interval restrâns, de la -20°C până la +50°C. La temperaturi mai ridicate, poliuretanul pierde stabilitatea dimensională, iar durata de viață scade considerabil.
- Poate fi utilizat A860 cu fluide hidraulice HFC sau HFD?
Adecvarea pentru fluide HFC, HFD și alte medii speciale trebuie verificată de la caz la caz. În principiu, racloarul este conceput pentru ulei mineral și aer. La utilizarea în fluide dificil inflamabile, HENNLICH recomandă o consultare prealabilă cu serviciul tehnic extern.
- Ce rugozitate a suprafeței trebuie să aibă tija pistonului pentru A860?
Suprafața de alunecare (Ø d1) trebuie să aibă o rugozitate de Ra 0,1–0,4 µm și Rt max. 4 µm. Tijele prea netede (Ra sub 0,1 µm) împiedică formarea peliculei de lubrifiant și duc la funcționare fără lubrifiere; tijele prea aspre cresc abraziunea la buza de raclare.
- Prin ce se deosebește A860 de un racloar fără cușcă metalică?
Cușca metalică a lui A860 asigură un ajustaj cu strângere definit în alezajul de montaj (toleranță H8) și împiedică deplasarea axială sub presiunea de lucru. Racloarele pur din plastic se pot deplasa din canal la șocuri de presiune sau vibrații, ceea ce este exclus la tipurile presate, precum A860, prin așezarea cu forma blocată.
- Ce teșitură de montaj este necesară la alezajul de montaj?
La diametre ale tijei d1 ≤ 19 mm, teșitura minimă de introducere este C = 0,5 mm, iar la d1 > 19 mm cel puțin C = 1,0 mm. Raza de intrare r1 poate fi de maximum 0,4 mm. Muchiile prea ascuțite deteriorează definitiv buza de raclare la presare.
- Acoperă A860 și spații de montaj conform ISO 6195-B?
Da. Anumite mărimi din gama A860 corespund standardului ISO 6195-B și sunt marcate corespunzător în tabelul de dimensiuni. În plus, gama conține dimensiuni pentru spații de montaj japoneze tipice (♢), răspândite în mașinile de construcții asiatice și în aplicațiile de hidraulică mobilă.
- De ce trebuie racloarul presat cu un manșon și nu direct cu o sculă?
Buza de raclare din poliuretan este sensibilă la crestături și la solicitări locale de presiune. Un manșon de presare distribuie uniform forța pe cușca metalică, astfel încât buza să nu fie tăiată sau deformată definitiv. Aceasta este valabil mai ales la diametre mici ale tijei, unde racloarul are puțin ghidaj în alezaj.
