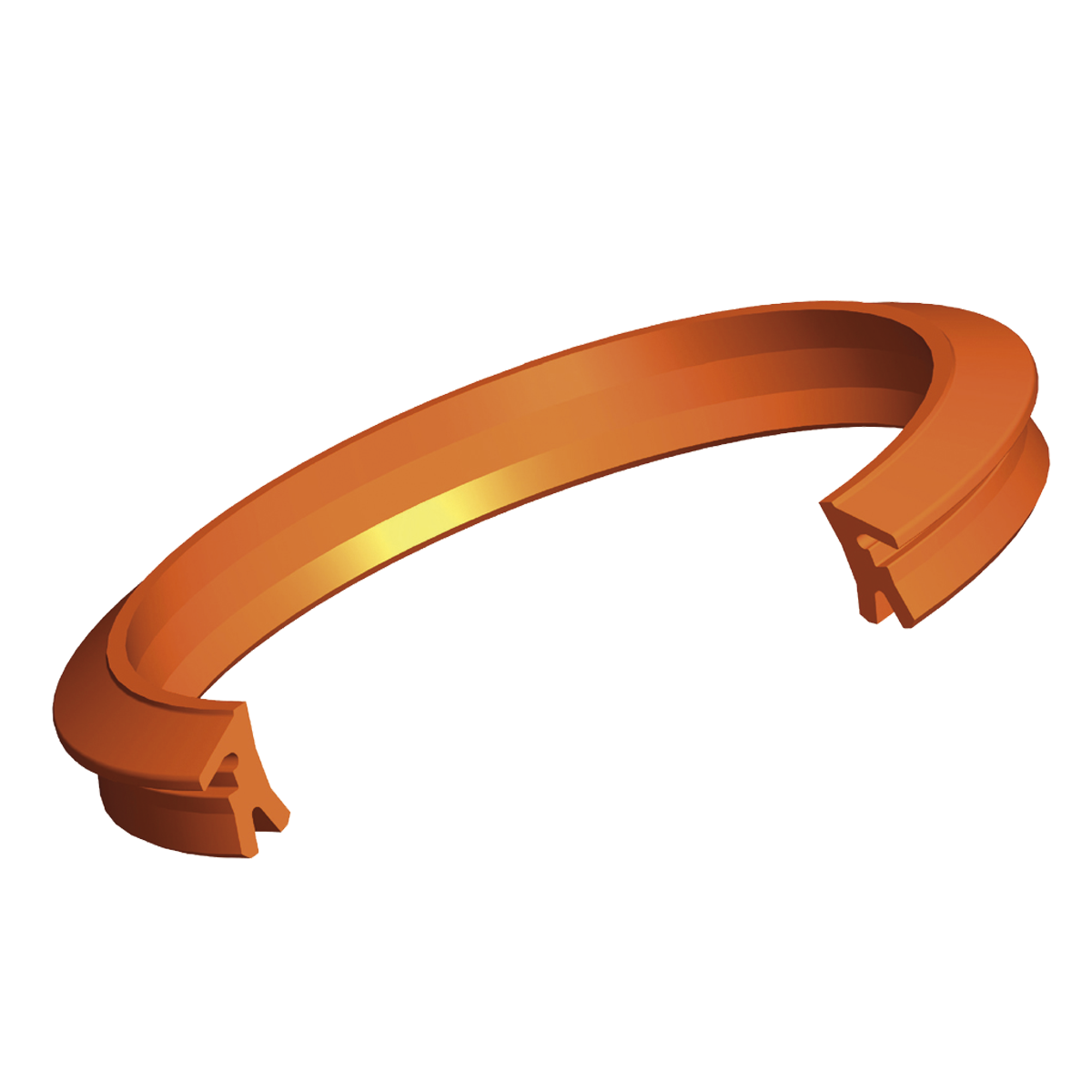

Descriere
Raclorul dublu A844 a fost dezvoltat special pentru cilindrii hidraulici ai utilajelor de constructii.
Acest tip poate fi utilizat impreuna cu garnituri de tija cu degajare a presiunii, de exemplu S663.
Unul dintre aspectele sale speciale este designul cu margine exterioara si ecran de protectie, care acopera profilul de montaj si impiedica patrunderea murdariei in zona de instalare, spre deosebire de racloarele conventionale. Astfel se previne coroziunea si alte deteriorari.
A844 protejeaza fiabil cilindrul hidraulic impotriva murdariei, corpurilor straine si umezelii.
Datorita designului sau dublu, previne scurgerea filmului de ulei din spatele garniturii tijei, reducand pierderile externe de ulei ale cilindrului.
Varianta standard este realizata din poliuretan 361 de inalta performanta. La cerere, sunt disponibile si alte materiale, cum ar fi Hythane 181, care ofera rezistenta excelenta la temperaturi scazute si flexibilitate ridicata.
Aveti intrebari? Suntem bucurosi sa va ajutam!
| Numar articol | diam int d1 (mm) | temperatura max (°C) | diam guleruluixxx (mm) | temperatura min (°C) | lïimea profilului s (mm) | tip | viteza max (m/s) | combina¯ia de material | L2 înÃl¯imea buzei (mm) | înÃl¯ime spa¯iu montare (mm) | diam ext D1 (mm) | material1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4781500
Doppelabstreifer aus Hythane A844-50,8x60,8x6/10 mit Schirm |
50,8 | 110 | 57,8 | -45 | 5 | A844 | 4 | hythane | 10 | 6 | 60,8 | hythane |
Informatii suplimentare dupa autentificare
|
|
4794006
Doppelabstreifer TPU/43-orange A844-40x48x5/9 mit Schirm |
40 | 110 | 45 | -30 | 4 | A844 | 4 | PU | 9 | 5 | 48 | PU |
Informatii suplimentare dupa autentificare
|
|
4799506
Doppelabstreifer TPU/43-orange A844-60x70x6/11,5 mit Schirm |
60 | 110 | 67 | -30 | 5 | A844 | 4 | PU | 11,5 | 6 | 70 | PU |
Informatii suplimentare dupa autentificare
|
|
4800006
Doppelabstreifer TPU/43-orange A844-45x53x5/9 mit Schirm |
45 | 110 | 50 | -30 | 4 | A844 | 4 | PU | 9 | 5 | 53 | PU |
Informatii suplimentare dupa autentificare
|
|
4800400
Doppelabstreifer aus Hythane A844-105x120x9,5/17 mit Schirm |
105 | 110 | 115 | -45 | 7,5 | A844 | 4 | hythane | 17 | 9,5 | 120 | hythane |
Informatii suplimentare dupa autentificare
|
|
4803606
Doppelabstreifer TPU/43-orange A844-50x58x5/9 mit Schirm |
50 | 110 | 55 | -30 | 4 | A844 | 4 | PU | 9 | 5 | 58 | PU |
Informatii suplimentare dupa autentificare
|
|
4803706
Doppelabstreifer TPU/43-orange A844-30x38x5/9 mit Schirm |
30 | 110 | 35 | -30 | 4 | A844 | 4 | PU | 9 | 5 | 38 | PU |
Informatii suplimentare dupa autentificare
|
|
4805206
Doppelabstreifer TPU/43-orange A844-25x31x4/7 mit Schirm |
25 | 110 | 28,8 | -30 | 3 | A844 | 4 | PU | 7 | 4 | 31 | PU |
Informatii suplimentare dupa autentificare
|
|
4805306
Doppelabstreifer TPU/43-orange A844-35x43x5/9 mit Schirm |
35 | 110 | 40 | -30 | 4 | A844 | 4 | PU | 9 | 5 | 43 | PU |
Informatii suplimentare dupa autentificare
|
|
4805406
Doppelabstreifer TPU/43-orange A844-55x65x6/11,5 mit Schirm |
55 | 110 | 62 | -30 | 5 | A844 | 4 | PU | 11,5 | 6 | 65 | PU |
Informatii suplimentare dupa autentificare
|
|
4805506
Doppelabstreifer TPU/43-orange A844-65x75x6/11,5 mit Schirm |
65 | 110 | 72 | -30 | 5 | A844 | 4 | PU | 11,5 | 6 | 75 | PU |
Informatii suplimentare dupa autentificare
|
|
4805606
Doppelabstreifer TPU/43-orange A844-70x80x6/11,5 mit Schirm |
70 | 110 | 77 | -30 | 5 | A844 | 4 | PU | 11,5 | 6 | 80 | PU |
Informatii suplimentare dupa autentificare
|
Montaj
Inainte de montaj, racloarele trebuie deformate in forma ovala, introduse intr-un punct al profilului de montaj si apoi presate uniform pe intreaga circumferinta pentru fixare.
Toate dimensiunile cu diametrul peste 20 mm pot fi montate cu usurinta fara unelte auxiliare.
Domenii de utilizare
Aceast raclor dublu special este conceput in mod expres pentru utilizarea impreuna cu garnituri de tija cu degajare a presiunii (de exemplu, S663).
Ecranul de protectie integrat protejeaza optim cilindrul impotriva patrunderii umezelii din exterior.
Avantaje
- Designul cu margine dubla minimizeaza scurgerile sistemului de etansare
- Asigura protectie fiabila impotriva patrunderii umezelii
- Functionare fara probleme chiar si in cazul incovoierii tijei, marginea raclorului urmarind continuu suprafata tijei
-
Rezistenta excelenta la frig, flexibil chiar si la temperaturi scazute
